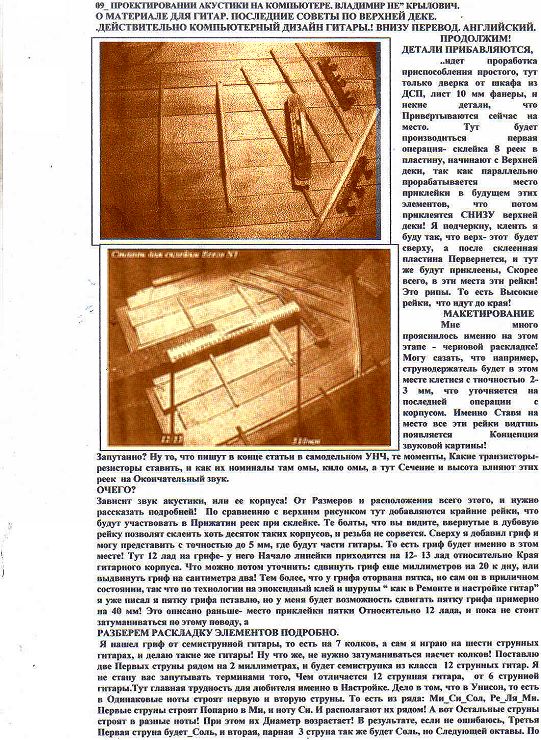

09 проектировании акустики на компьютере. владимир

09_ ПРОЕКТИРОВАНИИ АКУСТИКИ НА КОМПЬЮТЕРЕ. ВЛАДИМИР НЕ” КРЫЛОВИЧ.
О МАТЕРИАЛЕ ДЛЯ ГИТАР. ПОСЛЕДНИЕ СОВЕТЫ ПО ВЕРХНЕЙ ДЕКЕ.
.ДЕЙСТВИТЕЛЬНО КОМПЬЮТЕРНЫЙ ДИЗАЙН ГИТАРЫ.! ВНИЗУ ПЕРЕВОД. АНГЛИЙСКИЙ.
ПРОДОЛЖИМ! ДЕТАЛИ ПРИБАВЛЯЮТСЯ,
..идет проработка приспособления простого, тут только дверка от шкафа из ДСП, лист 10 мм фанеры, и некие детали, что Привертываются сейчас на место. Тут будет производиться первая операция- склейка 8 реек в пластину, начинают с Верхней деки, так как параллельно прорабатывается место приклейки в будущем этих элементов, что потом приклеятся СНИЗУ верхней деки! Я подчеркну, клеить я буду так, что верх- этот  будет сверху, а после склеенная пластина Первернется, и тут же будут приклеены, Скорее всего, в эти места эти рейки! Это рипы. То есть Высокие рейки,  что идут до края!
 МАКЕТИРОВАНИЕ
Мне много прояснилось именно на этом этапе - черновой раскладке! Могу сазать, что например, струнодержатель будет в этом месте клетися с тиочностью  2- 3 мм, что уточняется на последней операции с корпусом. Именно Ставя на место все эти рейки видтшь появляется Концепция звуковой картины!
Запутанно? Ну то, что пишут в конце статьи в самодельном УНЧ, те моменты, Какие транзисторы- резисторы ставить, и как их номиналы там омы, кило омы, а тут Сечение и высота влияют этих реек  на Окончательный звук.
ОЧЕГО?
Зависит звук акустики, или ее корпуса! От Размеров и расположения всего этого, и нужно рассказать подробней!  По сравнению с верхним рисунком тут добавляются крайние рейки, что будут участвовать в Прижатии реек при склейке. Те болты, что вы видите, ввернутые в дубовую рейку позволят склеить хоть десяток таких корпусов, и резьба не сорвется. Сверху я добавил гриф и могу представить с точностью до 5 мм, где будут части гитары. То есть гриф будет именно в этом месте! Тут 12 лад на грифе- у него Начало линейки приходится на 12- 13 лад относительно Края гитарного корпуса. Что можно потом уточнить: сдвинуть гриф еще миллиметров на 20 к дну, или выдвинуть гриф на сантиметра два! Тем более, что у грифа оторвана пятка, но сам он в приличном состоянии, так что по технологии на эпоксидный клей и шурупы “ как в Ремонте и настройке гитар” я уже писал я пятку грифа пставлю, но у меня будет возможность сдвигать пятку грифа примерно на 40 мм! Это описано раньше- место приклейки пятки Относительно 12 лада, и пока не стоит затуманиваться по этому поводу, а
РАЗБЕРЕМ РАСКЛАДКУ ЭЛЕМЕНТОВ ПОДРОБНО.
 Я нашел гриф от семиструнной гитары, то есть на 7 колков, а сам я играю на шести струнных гитарах, и делаю такие же гитары! Ну что же, не нужно затуманиваться насчет колков! Поставлю две Первых струны рядом на 2 миллиметрах, и будет семиструнка из класса  12 струнных гитар. Я не стану вас запутывать терминами того, Чем отличается 12 струнная гитара,  от 6 струнной гитары.Тут главная трудность для любителя именно в Настройке. Дело в том, что в Унисон, то есть в Одинаковые ноты строят первую и вторую струны. То есть из ряда: Ми_Си_Сол, Ре_Ля_Ми. Первые струны строят Попарно в Ми, и ноту Си. И располагают их рядом! А вот Остальные струны строят в разные ноты! При этом их Диаметр возрастает! В результате, если не ошибаюсь, Третья Первая струна будет_Соль, и вторая, парная  3 струна так же будет Соль, но Следующей октавы. По этому, и я так переделал семиструнную, добавив две первые струны, превратив ее 8- струнную гитару! Так как ставят Два набора струн, то гитару усиливают в том числе ставят рип больше, и так что б они образовали Треугольники жесткости. Эта же гитара будет что то среднее от гитар с Параллельным,  и Веером расположением рип, то есть реек на дне и верху гитар!
ПОДРОБНЕЕ О РИПАХ И ПРУЖИНАХ.
Для самых крупных гитар рипы, что идут до конца дек,  усиливают прочность и жесткость, в высоту бывают до 25 мм! У малых гитар высота примерно в половину меньше - до 15 миллиметров! Они, тут видно всегда имеют срез, что  у разных гитар разный, и иногда срез начинается от центра рип, или срезается какая то часть рипы.
ЭТО NN 1 В РЕГУЛИРОВКИ ЗВУКА.
При Срезе с концов звуковая волна движется спокойно, так как просвет двумя рипами у края корпуса увеличен, а в центре наоборот - звуковая волна Сжимается. Это влияет на отдачу Низких нот, проще от толстых струн! Хочешь что б гитара “ басила – срез концов рип увеличь!” это уже Опы,т и по заказу сделают  корпус гитары с разной системой рип!!
ТЕПЕРЬ ТЫ ВИДИШЬ, ЧТО РИПЫ РАСПОЛОЖЕНЫ НЕСТАНДАРТНО?
Возможно, ты видел, посмотри на те рейки, что видно в голосник, и что можно ощупать рукой внутри корпуса. Скорее всего, это 4-5 реек, что перпендикулярны продольной оси корпуса. Это первые две Слева рипы! А вот почему под углом остальные нужно вводная! Я как то прочел про систему, что лет сто, или больше предложил гитарный мастер по фамилии Шерцер, и с тех пор мелкает в Интернет -  “ рипы приклееные по системе “ шерцер”. Честно- я не понял Куда, и Как их клеял Иоганн, кажется, Шерцер? Но Кажется он вклеивал одну Наклонную рипу так, что б она проходила под струнодержателем! Как третья слева, под струнодержателем. Все  струны передают через струнодержатель и верхнюю деку колебания внутрь корпуса. Как это сделать эффективней?  Увеличить можно Длину струнодержателя, но если увеличивать его Брусок, то такой Длинный, он наоборот - Зажмет верх гитары, и по этому эта рейка будет более низкая, до 5 мм. У некоторых гитар струнодержатели имеют продолжение в длину, но они чень тонкие, как ветка. Они как правило, эти Отростки отрывались от струнодержателя. Струны Тянут струнодержатель, и дека подаваясь к грифу, и давало Отрыв такого удлинителя. Я это Зная Струнодержатель ставил на Тонкую в Один слой фанеру! Тут косая рипа делает тот же, что и длинный струнодержатель, но по низу дна, что проще- просто ее приклей под струнодержатель! Как правило для Дополнительной прочности снизу приклеивается брусок, куда ввертываются пара, три шурупа, что не дадут оторваться струнодержателю, если он просто приклеен! Так может быть когда неумеха, что  Крутит колки, не умея гитару настраивать. При этом еще две косые рипы справа чем то напоминают Веер, что передает колебания на верх как Растопыренные пальцы руки! Я не стал делать веер, так как  уже Пружины настраиваются в ноты КАК  КСИЛОФОН. То есть тут при веере резонируют в Ноты и дно и верх гитары!
ВЫСОТРА РИП.
Тут не случайно, например, вторая рипа слева выше! Дело в том это не Все рипы, и на дно Аналогично клеят столько же рип, но с неким смещение, что звуковая волна Извивалась и Поджималась между ними, как бы Ползла, увеличивается ХОД звука, а это Сустейн- певучесть гитар!
ЧТО Я ПОНЯЛ, ТАК ПО ШЕРЦЕРУ РАСПОЛОЖИВ РИПЫ.
Это поймешь- поставив элементы! Вы видите, что там справа, где три косых рипы дека жеще, и это оказывает  на Звук. Но шерцерную рипу, ту что под струнодержателем можно Повернуть зеркально, и тогда будет то же будет и  для Толстых струн. То есть можно регулировать тут отдачу с Тонких струн, и Общий звук от тонких струн, а от толстых можно Срезом рип с конца. Можно сменить тембр инструмента, Зеркально поставив правын косые рипы. И по необходимиост еще что то можно вклеить для прочности ил звука!
ПОЧЕМУ РИПЫ ЖЕЛАТЕЛЬНО ДЕЛАТЬ НИЖЕ У КРАЯ?  А, ЦЕНТРЕ - ВЫШЕ?
Посмотри, верхний рисунок- там справа, где колки-образовал ц края инструмента КАРМАН, и там звук будет теряться, но вообще то рипы Одинаковой выоты на весь корпус но это тогда когда нет Косых рип, что образуют затишье, так скажем - у края корпуса, а параллельные рипы проходят Далеко от края. То есть тут чистая логика и Много вариантность.
И, НЕБОЛЬШОЕ ДОПОЛНЕНИЕ.
Я как то видел в Интернет мой Орфей - дредноут! Это большая гитара, и у нее оригинальный струнодержатель, широкий, и чем то напоминает бабочку. Это Московский магазин переделанных, и недорогих гитар был. Я сразу обратил внимание на то, что струнодержатель заменен на более длинный и узкий! Сменился Сразу вид гитары! Э
То как бы на лайнер поставить крыло от дельтаплана. Так как я сам отрывал струнодержатель когда Переделывал, и делал аналогичное  со своими Орфеми.  Вот совет-  этот струнодержатель, немного изменим, сделав Полегче, и немого его срезав я оставляю его Первоначальный облик, и по этому этот гриф так же от такой гитары даст Цельностность гитары! Это Признаки гитары- как некие узнаваемые Детали на авто! Все это в виде продумывается, а части от двух гитар, если надо их Стыковкой не подумать портят вид инструмента! Если, конечно Кардинально меняется Конструкция, то Технологически можно сменить например, вид Струнодержателя. И раз нет необходимости- зачем делать самодельный гриф? Его же делали на станках в гитарной фабрике- всегда точнее и аккуратней получится! Это так TRANSLATE/
09_ DESIGNING ACOUSTICS ON the COMPUTER. ВЛАДИМИР NOT " КРЫЛОВИЧ.
About a MATERIAL FOR GUITARS. LAST ADVICE(COUNCILS) ON the TOP DECK.
.ДЕЙСТВИТЕЛЬНО_ really_ COMPUTER DESIGN of a GUITAR.! BELOW TRANSLATION. ENGLISH.
LET'S CONTINUE! THE DETAILS INCREASE,
.. There is a study of the adaptation simple, here only дверка__Door from a case-- from a case from ДСП__ made from sawdust and glue, or 10 – 20 mm. plywood, sheet of 10 mm of plywood, and certain details, that Are established - now on a place. The first operation склейка 8 реек _ to glue 8 small a board_/ high deck/ in a plate will be made here, begin from the Top deck, as the place to glue this_ in the future of these elements is in parallel studied, that will then be pasted FROM BELOW of top deck! I подчеркну_ say , shall glue I so, that the top this will be from above, and ambassador the stuck together plate Первернется_ to rotate__, and here these will be pasted, most likely, in these places рейки = рипы / rip? /. small board_That is High рейки, that there is up to an edge(territory)!
 PROTOTYPING
To me has cleared up at this stage - draft раскладке_ put it on a place_ much! I can say, that for example, струнодержатель __Bar where the ends of strings fasten--__will be in this place glue with  2- 3 mm, that is specified on last operation with the case. Putting on a place all these рейки – rips-,  See it-  occurs the Concept of a sound picture!
Confusing? Well that write at the end of clause in self-made УНЧ, those moments, What transistors resistors to put, and as their face values there омы, кило омы, __Om-Kom rezistors__and here Section and height influence these реек a Final sound.
ОЧЕГО?
The sound of acoustics, or its(her) case depends! From the Sizes and arrangement it is necessary to tell all it, also more in detail! In comparison with the top figure here are added extreme рейки, that will participate in Pressing реек at склейке. Those bolts, that you see, screwed in oak рейку will allow to stick together though ten such cases, and the groove will not be broken. From above I have added a signature stamp and I can present to within 5 mm, where there will be parts of a guitar. That is the signature stamp will be in this place! Here 12 лад on a signature stamp at him(it) the Beginning of a ruler is necessary on 12- 13 лад --Metal inserts in a signature stamp of a guitar __concerning Edges(territory) of the guitar case. That it is possible then to specify: to move a signature stamp some more millimeters on 20 to дну_  a button of guitar case __, or to put forward a signature stamp on centimeter two! As at a signature stamp is torn off пятка_Ledge on a signature stamp under a bolt__, but it(he) in a decent status, so on technology on эпоксидный glue and screws " as under repair and adjustment of guitars " I already wrote I пятку of a signature stamp __, but I will have opportunity to move together пятку__Ledge on a signature stamp under a bolt__ of a signature stamp approximately on 40 mm! It is described earlier place приклейки пятки Rather 12 лада__Metal inserts in a signature stamp of a guitar_, and yet does not cost(stand) затуманиваться__ is not necessary much to think now__ in this occasion, and
LET'S DISASSEMBLE РАСКЛАДКУ of ELEMENTS IN DETAIL.
 I have found a signature stamp from a seven-string guitar, that is on 7 колков__ tune mashin on guitat/, and I play on six string guitars, and I do(make) the same guitars! Well that, it is not necessary затуманиваться about колков! I shall put the two First strings beside on 2 millimeters, and there will be семиструнка= have 7-8 string guitars__ from a class 12 string guitars. I shall begin you to not confuse by the terms what 12 string guitars, from 6 string guitars differ by. Here main difficulty for the fan(amateur) in Adjustment. Business that in Унисон, that is in the Identical notes build the first and second strings. That is from a number(line): Ми_Си_Соль, Ре_Ля_Ми. The first strings build In pairs in Ми, and note Си. Also have their number(line)! And Other strings build in the different notes! Thus their Diameter grows! In result, if not I am mistaken, Third first string будет_Соль, and second, pair 3 strings as will be Salt, but Following octave. On this, and I so have altered seven-string, having added the two first strings, having transformed her(it) 8- string guitar! As put Two sets of strings, a guitar strengthen including put рип more, and so they would form Triangles of rigidity. The same guitar will be that that average from guitars with Parallel, and Fan by an arrangement рип, that is реек at the bottom and top of guitars!
MORE IN DETAIL About РИПАХ And SPRINGS.
For the largest guitars рипы, that there is up to an end of decks, strengthen durability and rigidity, in height there are up to 25 mm! At small guitars height approximately in half is less - up to 15 millimeters! They, here it is visible always have срез, that at different guitars different, and sometimes срез that begins from the centre рип, or срезается__ cut it_ what part рипы.
IT NN 1 In ADJUSTMENTS of a SOUND.
At Срезе __The top edge(territory) of the case of a guitar__from the ends the sound wave goes quietly, as the gleam by two рипами at edges(territory) of the case is increased, and at the centre on the contrary - the sound wave Is compressed. It influences feedback of the Low notes, it is easier from thick strings! Would want that a guitar " басила -  Expressively on 4-6 strings the guitar sounded
__срез of the ends рип increase! " It already Опы, т and by the order will make the case of a guitar with different system рип!!
NOW YOU SEE, WHAT РИПЫ ARE LOCATED NON-STANDARDLY?
Probably, you saw, look at those рейки, that is visible in голосник__Round aperture in the case of a guitar
, and that is possible to feel by a hand inside cases. Most likely, it is 4-5 реек, that are perpendicular of a longitudinal axis of the case. It is first two At the left рипы! And that is why under a corner others it is necessary introduction! I as have read that about system, that of years hundred, or were offered by(with) the guitar foreman on a surname Шерцер, and since then мелкает_  you see it name__ in the Internet - " a board to glue on system " шерцер " more. Honourly I have not understood Where, and How them клеял Иоганн, it seems, Шерцер? But it(he) Seems pasted one Inclined рипу so, that she(it) would pass under струнодержателем! As third at the left, under струнодержателем. All strings transfer through струнодержатель and top deck of fluctuation inside of cases. How it to make more effectively? It is possible to increase Length струнодержателя, but if to increase it(him) Брусок, such Long, it(he) on the contrary - Зажмет top of a guitar, and on this this рейка will be lower, up to 5 mm. At some guitars струнодержатели have continuation in length, but they чень thin, as ветка. They as a rule, these Отростки came off from струнодержателя. Strings Pull струнодержатель, and the deck moving to a signature stamp, and gave Отрыв of such extension piece. I put it Knowing Струнодержатель on Thin in One layer plywood! Here slanting рипа does(makes) same, as long струнодержатель, but on a bottom дна, that is easier simple her(it) paste under струнодержатель! As a rule for Additional durability from below is pasted брусок, where are screwed pair three a screw, that will not give to come off струнодержателю, if it(he) is simply pasted! So can be when неумеха, that Twists колки, not were able a guitar to adjust. Thus two slanting рипы on the right than remind that a Fan, that transfers fluctuations to top as Растопыренные fingers of a hand! I did not begin to do(make) a fan, as already Springs are adjusted in the notes AS КСИЛОФОН. That is here at a fan резонируют in the Notes and дно and top of a guitar!
ВЫСОТРА РИП.
Here is not casual, for example, second рипа at the left is higher! Business in that it not All рипы, and on дно Similarly glue as much рип, but about a certain displacement, that the sound wave Извивалась__ and Поджималась_ to pressing sound waves__ between them, as though Crept, the COURSE of a sound, and it Сустейн- певучесть of guitars is increased!
THAT I HAVE UNDERSTOOD, SO ON ШЕРЦЕРУ HAVING ARRANGED РИПЫ.
It understand having put elements! You see, that there on the right, where three slanting рипы a deck жеще, and it renders on a Sound. But шерцерную рипу, that that under струнодержателем can Be turned зеркально, and then will be same will be and for Thick strings. That is it is possible to adjust here feedback from Thin strings, and the General(common) sound from thin strings, and from thick is possible Срезом рип from the end. It is possible to replace a timbre of the tool, Зеркально having put правын slanting рипы. And on необходимиост still that that can be pasted for durability of silt of a sound!
WHY РИПЫ IT IS DESIRABLE TO DO(MAKE) BELOW At EDGES(TERRITORY)? And, CENTRE - IS HIGHER?
Look, top figure there on the right, where колки-form ц of edge(territory) of the tool a POCKET, and there sound will be lost, but in general that рипы Identical выоты on all case but it then when there is no Slanting рип, that form затишье, so we shall tell - at edges(territory) of the case, and parallel рипы pass Far from edges(territory). That is here pure(clean) logic and There is a lot of alternativeness.
And, SMALL ADDITION.
I as saw that in the Internet mine Орфей – дредноут- some biggest acoustic guitars __! It is the large guitar, and at it(her) original струнодержатель, wide, and than that reminds the butterfly. It is the Moscow shop altered, and inexpensive guitars was. I at once have paid attention that струнодержатель is replaced with one longer and narrow! The kind of a guitar was replaced At once! Э
That as though on the liner to put a wing from a hand glider. As I tore off струнодержатель when Altered, and did(made) similar with Орфеми. Advice(council) this струнодержатель, we shall change, having made slightly More easy, and немого it(him) having cut off I leave his(its) Initial shape, and on this this signature stamp as from such guitar will give Цельностность of a guitar! It is Attributes of a guitar as certain узнаваемые of a Detail on авто! All this as is thinked over, and part from two guitars, if it is necessary them Стыковкой-- Exact installation of elements __ to not think spoil a kind of the tool! If, certainly Design Cardinally varies, it is technologically possible to replace for example, kind Струнодержателя. And time is not present necessity what for to do(make) a self-made signature stamp? It(him) did(made) on machine tools in guitar factory always more precisely and more accurately it will turn out! It so is thin..................... 010..........@@...............
P/s. The repeating words are transferred(translated) in the beginning of the text and are allocated!
