Как наводились на цель торпеды

Пару недель назад второй раз смотрел фильм «Последняя подводная лодка Гитлера». Там рассказывалось о плавании немецкой субмарины, которая везла секретный груз в Японию, и её сопровождали японские морские офицеры. Но я не о фильме хочу написать, а об одной из сцен фильма.  Узнав по радио, что Германия капитулировала, немецкая подводная лодка всплыла, подняв белый флаг, т.е. показывала, что сдается американскому эсминцу. Но из-за действий одного нациста-фанатика старпом лодки произвел торпедный залп по эсминцу и потопил его.  Ничего особенного вроде, за исключением одного – оба корабля стояли параллельно друг другу. Как могла немецкая торпеда описать полукруг и попасть в эсминец, к тому же не имела традиционные пузырьки на поверхности, как у большинства советских торпед? Раньше я видел фильмы, когда подводники стреляли торпедами по судам, находящимся  в передней полусфере. Я подумал, что создатели фильма что-то напутали. Но ошибался я. Шел май 1945 года, официально Германия подписала капитуляцию,  поэтому и субмарина всплыла, чтобы сдаться союзникам.  И я не знал, что к этому времени у немцев уже были очень совершенные торпеды. Вот о них и пойдет речь ниже.

Поражение в Первой мировой войне и последующие ограничения на создание военно-морского флота формально не позволяли иметь в составе Рейхсмарине подводные лодки и легкие торпедные катера.  В силу невозможности проведения полномасштабных операций силами надводного флота из-за его чрезвычайной малочисленности по сравнению с Королевским ВМФ, немецкое командование ВМС с ранних этапов развития подводного флота уделяло и повышенное внимание развитию его вооружения. Несмотря на запреты, в Германии в 1920-х годах велись активные секретные разработки торпедного оружия. Имея возможность доработки лучшей торпеды первой мировой войны G7, немецкие конструкторы прежде всего создали две базовых торпеды: парогазовую G7а TI и электрическую G7e TII. Все последующие разработки велись, как правило, на базе этих торпед и касались усовершенствования двигателей, рулевых машинок и взрывателей. В итоге, многие виды вооружения по своим характеристикам уже к началу войны довольно сильно обогнали аналоги противника.

G7e разрабатывалась в Швеции, в подставной фирме, в строгой секретности. Первая торпеда работала за счет паровой установки, которая приводила в движение двигатель торпеды, вторая - за счет аккумуляторных батарей. Главным недостатком G7a был след пузырей, который оставляла торпеда из-за пара. G7е была лишена этой демаскировки, однако не являлась идеальной.

Торпеды оснащались двумя видами взрывателей - контактными и контактно-неконтактными взрывателями. Первый провоцировал взрыв боевой части при непосредственном ударе носа торпеды о борт судна, второй был рассчитан на взаимодействие с магнитным полем корабля, и активировал взрыватель, когда торпеда находилась или в достаточной близости от корпуса, или под днищем цели.

Помимо разности режимов хода, торпеды Т2, в отличие от Т1, во время похода требовалось время от времени осматривать, из-за чего первоначально при выходе лодки из базы в торпедные аппараты заряжали паро-газовые Т1. В противном случае, команде приходилось время от времени изымать "угри" (так подводники прозвали торпеды) из аппаратов, проверять ее, и заряжать снова. В среднем, зарядка торпедного аппарата занимала от 10 до 20 мин. Заряжались торпеды вручную, с помощью подъемников, перемещавшихся по специальной балке.

Торпедные аппараты на немецких субмаринах по тактико-техническим данным не сильно отличались от аппаратов союзников, но при этом имели ряд особенностей — в частности, выталкивание самой торпеды осуществлялось специальным пневматическим поршнем (а не сжатым воздухом), что было важно для маскировки подлодки после выстрела (система беспузырной торпедной стрельбы).

Немецкие аппараты были способны выпускать торпеды с глубин до 22 м, торпеда была способна занять заданную глубину хода, а затем и изменить курс хода. Торпедой, подобной Т2, союзники смогли обзавестись только к середине войны.

Помимо торпед, особенно в начале войны, немецкие подводные лодки использовали и мины. Спроектированные специально под торпедный аппарат, они выпускались подлодкой, после чего в эти же аппараты заряжались торпеды, и лодка продолжала свой патруль.

Использовались мины типа ТМВ и ТМС, отличающиеся друг от друга только длинной (в один аппарат помещалось либо три ТМВ, либо две ТМС). Мины имели магнитный взрыватель, в 1940 г его заменили на акустический, а с сентября 1941 г стали использовать магнитно-акустический.

Калибр самих торпед был стандартизирован и принят равным 21 дюйму (533 мм), длина торпеды составляла 7,18 м, масса взрывчатого вещества боевой части — 280 кг. М. Морозов в книге «Германские подводные лодки VII серии» приводит следующие тактико-технические данные двух базовых немецких торпед, находившихся на вооружении субмарин. Это были «парогазовая G7a и „бесследная“ электрическая G7e. Обе торпеды имели длину 7186 мм и 280-килограммовое боевое зарядное отделение (БЗО).

Торпеды имели различные скоростные характеристики. На G7a могли устанавливаться режимы 44-, 40- и 30-узлового хода, при которых она могла пройти 5500, 7500 и 12 500 м соответственно (позднее дальности хода возросли до 6000, 8000 и 14 000 м). G7e на испытаниях в 1929 г. прошла всего 2000 м 28-узловым ходом, но к 1939 г. эти показатели возросли до 5000 м 30-узловым. В 1943 г. на вооружение поступила новая модификация G7e (T3a), в которой дальность удалось довести до 7500 м 29–30-узловым ходом. Обычный боекомплект „семерки“ в начале войны состоял из 10–12 G7e и 2–4 G7a.

Развитие торпедного оружия германских субмарин в ходе войны в общих чертах выглядело следующим образом: к началу войны на вооружении находились торпеды G7a и G7e с контактно-неконтактным взрывателем (КНВ) Pil. Очень скоро выяснилось, что торпеды с неконтактным взрывателем зачастую срабатывают преждевременно, а иногда, проходя под целью, не взрываются вообще. Оказалось, что из-за неудачной конструкции торпед не обеспечивалась герметичность ее гидростата… После устранения этих дефектов с мая 1940 г. торпедное оружие германских подводных лодок стало более надежным, правда, работоспособный контактно-неконтактный взрыватель, да и то только для торпед G7e, поступил на вооружение лишь к концу 1942 г.

Следующая ступень модернизации торпедного оружия была напрямую связана с усложнением условий боевой деятельности в Атлантике в середине 1942 г. „Волчьим стаям“ немецких подлодок становилось все трудней прорывать охранение конвоев, стрельба же с больших дистанций без прорыва охранения редко приводила к успехам. Выходом стало появление прибора маневрирования FAT для торпед G7a. Торпеда, оснащенная FAT, после выстрела могла пройти дистанцию от 500 до 12 500 м, после чего повернуть в любую сторону на угол до 135°. Дальнейшее движение осуществлялось со скоростью 5–7 узлов „змейкой“: длина участка от 800 до 1600 м, диаметр циркуляции — 300 м. Вероятность попадания такой торпеды, выпущенной с носовых курсовых углов конвоя и двигающейся „змейкой“ поперек курса его движения, оказывалась весьма высокой. С мая 1943 г. прибор FAT II (длина участка „змейки“ — 800 м) начал устанавливаться и на электроторпеду G7e. Из-за малой дальности хода этой торпеды данная модификация рассматривалась германским командованием как оружие самообороны… В тот же месяц очередным приказом был утвержден новый состав боекомплекта „семерки“: 4 торпеды с FAT I, 6 торпед T3 в носовом отсеке и 2 торпеды с FAT II в кормовом.

Весной 1944 г. германское командование приняло на вооружение торпеду с прибором маневрирования LUT. По сравнению с предшественником новый прибор имел возможность двукратной установки поворотов по прохождению прямых участков траектории. Теоретически это давало возможность командиру подлодки атаковать конвой не с носовых курсовых углов, а из любой позиции. Длина участка „змейки“ могла изменяться в любых диапазонах от 1 до 1600 м. Скорость торпеды во время прохождения „змейки“ была обратно пропорциональна длине участка и составляла для G7a с установкой на начальный 30-узловой режим 10 узлов при длине участка 500 м и 5 узлов при длине участка 1500 м. Необходимость внесения изменений в конструкцию торпедных аппаратов и СРП ограничили количество лодок, подготовленных к использованию LUT, всего пятью десятками. По оценкам историков, в ходе войны немецкие подлодки выпустили всего более чем 10 000 торпед, из них только 70 торпед были оборудованы LUT. Видимо, именно такая субмарина и торпеда были в фильме, с которого я начал свое повествование.

Другой метод неприцельной стрельбы был реализован в самонаводящихся акустических торпедах. Торпеда, созданная на основе G7e, получила обозначение T4 „Фальке“. Она имела 7500-метровую дальность хода при скорости в 20 узлов… Дальнейшим развитием T4 явилась торпеда T5 „Цаункёниг“. За счет оснащения ее более совершенным взрывателем и прибором самонаведения (улавливал шум винтов корабля, идущего на скорости от 10 до 18 узлов на расстоянии около 300 м) удалось значительно снизить вес и повысить скорость торпеды… С апреля 1944 г. штатный боекомплект лодок состоял из 3 торпед T5, 5 торпед LUT в носовом отсеке и 2 торпед T5 в кормовом.

Вопреки ожиданиям германского командования новое оружие не вызвало революционных изменений в ходе битвы за Атлантику. Лишь после войны выжившие подводники узнали, что их торпеды имели тенденцию к самопроизвольному взрыву в кильватерной струе корабля. Быстро разобравшись в ситуации, союзники вычислили значения скорости хода, при которых прибор самонаведения не захватывал цель. В качестве средства самообороны на вооружение англо-американского флота поступила акустическая ловушка „фоксер“, которую буксировали за эскортным кораблем. Для боевого корабля, идущего со скоростью выше 18 узлов, такие торпеды были не опасны.  А такую высокую скорость могли развить практические все боевые корабли.

Попытки немцев исправить положение принятием на вооружение новой модификации „Цаункёнига“ T11 с помехозащищенным прибором самонаведения не дали ожидаемых результатов. По послевоенной статистике, использовав до конца войны около 640 торпед T5 и T11, немцы добились всего 58 попаданий (по другим данным — 72; не ясно, включают ли эти данные случаи торпедирования кораблей Советского ВМФ), что составило всего 9 % от общего числа выпущенных — значительно меньше соответствующего показателя у обычных прямоидущих торпед в начале Второй мировой войны».

В результате проведенных в 1920-х годах исследований немецкий инженер Гельмут Вальтер пришел к выводу, что в присутствии подходящего катализатора перекись водорода способна распадаться на кислород и водород и может быть использована для создания двигателя, работавшего на однокомпонентном топливе. Такие двигатели были особенно перспективны для использования на подводных лодках и торпедах, поэтому Вальтер по заданию морского отдела рейсхвера строит действующий прототип парогазовой турбины, названной в последствии его именем. Использование турбины Вальтера на подводных лодках встретило немало трудностей, но на торпедах этот двигатель использовался достаточно широко.

Первой торпедой, оснащенной турбиной Вальтера стала модель G7ut TVII Steinbutt, которая обладала феноменальной скоростью 45 узлов. Но практическое применение данных торпед было усложнено проблемами с баллистикой, поэтому вскоре был разработан модифицированный вариант, модель G7ut TVIII Steinbarsch, но она поступила на вооружение в апреле 1945 года и в боевых условиях не применялась, как и вариант G7ut TIX Goldbutt для сверхмалых подводных лодок, и его модификации, удлиненная G7ut TXIII K-Butt и укороченная G5ut Goldfisch.

Торпеды с турбиной Вальтера могли произвести настоящую революцию в подводной войне, но из-за технических сложностей появились слишком поздно, чтобы оказать значительное влияние на ход боевых действий.

Помимо серийных образцов, в Германии было разработано множество экспериментальных торпед, а также нереализованных "бумажных" проектов.

Для сверхмалых подводных лодок разрабатывалась парогазовая торпеда G7a TXIV, которая отличалась от модели G7a TI возможностью изменения плавучести.

На базе торпеды G7e TIIIa была разработана модель G7es TVI, которая отличалась экспериментальной боевой частью. Для подводных лодок типа XVII велись разработки укороченной торпеды G5e TXII, но в производство эта модель не попала.

Несколько проектов торпед разрабатывались для исследования возможностей двигателей: G7t, G7u Klippfisch и G7ut Schildbutt с турбиной Вальтера, G7m с газолиновым двигателем замкнутого цикла, G7p с магний-углеродными и цинковыми аккумуляторами, G7ur Hecht и G7ur Mondfisch с ЖРД. Множество экспериментов велось с система управления торпед. Модель G7es Lerche оснащалась обычным сонаром, но принятые им сигналы транслировались на борт подводной лодки, где оператор мог вручную управлять движением торпеды. Модели G7es Geier I и G7es Geier II оснащались активным гидролокатором самонаведения и системой дистанционного управления. Разработка велась совместно с программой Люфтваффе, которые в итоге были готовы принять свой вариант торпеды, получившей название Pfau, на вооружение. В Кригсмарине остались недовольны полученными результатами и продолжили работы над вариантом G7es Geier III. Системой акустического наведения оборудовалась экспериментальная парогазовая торпеда G7as. Остальные проекты, как правило, остались не реализованы, в том числе проект Zaunbutt с акустическим наведением и телеуправлением и его вариант неуправляемый вариант Taube, Ackermann, Fasan и Ibis с активным сонаром и M;rchen с магнитным наведением.

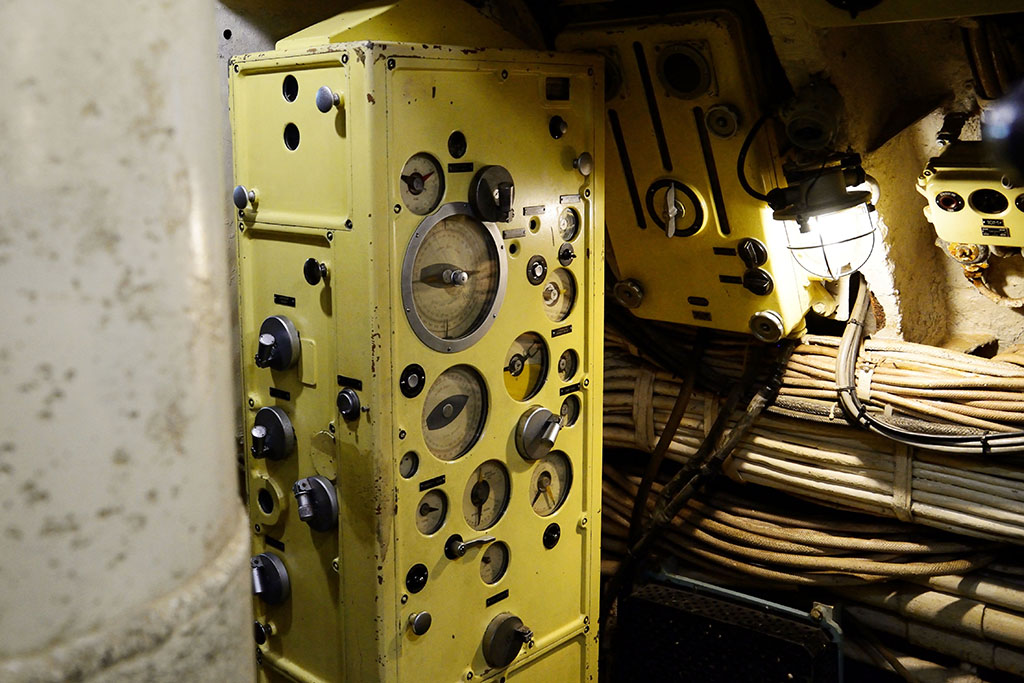

При прочтении этого материала у читателя может возникнуть впечатление, что роль экипажа сводилась лишь к команде командира «залп» и нажатию в торпедном отсеке на соответствующую кнопку. Но это не так. Все координаты цели вводились в автомат торпедной стрельбы, расположенный рядом в перископом, глядя в который, командир определял параметры цели и давал команды подчиненному.  Можно было атаковать и не поднимая перископ, но тогда требовались хорошие гидроакустики, которые определяли пеленг на цель.

Приведенные мной материалы свидетельствуют о том, что в Германии проводились широкие научные исследования с целью повышения качества и меткости поражения торпедами судов противника. Это дало возможность немецким подводникам в первый период войны чуть не поставить на колени Британию, почти блокировав её снабжение из колоний и дружественных стран. Но вступление в войну США с их огромным промышленным потенциалом позволило переломить ход неудачно складывающейся битвы за Атлантику, и в результате Германия потерпела поражение и на суше, и на море. Особенно тяжелые потери  имел подводных флот,  в котором погибло за годы войны 75%  подводников. Такие потери не имел ни один род войск.

После гибели в мае 1941 года линейного корабля «Бисмарк» Гитлер запретил своим адмиралам рисковать линкором «Тирпиц» и менее крупными линкорам «Шарнхорс» и Гейзенау», поэтому всю тяжесть борьбы  на море несли немецкие подводники.   Развитию субмарин уделялось огромное внимание, в отличие от союзников, у которых в достатке было и крупных кораблей, и авианосцев, которые стали доминировать на море.  А подводных флот и Англии, и США, да и советский, не мог похвастать большими успехами. И одной из причин этого были не очень хорошие торпеды подводников союзных флотов.

Сразу хочу отметить, что львиную долю информации я  почерпнул из книги М.Морозова и В.Нагирняка "Стальные акулы Гитлера. Серия VII".
