Векторная графика своими руками

    Когда делаешь что-то, то очень интересно знать, что происходит в смежных областях. Вот и мне стало любопытно. А как там векторная графика поживает?  - таким вопросом я задался, когда уже практически закончил свой редактор для художественного рисования.

    Простенькая векторная графика в моём редакторе была бы кстати – в редакторе есть возможности для анимации, и векторные персонажи для этого подошли бы. Правда, опыта у меня именно в векторном рисовании нет, но программирую я неплохо.
    Всякий новый компьютерный проект, или новое его развитие, требует двух вещей – хорошего и продуманного структурирования, и предельной простоты работы с ним пользователя. Следуя второму принципу я постарался избавиться от лишних указаний на поле рисунка в виде кнопок, рычагов и полей, управляющих процессом создания векторной графики. Всё, что Вы видите на рисунке, это небольшая панель со строками команд и кружочки меток.

   По такому кружочку можно кликнуть правой кнопкой стилуса один или несколько раз, выбрав нужный элемент графики, а затем тащить этот элемент в нужное место, или поворачивать его, двигая меленький квадратик, который путешествует вместе с элементом, находясь правее его. Приближая квадратик к той точке, за которую мы его двигали, мы уменьшаем элемент, а удаляя квадратик, мы наш элемент увеличиваем.

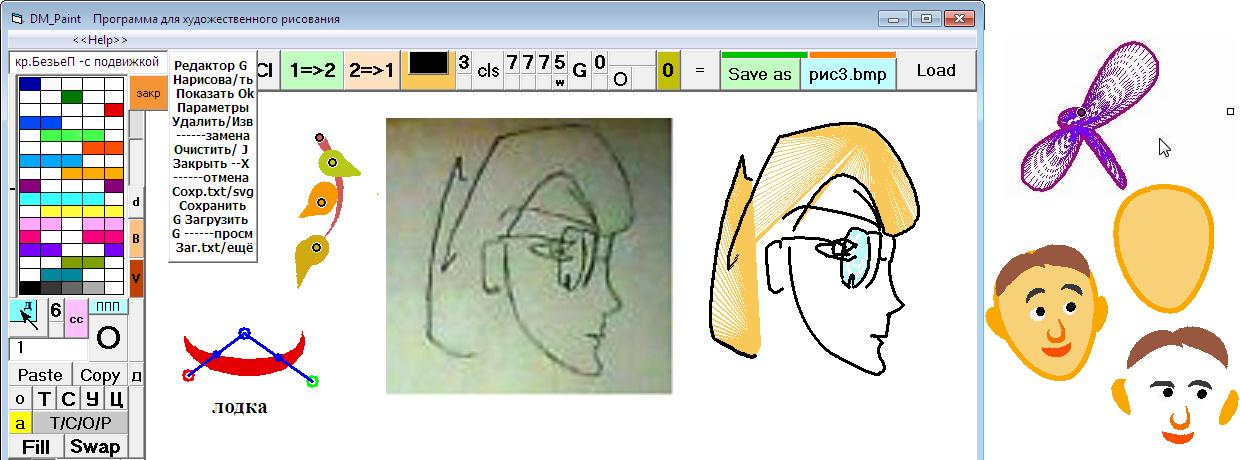

   Картинка эта показана на рисунке со стрекозой. Маленький глазик у стрекозы это вовсе не глазик, а метка, за которую стрекозу можно двигать. Правее стрекозы виден и квадратик, он нужен для поворота.
   Поставив стрекозу на новое место и ориентировав её так, как нужно, мы кликаем по жёлтой кнопке «закрепить» и записываем новые координаты нашей стрекозы. Кликаем стилусом по свободному полю рисунка, метки исчезают, и можно записывать очередной кадр анимации.

   Интересно, что поскольку при изменении размера перемещаемой фигуры, меняется именно её размер, а толщины линий и точек остаются прежними, то в ходе этого процесса фигура как бы оживает – персонаж начинает подмигивать глазами и шевелить губами, как бы произнося какие-то слова.
   Накладывая отдельно сделанные черты лица на овал лица, сделанного в виде фигуры из двух кривых Безье, и слегка двигая то и другое, можно добиться очень оживлённой мимики - http://stihi.ru/2009/09/24/5790

   Из четырёх заострённых кривых Безье сделана веточка, показанная на рисунке сверху. Листики имеют отдельные метки и перемещаются отдельно. Но их можно и связать между собой, создав комбинированную фигуру Безье, и тогда веточку можно перемещать целиком.
   Из шести комбинированных фигур Безье рисовавшихся поверх старого карандашного рисунка, получился графический портрет, который неплохо смотрится не только в редакторе, но и в Гугл браузере – графика совместима с SVG стандартом и может быть выведена в файлы этого формата.

   Одним словом, работая над этим проектом, я получил отличные результаты и несказанное удовольствие. По правде говоря, я такого даже и не ожидал. Теперь никакой CorelDraw мне не нужен.
   Особенно мне нравится рисовать заострённую кривую Безье – она изгибается под стилусом как неубиваемый червячок, и выйти из этого режима можно только двумя путями – или кликнуть кнопку «закрепить», или начать другие действия, нажав «сls».
   Если в текстовом поле программы написать слово «лодка», то можно видеть принцип управления кривой Безье – кривую можно перемещать, таская её за концы, или изгибать, пользуясь как бы вёслами с уключинами – уключины закреплены в центре «лодки», концы вёсел – это 2-я и 3-я точки Безье, оттягивающие кривую на себя, а «рукоятки» вёсел, точки касания стилусом, находятся, аккурат, вблизи этой самой кривой. Грести вёслами в таких условиях очень удобно.
_________
5.07.2020

файл с текстом этой статьи находится тут - http://yadi.sk/i/hFGvBB57k6bHbw
___________________________
ПРИЛОЖЕНИЕ (для любопытных)

Вот в таком виде графика портрета хранится в формате программы -

X      просмотр массива G     31-кр.Безье  36,38-Фигура                Nстрок= 52
 ____ 13-Прям-к  14-Круг  22-Прямая  25-Веер  26-Мног-к  27-Полилиния ___

        1>     36  291  284  2  5  0  296  273  0  12095  3   /портрет из 6-ти фигур Безье
   2      0  291  284  284  289  256  269  249  266  0  0
   3      0  249  266  238  236  262  125  264  126  0  0
   4      0  264  126  265  123  278  84  278  84  0  0
   5      0  278  84  278  84  281  106  281  106  0  0
   6      0  281  106  281  106  287  108  287  108  0  0
        7>     38  325  176  8  10  0  0  0  0  32767  3
   8      0  325  176  324  256  368  284  371  284  0  32767
   9      0  371  284  371  284  416  310  416  301  0  32767
   10      0  414  302  416  301  425  300  416  287  0  32767
   11      0  416  287  411  275  418  271  418  271  0  32767
   12      0  417  270  412  268  418  266  407  264  0  32767
   13      0  407  264  420  266  422  264  422  264  0  32767
   14      0  422  264  424  250  425  243  425  243  0  32767
   15      0  423  243  423  243  442  236  438  232  0  32767
   16      0  438  232  426  226  422  188  427  189  0  32767
   17      0  427  189  430  172  432  172  429  167  0  32767
        18>     38  402  215  19  5  0  0  0  0  32767  3
   19      0  402  215  418  206  415  160  417  164  0  32767
   20      0  415  156  412  136  396  122  390  119  0  32767
   21      0  421  187  423  189  415  187  415  187  0  32767
   22      0  415  158  417  146  343  135  343  135  0  32767
   23      0  343  135  333  134  319  146  319  146  0  32767
        24>     36  416  162  25  6  3  400  164  0  32759  3
   25      0  416  162  416  162  406  160  403  162  0  0
   26      0  403  162  403  162  386  150  385  162  0  0
   27      0  386  159  379  162  373  210  380  209  0  0
   28      0  378  210  378  210  389  220  384  214  0  0
   29      0  384  214  390  189  389  216  389  216  0  0
   30      0  389  216  400  211  408  197  404  166  0  0
        31>     38  391  185  32  12  0  0  0  0  32767  3
   32      0  391  185  382  190  388  190  362  184  0  32767
   33      0  364  184  364  184  344  178  356  173  0  32767
   34      0  356  173  356  173  370  173  370  173  0  32767
   35      0  370  173  370  173  366  178  371  184  0  32767
   36      0  369  184  374  182  392  184  382  183  0  32767
   37      0  381  178  376  187  396  168  391  175  0  32767
   38      0  391  175  391  175  382  162  368  172  0  32767
   39      0  368  172  361  164  318  167  318  167  0  32767
   40      0  316  175  318  163  303  175  303  175  0  32767
   41      0  303  175  300  180  305  217  305  217  0  32767
   42      0  305  216  310  226  318  217  318  217  0  32767
   43      0  369  170  369  170  384  174  380  177  0  32767
        44>     36  273  184  45  8  0  403  59  0  12095  3
   45      0  273  184  273  184  270  193  264  198  0  0
   46      0  264  198  258  178  315  65  315  65  0  0
   47      0  315  65  324  66  384  40  410  59  0  0
   48      0  412  62  462  108  458  164  449  149  0  0
   49      0  450  152  450  158  429  165  429  165  0  0
   50      0  429  165  429  165  420  162  420  162  0  0
   51      0  420  162  420  162  408  110  385  105  0  0
   52      0  385  105  361  92  329  159  329  159  0  0
_______________________
А вот, как она выглядит в файле формата SVG -

<svg xmlns="http://www.w3.org/2000/svg">
<path d="M 291 284 c-7 5-35-15-42-18-11-30 13-141 15-140 1-3 14-42 14-42 0 0 3 22 3 22 0 0 6 2 6 2" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 200, 88)"/>
<path d="M 325 176 c-1 80 43 108 46 108" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 371 284 c 0 0 45 26 45 17" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 414 302 c 2-1 11-2 2-15" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 416 287 c-5-12 2-16 2-16" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 417 270 c-5-2 1-4-10-6" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 407 264 c 13 2 15 0 15 0" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 422 264 c 2-14 3-21 3-21" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 423 243 c 0 0 19-7 15-11" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 438 232 c-12-6-16-44-11-43" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 427 189 c 3-17 5-17 2-22" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 402 215 c 16-9 13-55 15-51" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 415 156 c-3-20-19-34-25-37" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 421 187 c 2 2-6 0-6 0" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 415 158 c 2-12-72-23-72-23" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 343 135 c-10-1-24 11-24 11" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 416 162 c 0 0-10-2-13 0 0 0-17-12-18 0-7 3-13 51-6 50 0 0 11 10 6 4 6-25 5 2 5 2 11-5 19-19 15-50" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 184, 248, 248)"/>
<path d="M 391 185 c-9 5-3 5-29-1" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 364 184 c 0 0-20-6-8-11" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 356 173 c 0 0 14 0 14 0" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 370 173 c 0 0-4 5 1 11" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 369 184 c 5-2 23 0 13-1" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 381 178 c-5 9 15-10 10-3" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 391 175 c 0 0-9-13-23-3" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 368 172 c-7-8-50-5-50-5" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 316 175 c 2-12-13 0-13 0" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 303 175 c-3 5 2 42 2 42" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 305 216 c 5 10 13 1 13 1" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 369 170 c 0 0 15 4 11 7" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 248, 248)"/>
<path d="M 273 184 c 0 0-3 9-9 14-6-20 51-133 51-133 9 1 69-25 95-6 50 46 46 102 37 87 0 6-21 13-21 13 0 0-9-3-9-3 0 0-12-52-35-57-24-13-56 54-56 54" stroke="rgb( 0, 0, 0)" stroke-width=" 3" fill="rgb( 248, 200, 88)"/>
</svg>
