Печальная судьба Спорткомплекса Олимпийский. Г. 11
(Воспоминания участника возведения уникального сооружения в связи с 40-тилетием окончания его строительства).
Глава 11. Особенности конструктивных решений Крытого стадиона.

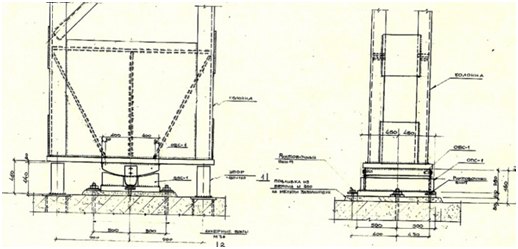

На представленной фотографии показан чертёж узла свободного шарнирного опирания несущих стальных колонн внешнего опорного контура на железобетонные колонны (подколонники). В нижней части левого чертежа видны временные упорные элементы, фиксирующие колонны в период монтажа внешнего опорного контура мембранного покрытия, которые после полного завершения его монтажа были демонтированы.
Следует особо подчеркнуть, что основные сложности, возникавшие при проектировании и строительстве Крытого стадиона, были вызваны (как уже отмечалось выше) уникальностью самого сооружения, его огромными размерами и многофункциональностью, а также отсутствием аналогов и нормативных требований для строительства такого крытого спортивного сооружения. Поэтому многие проектные решения, касающиеся несущих конструкций здания и его инженерных систем (включая методы выполнения строительно-монтажных работ), приходилось принимать на основании особых расчётов с привлечением научно-исследовательских организаций, а также после проведения соответствующих наблюдений и даже натурных испытаний моделей или фрагментов конструктивных элементов. Примером этому могут служить:
- защищенные авторским свидетельством на изобретение конструктивные решения уникального большепролётного мембранного покрытия спортивной арены с рамной конструкцией для системы трансформации спортивной арены. Они являются результатом совместной работы Отдела строительных конструкций Управления Моспроект-2 (руководимого Рацкевича Ю.В.) и Лаборатории новых форм металлических конструкций института ЦНИИ Строительных конструкций имени Кучеренко (руководимой профессором Трофимовым В.И.);
- обоснование необходимости и расчёт конструктивного решения узла свободного шарнирного опирания несущих стальных колонн внешнего опорного контура на железобетонные колонны (подколонники), в результате чего вся центральная часть здания стоит на железобетонных опорных конструкциях фундаментов (без какого-либо крепления к ним) только за счёт собственного веса подобно Александрийскому столбу на Дворцовой площади Санкт-Петербурга;
- принятые в процессе строительства в 1979 году вынужденные решения о гибком соединении внешнего опорного контура мембранного покрытия с рамной конструкцией для трансформации спортивной арены и со спешно возведёнными строителями 6-тью монолитными железобетонными стенами жёсткости метровой толщины (высотой около 50-ти метров, специально запроектированными институтом НИИ Железобетона).
Необходимость таких дополнительных решений для обеспечения восприятия действующих на сооружение ветровых нагрузок возникла только после проведения испытания в аэродинамической трубе ЦАГИ специально изготовленной модели стадиона (в масштабе 1 к 36);
- специальная разработка ЦНИИСКом Технических условий на укрупнительную сборку и монтаж блоков мембранного покрытия, учитывающая отсутствие аналогов и уникальность конструкции мембранного покрытия стадиона;
- применение для гидроизоляции мембранного покрытия (подвижного при воздействии на него внешних нагрузок и при изменении температурных режимов) ранее не применявшегося в кровлях рулонного материала повышенной эластичности - бутизола (маловулканизированной резиновой смеси, изготовленной на основе бутилкаучука).
Такое решение не обошлось без привлечения к процессу проектирования кровельного покрытия стальной мембраны лаборатории кровель ЦНИИ Промзданий Госстроя СССР и института ВНИИ Полимеркровля;
- применение для покрытия низкоэтажных подиумов стадиона рассчитанных на большие нагрузки крупноразмерных предварительно напряжённых сборных керамзитобетонных плит марки ППК,специально разработанных для использования их в качестве не утепляемого покрытия эксплуатируемой кровли подиумов, а также применение для их гидроизоляции вышеуказанного бутизола вместе с гидростеклоизолом (с укладкой по ним в качестве защитного слоя сборных железобетонных аэродромных плит ПАГ).
Такое решение также не обошлось без привлечения к процессу проектирования кровельного покрытия эксплуатируемых кровель подиумов лаборатории кровель ЦНИИ Промзданий Госстроя СССР и института ВНИИ Полимеркровля.
В инженерном отношении заслуживает внимания оригинальное конструктивное решение главной спортивной арены стадиона с покрываемым искусственным льдом футбольным полем.
Основание игрового поля главной спортивной арены стадиона первоначально было запроектировано Мастерской № 6 Моспроекта-2 в виде монолитной безбалочной железобетонной плиты на свайном основании с устройством под ней пластового дренажа.
Однако, по результатам проведённых институтом НИИ Оснований и подземных сооружений Госстроя СССР специальных расчётов было установлено, что при длительной эксплуатации спортивной арены в замороженном состоянии в грунтовом основании поля возможно образование зоны «вечной мерзлоты» и пучение грунта.
В целях исключения вышеуказанных нежелательных явлений авторами проекта было дополнительно принято воплощённое в натуре оригинальное техническое решение, предусматривающее создание между всей поверхностью железобетонной плиты основания поля и несущими конструктивными элементами самого игрового поля принудительно вентилируемого воздушного пространства (своего рода технического подполья площадью 8500 кв. метров с высотой около 1-го метра). Для его перекрытия были применены рассчитанные на большие нагрузки крупноразмерные предварительно напряжённые сборные керамзитобетонные плиты марки ППК (применённые в качестве не утепляемого покрытия кровли подиумов стадиона).
(Продолжение следует в главе 12)
