Простейший пистолет 2

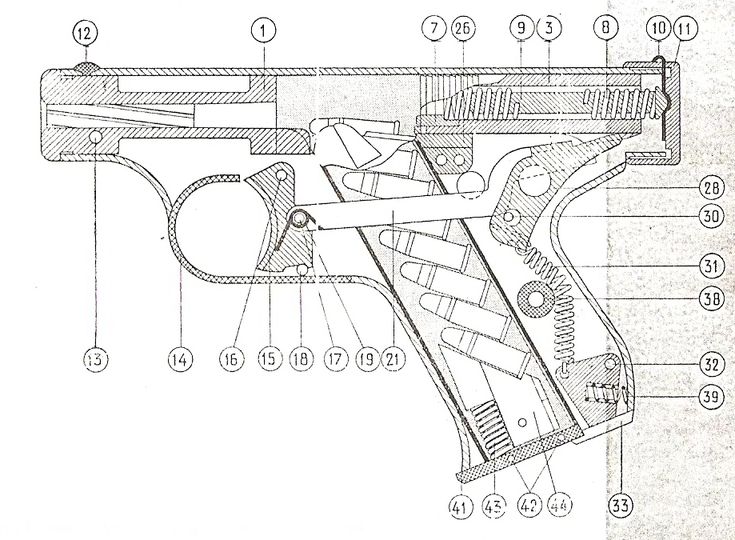

 Дополнительное пояснение и еще одна иллюстрация.
    Пистолет «HAFDASA» Аргентинской компании «Hispano Argentine Fabricas de Automoviles SA» («HAFDASA») из Буэнос-Айреса в 1950-х годах.
     Пистолет под патрон кольцевого воспламенения калибра 22 LR. получил обозначение по названию компании – «HAFDASA» и представлял собой конструкцию со свободным затвором. На рамке пистолета была укреплена трубчатая затворная коробка, внутри которой размещался ствол, а с обеих сторон прорезались удлиненные окна. Затвор, с жестко закрепленным ударником и возвратной пружиной, располагался в задней части затворной коробки и удерживался внутри крышкой на резьбе. Взводился пистолет при отведении назад затвора, видимого сквозь окна для выброса гильз. Флажковый предохранитель расположен с левой стороны рукоятки. Питание оружия осуществляется из отъемного магазина коробчатого типа емкостью на 10 патронов. Защелка магазина расположена снизу рукоятки. Рукоятка пистолета, с учетом использования небольшого патрона, довольно широкая, при этом ее наклон относительно ствола был довольно удобным. На щечках рукоятки, выполненных из пластмассы, нанесена единственная имеющаяся маркировка в ви!
 де латинских букв «HA». В целом пистолет оказался простым по конструкции, весьма надежным и качественным оружием.
    После закрытия компании «Hispano Argentine Fabricas de Automoviles SA» («HAFDASA») в 1950-х годах ее бывшие сотрудники организовали фирму «Armotor SA» и создали аналогичный пистолет, получивший название ZONDA. Пистолет ZONDA по конструкции является модификацией модели HAFDASA, в которую конструкторы Armotor SA внесли ряд изменений. Так, был применен новый предохранитель, изменен затвор и ствол, в прицельных приспособлениях изменена мушка и добавлен целик, а также внесены другие мелкие изменения. Главное отличие, на пистолете ZONDA было только одно окно для выбрасывания гильз справа и в головной части затвора вместо насечек сделана выемка для взвода затвора одним пальцем. Маркировка оружия нанесена не только на щечках рукоятки, но и с правой стороны рамы. Модель ZONDA была предложена в двух вариантах, отличающихся между собой только длиной ствола – 70 и 175 мм.
      Выпуск пистолетов HAFDASA и ZONDA был не велик и быстро прекращен.
От автора: Обратите внимание как решена проблема подавателя в магазине. Пружина цилиндрическая и рант патрона не мешает.
