               Голография.  Получение  голограмм  в  некогерентном  свете.


Голограмму   объекта   в  когерентном  свете  получают   при  освещении  объекта  когерентным  излучением  и  записи  отражённого  от  объекта  излучения  с  помощью  опорного  пучка  на  регистрирующий  материал.  Далее   регистрирующий  материал ( фотоэмульсия)  обрабатывается  химическими  реагентами  и   при  освещении  её  когерентным  излучением  с  длиной  волны   используемой  при  записи  получают    голографическое   изображение  объекта.

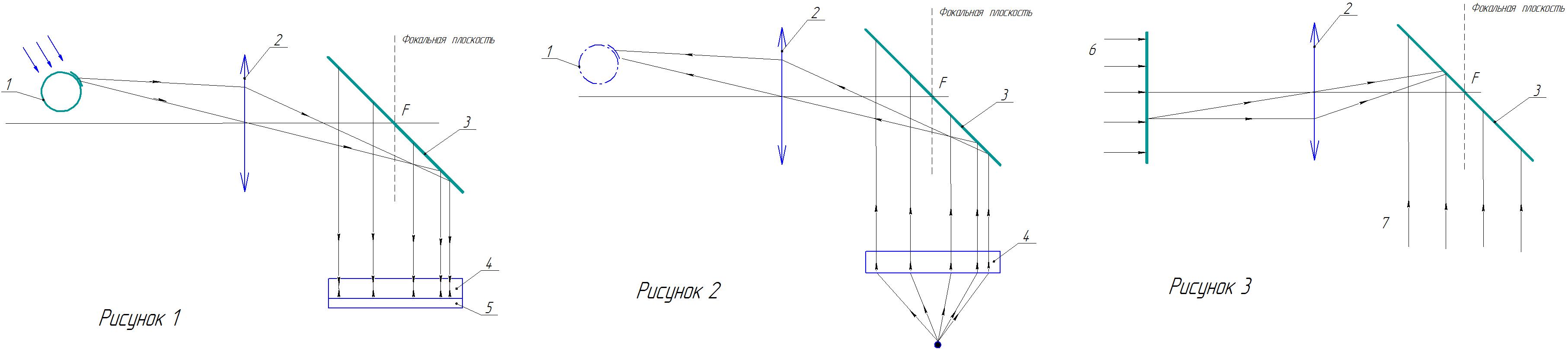

Предлагаемый   способ  записи  голограммы  состоит  в  том,  что  объект  освещается  источником  некогерентного   излучения   угловой  размер  которого  не  имеет  значения  и  его  размер  не  нужно  устанавливать  меньше  угловой  апертуры  оптической  системы.,  высокое  качество  изображения  вследствие   малого  телесного  угла  падения  световой  волны  на  регистрирующий  материал.                Способ    поясняется  на  рис.  1,  2,  3.  Схема  на  рисунках  1  и  2  содержит  объект  1,  освещённый  некогерентным  излучением,  оптическую  систему 2,  голографический  преобразователь 3,  регистрирующую  среду 4, зеркальную  плоскую  поверхность 5  ( отражатель).  Схема  на  рисунке 3  содержит  дополнительно  когерентный  источники  излучения 6  и  7,  а  также  матовое  стекло 8.
Объект  1  освещается  пространственно – некогерентным  излучением (  см.  рисунок 1).  Выберем  точку  на  поверхности  объекта. Отражённое   от  объекта     излучение  можно  рассматривать  как  независимые  точечные излучатели,  испускающие  сферические  волны.  Сферическая  волна,  пройдя  через  оптическую  систему  2  сфокусировалась  бы  в  фокальной   снова  в  точку.  Но,  попадая  в  голографический   преобразователь,  в  виде  некоторой  не  сфокусированной  площади  она  преобразуется  в  пучок  параллельных  лучей  ,  проходит  через  регистрирующий  материал,  и,  отразившись  от  отражателя  5   образует  в   регистрирующем  материале  стоящие  волны.  Амплитуда  в  нём  соответствует  яркости  излучателя.  Пространственное  расположение  задаётся   пространственно-фазовым  расположением  пучка  волн  в  регистрирующем  слое.  Сформированные  таким  образом  стоящие  волны  соответствуют  расположению  в  пространстве  и  яркости  записываемого  объекта.  Для  получения  более  яркого  отпечатка   в  регистрирующем  материале  от  записанного  предмета  полученную  голограмму  переписывают  на  другой   регистрирующий  материал  с  помощью  когерентного  излучения   с  теми  длинами  волн,  которые  были  использованы  при  записи  голографического  преобразователя  3    и   этот  носитель  уже  используют  на  этапе   восстановления  записанного  объекта (  см.  рисунок  2).  На  этапе  восстановления  полученную  голограмму  освещают  когерентным  или  белым  светом.  Параллельные  пучки   от  голограммы,  попадая  на  преобразователь  ( транспарант)  идут  после  преобразования  в  обратном  направлении   на  оптическую  систему  2  и  за  оптической  системой  восстанавливается   световая  волна ,  которая  строит  изображение  объекта.  В  качестве  отражающей  поверхности  использована  зеркальная  плоскость.  Полихромное  излучение  обладает  малой  длиной  когерентности.  Так  для  естественного  излучения  она  порядка  микрона.  Голографический  преобразователь  3  увеличивает  длину  когерентности.  Использование  её  обуславливает  возрастание  дифракционной  эффективности  голограмм  объекта.  (Вследствие  уменьшения  телесного  угла  пучков   и  их  расхождения.  Поэтому  весь  световой  пучок  собранный  линзой  проходит    через  преобразователь  и  преобразуется  в  пучки  с  идентичным  ходом   пучков,  и  обеспечивает  возможность  установки  фоторегистрирующей  среды  с  выбранной  величиной  зазора  к  поверхности  отражателя).
На  рисунке  3  показан  способ  получения  голографического  преобразователя ( транспаранта)  3.  Матовое  стекло  8  находящее  перед  оптической  системой  с  таким  же  фокусом  как  и   на  рисунках  1  и  2  освещается  последовательно  красным,  синим  и  зелёным  когерентным  излучением.  Матовое  светло  можно  рассматривать  как   независимые  точечные  излучатели ,  испускающие  сферические  волны.  Проходя  через  оптическую  систему,  лучи  попадают  на  регистрирующую  среду.  С  противоположной  стороны  во  встречном  направлении   регистрирующая  среда  также  последовательно  освещается  красным,  синим  и  зелёным  когерентным  излучением.  В  результате   в  регистрирующей  среде  образуется  интерференционная  картина  от  сложения  соответствующих  длин  волн.  После  экспонирования  и  обработки  получается  голографический  преобразователь  3,   который  в  дальнейшем  используется  для  получения  голограмм  в  некогерентном  свете.
