Домашнее радиоконструирование Часть 11

       Корпус - механическая основа конструкции
    Как уже отмечалось, чтобы электронная конструкция имела законченный вид, ее следует поместить в корпус, причем об этом лучше подумать заранее. В нашем промышленно обустроенном быту можно найти достаточно предметов, которые могли бы послужить корпусами радиоконструкций - в основном из пластмассы, а иногда из металла или дерева. Например, как уже говорилось, малогабаритный радиоприемник или небольшую примочку для электрогитары можно разместить в мыльнице. В рыболовном отделе спорттоваров бывают элегантные пластмассовые коробочки размером чуть больше мыльницы. Если надо оформить какой-нибудь прибор, не требующий изысканной внешности, например, блок питания или даже электронный блок ЦМУ или СДУ, можно обратиться в отдел посуды хозтоваров - там бывают прямоугольные "корпуса" из прочного полиэтилена. С некоторых пор на радиорынках в отделах Мастер-кит тоже можно встретить разного размера пластмассовые корпуса для радиоконструкций. Это готовые варианты. Но можно использовать и что-то б/у, например, иногда бывают конфеты в красивых прозрачных пластмассовых коробках. Не всегда корпус достается прямоугольный. Если он, например, круглый, это может доставить некоторое неудобство в компоновке платы. Для такого корпуса плату можно сделать, например, восьмиугольной, чтобы она лучше вписалась в круг. Для некоторых утилитарных устройств, например, универсального переходника для звуковой карты – коробочка, а на ней несколько разного вида разъемов, электрически соединенных между собой - можно использовать даже емкости из полиэтилена  от продуктов питания, но из-за невысокой  прочности желательно такой корпус укрепить полосками жести от консервной банки. Консервные банки тоже можно использовать для некоторых устройств - надо только помнить, что материал сравнительно легко гнется. Корпус, соединенный с общим проводом, при этом может служить электромагнитным экраном. Жесть обычно лудится активным флюсом с последующей промывкой.

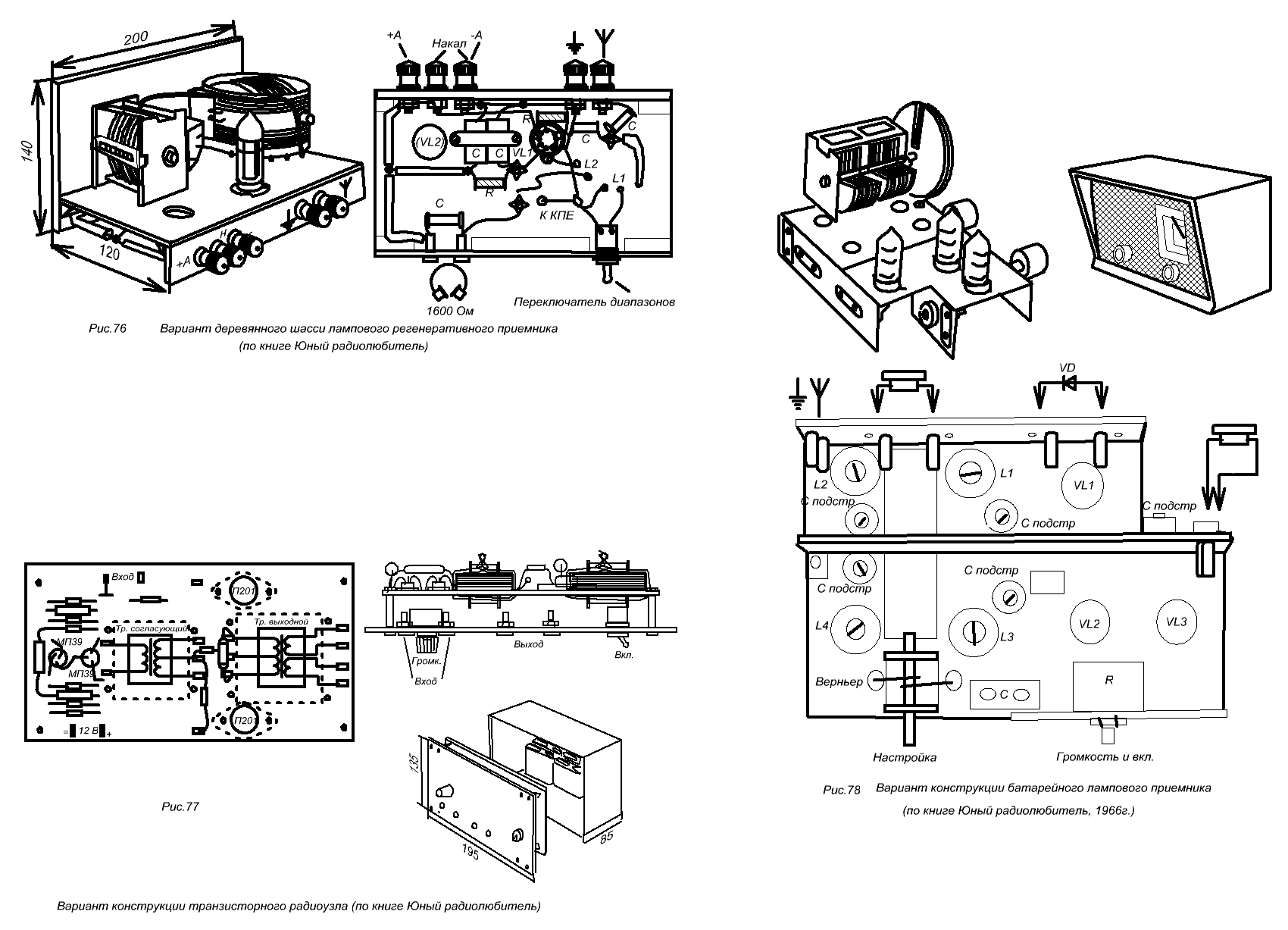

       Но не всегда легко найти для устройства подходящий готовый корпус. В таком случае его можно спроектировать и сделать самому, в основном из подручных материалов. Основанием корпуса с размером большей стороны примерно от 150 до 400 мм может служить заготовка из 5-7-слойной фанеры. Заранее подумайте, сколько и каких плат будет в устройстве, как их лучше разместить, чтобы снизить наводки, как и где разместить органы управления и какие конкретно детали будут играть их роль. Если устройство расположено горизонтально, плату, как правило, крепят или на стойках к нижнему основанию, или на опорах к верхней панели. В качестве стоек можно, например, использовать винты М3-М5 нужной длины с хлорвиниловыми трубками, кембриками или отрезками изоляции толстых проводов. При креплении платы к верхней панели стойки можно вырезать из листового алюминия, предварительно высверлив в нужных местах отверстия с резьбой. Платы с тяжелыми элементами, например, трансформаторами, лучше крепить к нижнему основанию. Выходные транзисторы и другие элементы  на радиаторах должны получать нужную вентиляцию. При этом их надо расположить так, чтобы исключить возможность короткого замыкания и чтобы к ним случайно не попали пальцы пользователей для исключения поражения током.  Боковые панели можно закрепить алюминиевыми уголками с резьбовыми отверстиями - такие уголки нетрудно изготовить самостоятельно. Не всегда внешний вид конструкции в виде прямоугольного параллелепипеда может удовлетворить  эстетический вкус. Если предполагается, что прибор будет  использоваться на видном месте, подумайте, как придать ему более элегантный вид, заметно не усложняя конструкцию. Например, переднюю  панель иногда можно сделать слегка под наклоном, это также может улучшить обзор индикаторов и органов управления. Боковины иногда можно сделать более массивными, чем основной корпус. Ручки управления старайтесь располагать ровно и функционально. Если в приемнике нет верньера, большую ручку настройки (сантиметров 8 ) вертеть удобнее чем маленькую. Рекомендуется (так учили в радиокружке), чтобы в основном оформлении было не более 3 цветов. Если корпус из невзрачной листовой пластмассы, его панели можно оклеить самоклеящейся пленкой разнообразной текстуры - продается в магазинах "Сделай сам". Корпус из оргстекла или прозрачной пластмассы можно покрасить краской изнутри или изнутри оклеить такой пленкой - он тогда получится белого цвета. Иногда, когда конструкция в основном продумана и готово основание, может оказаться полезным предварительное изготовление макета корпуса или передней панели из плотного картона в натуральную величину, потому что не всегда удается на чертеже заранее все предусмотреть, и на практике чаще всего получается немного по-другому. В такую панель управления можно вставить потенциометры, переключатели и другие внешние органы управления и индикации и посмотреть, хорошо и удобно ли они размещаются и как все это смотрится. Таких вариантов можно опробовать несколько, и  выбрав лучший, уже его воплощать «в металле» или другом материале. На рис.74-79 показаны разные корпуса радиолюбительских конструкций из литературы. Вы можете эти конструкции брать как отправную точку для своих поисков.
