Любительские конструкции ЭМИ Часть 1

Ну, а теперь хочу ознакомить читателей с рядом перспективных любительских конструкций  электромузыкальных инструментов, не доведенных пока до конца, но в принципе осуществимых. Возможно, схемы и конструкции будут нуждаться в некоторой  коррекции, но ее нетрудно будет сделать в процессе налаживания, потому что большинство деталей и узлов уже было опробовано на предыдущих, законченных конструкциях.

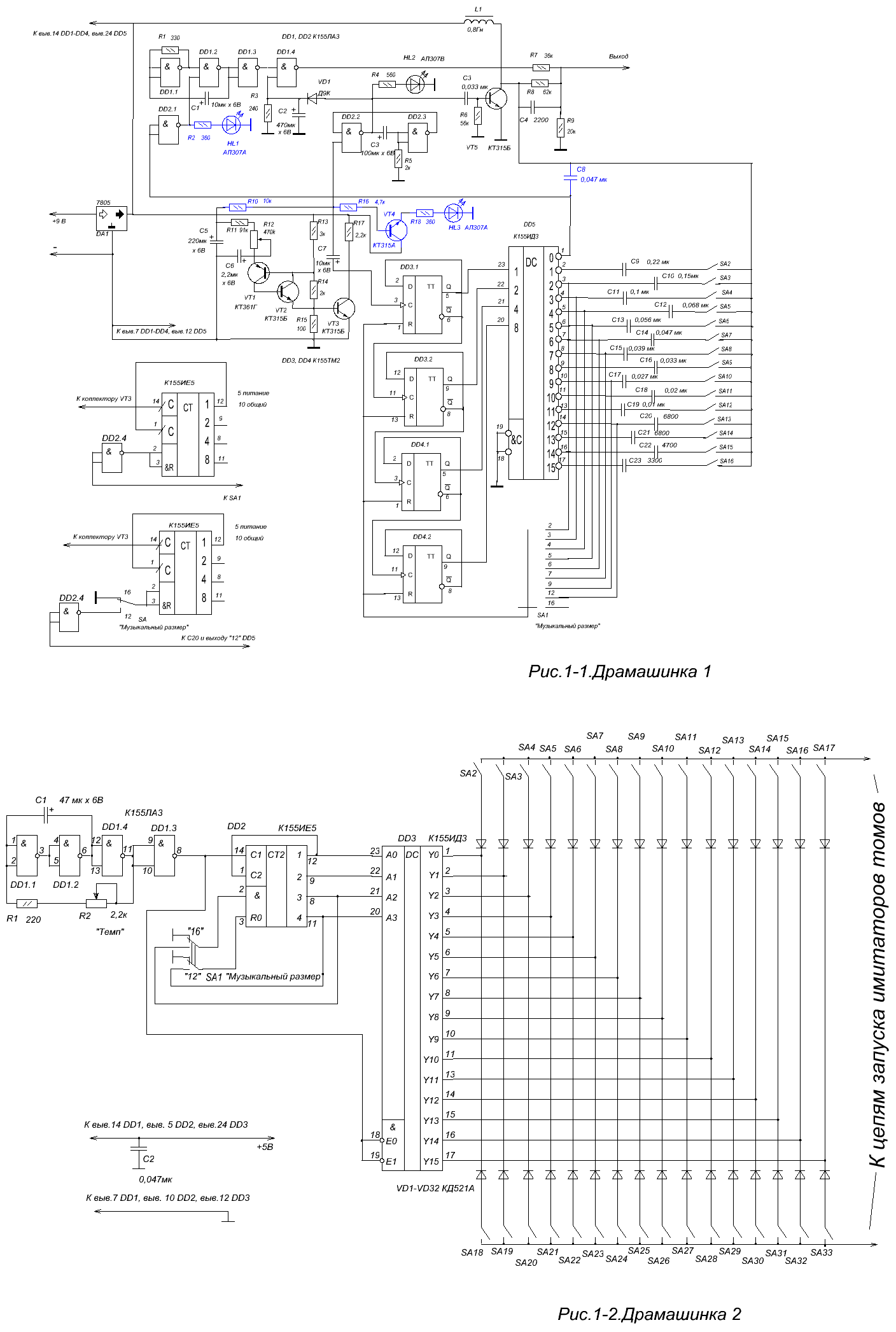

1. Программируемые драм-машинки. В журнале Радио №7 за 1987 публиковался ударный ЭМИ-автомат (автор М.Мякин). В процессе повторения и опытов с ним было решено увеличить количество нот в такте до 16 применением счетчика К155ИЕ5 и дешифратора К155ИД3. Вместо К155ИЕ5 можно использовать две К155ТМ2 (срабатывают не по спаду, а по фронту импульса). Галетный переключатель музыкального размера было решено заменить наборным полем (рис.1-1). Как вариант – драм-машинку можно реализовать и по другому принципу, на основе подобного микропрограммного узла и имитатора томов (рис.1-2).
