Любительские конструкции ЭМИ Часть 3

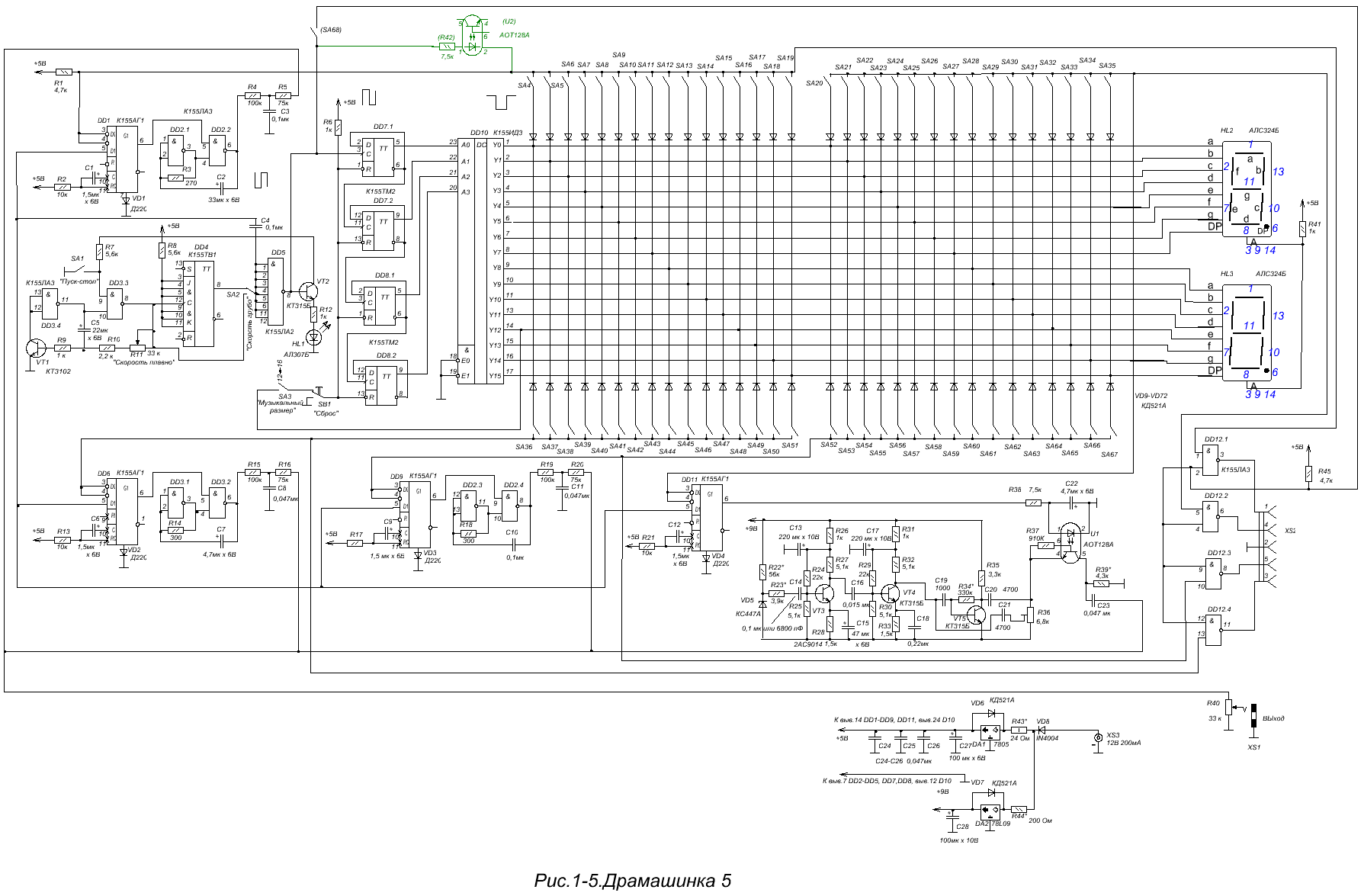

Более сложную драм-машинку можно собрать на основе "Упрощенного ритм-бокса" (Радио, 1996,№4). В отличие от оригинала, вместо ОЗУ К155РУ2 здесь применено наборное поле - по 16 нот для каждого из имитаторов, а имитаторов всего 4 - 3 барабана разной высоты и тарелки (хай-хэт) на основе генератора шума. Наличие наборного поля снимает необходимость каждый раз перед использованием программировать 16 шагов автомата. Как и прежние конструкции, драм-машинка может генерировать трехдольные и четырехдольные размеры - переключатель задает количество шагов в такте -12 или 16 (рис.1-5). Подобный микропрограммный узел можно использовать не только для управления электронными имитаторами ударных инструментов, но и для управления, например, автоматом световых эффектов и для управления секвенсором и арпеджиатором. Для этого предусмотрено выходное гнездо XS2. По сути, в каждом из 16 или 12 шагов микропрограммного узла содержится 4-битное слово, что позволяет в каждом шаге  включать на выбор одну из 16 нагрузок. Например, один из типов аккордов от генератора аккордов, описанного в [2]. Переключателями наборного поля также можно задать рисунок арпеджио, исполняемого генератором аккордов.
