Любительские конструкции ЭМИ Часть 5

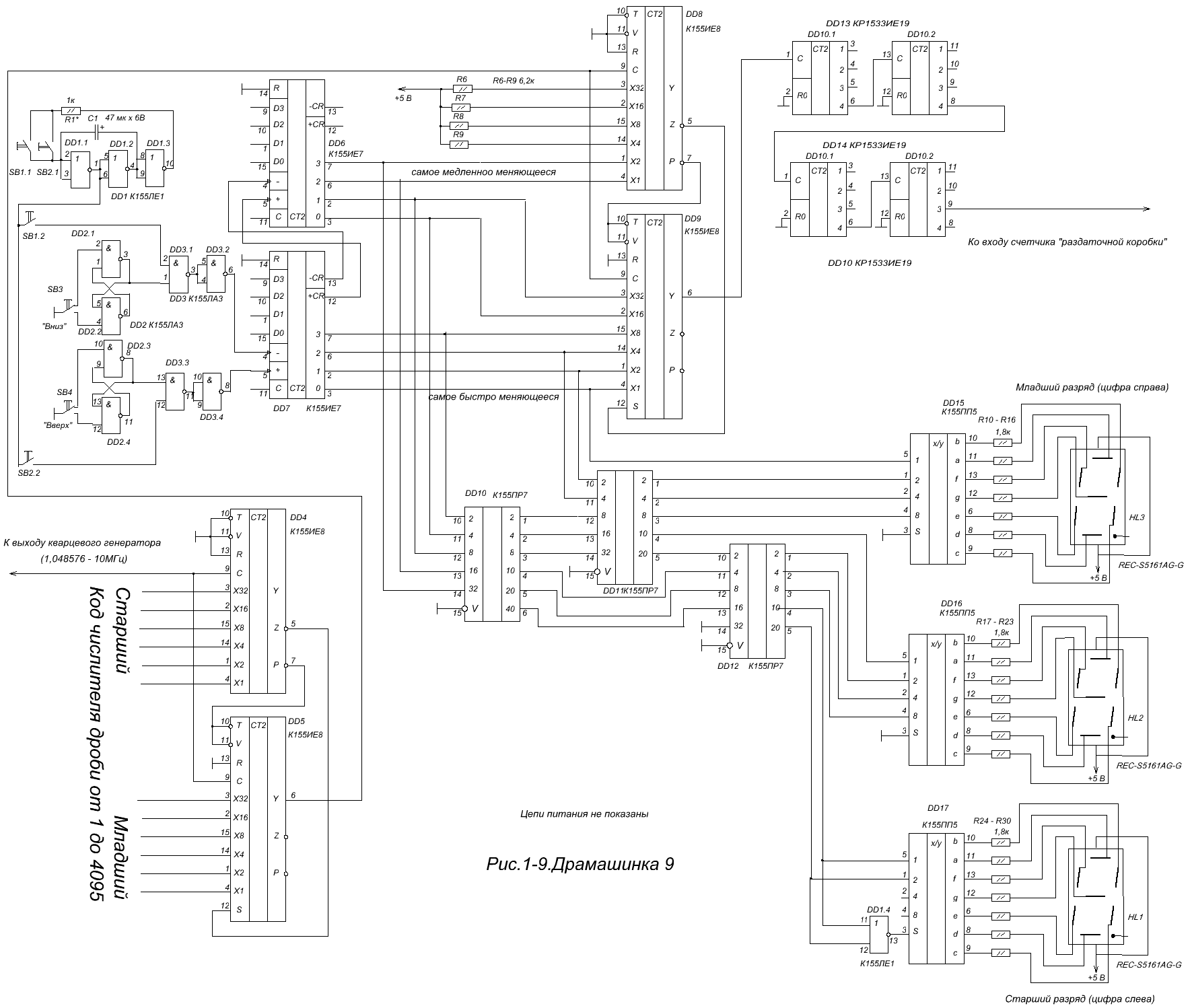

В данных ритм-машинках в качестве задающего генератора используются мультивибраторы с оксидным конденсатором в качестве частотозадающего элемента. Если есть необходимость повысить точность установки частоты, можно применить кварцевый высокочастотный генератор, соединив его  блоком цифровой установки частоты (рис.1-9). Выход блока подключают ко входу микросхемы ИЕ5, стоящей перед ИД3 (рис.1-3) вместо мультивибратора на микросхеме ЛА3. Если есть кварц на частоту 1048576 Гц или кратную ей, можно исключить узел приводящего делителя (DD2, DD3) и подключать сигнал от генератора прямо ко входу C микросхемы DD6. С приводящим делителем частоты (DD2, DD3) частота задающего генератора может быть любой от 1,048576 МГц до 10МГц. После приводящего делителя должна получаться средняя частота 1,048576 МГц. Он умножает частоту, поступающую на его вход на X/4096, где X задается в 12-битной форме коммутацией его управляющих входов.  X может быть выбран от  1 до 4095. Чем ниже входная частота в заданных пределах, тем точнее ее преобразование. О таком преобразователе частоты и выборе числителя X можно подробно прочесть в [1], там же есть несколько вариантов схем кварцевых генераторов. В данном блоке установки частоты частоту выбирают грубо кнопками SB1, SB2 (нет подавителей дребезга) и точно кнопками SB3, SB4. На цифровых индикаторах высвечивается значение музыкального темпа. В данной конструкции это могут быть числа от 0 до 255. Элемент DD1.4 служит для гашения незначащего нуля на индикаторе старшего разряда. Значение музыкального темпа можно увеличить или уменьшить в 2, 4, 8 и т. д. раз путем подключения входа микросхемы ИЕ5 распределительного узла к соответствующим выходам микросхемы DD11 и добавлением при необходимости еще каскадов делителей частоты.
С.А.Бирюков. Цифровые устройства на интегральных микросхемах. М.Радио и связь, 1991г. С.154, 159.
2. Ударная установка с чувствительными пэдами. Установку, чувствительную к силе удара по пэду можно сделать, если сигнал от вибродиска (пэда) снимать микрофоном или пьезодатчиком, а потом данный сигнал усилить, выделить детектором огибающую и с помощью огибающей потом сформировать атаку и затухание сигнала от генератора.
