Теплица поколения 5 Dr

Проектная Площадка для smart greenhouses5+Dr .

теплица ,управляемая  в автоматическом режиме  и дистанционно с эффективностью приближенной к максимуму.


Содержание проекта даёт возможность повысить отдачу площади плодородной земли на 30-40% в зависимости от выращенной культуры.В денежном выражении полученная цифра говорит , стоит ли инвестировать в модернизацию , или нет.
Итак ,что мы получаем в итоге :

smart greenhouses5+Dr

Теплица блочная    26 102.48ft; ( sqft)
Площадь пяти стандартных 10 м (32ft)  х 48.5 м(159ft )

Общая стоимость  : 183 602 $  или 7.26 $  ft;
следует добавить перевозку в морских контейнерах :
цена за один  -  40'HC- 9 320$
3 контейнера  -  27 960 $

Размер: 50 м(164ft)х48,5м(159ft)
пощадь по полу  -  2425м2   -  26 102.48ft; ( sqft)
  по крыше -  2812 м2  -  30 268.11ft;
боковые стенки -  Боковые стенки ( арочная часть ) 175м2  - 1883.684ft;
Боковые стенки (периметр) 197м/п-591 м2
по поликарбонату  площадь  -  3578м2
23 пролёта ,24 арки в 5 линиях.
всего 120 арок.
Расход металла .
металл горячего оцинкования :
1. Стойки :
Высота стоек 3м.
Размер трубы -
 труба  80х60 х2- 144 шт
144 шт х3м -432м/п ,
Вес -1944 кг.
Вес 1м/п - 4,5;
Метров в тонне: 225;
2. "Пятки" сопряжения с основанием.
труба 80х60х2 - 10 см-14.5м/п -вес 73кг.
труба 75х55х2. -15см. 21,5м/п- вес 109.5кг.
 Арочные пролёты.
Площадь сегмента круга S 17.472
Радиус сегмента круга r 6.25
Дуга сегмента круга p 11.591
Периметр сегмента круга P 21.591
Угол дуги сегмента круга ; 106.26
Высота арки 2,5метра .всего арок 120 штук.
верхняя дуга
труба 60х30х2  .
11.6м/п *120 - 1392м/п - 3967 кг
Вес 1м/п - 2,85;
Раскосы 6  штук  -18м
прямые упоры - 10м
28м/п  -  51 кг. на 120 арок - 6120  кг
4.Перемычка горизонтальная.-8м/п
труба 60х30х2мм
120 шт -960м/п -2737кг
5.Перемычка вертикальная. -1.5м/п
120 шт.  -180м/п - 513кг.
6.Обрешетка. - 11линий х50 х5 - 2750м/п
вес -5032кг
7.Угловые укосы .
Труба 60х30х2 мм
18шт. 54м/п  153кг
Вес 1м/п - 2,85;
Метров в тонне: 359м/п.
8 . Продольные связующие .
Труба 60х30х2 мм
6 линий - 48.5 м- 291м/п
вес - 839.4кг
8.1  Замок арочных сопряжений.
(верхняя часть стоек)
184 кг
замок мама-папа
трубы 65х35 х2
(55х25)
100 кг.
9.Ендова:
лист оцинкованный 0.5м х 2м
300м/п
150 кв.м  -
вес 300 кг.

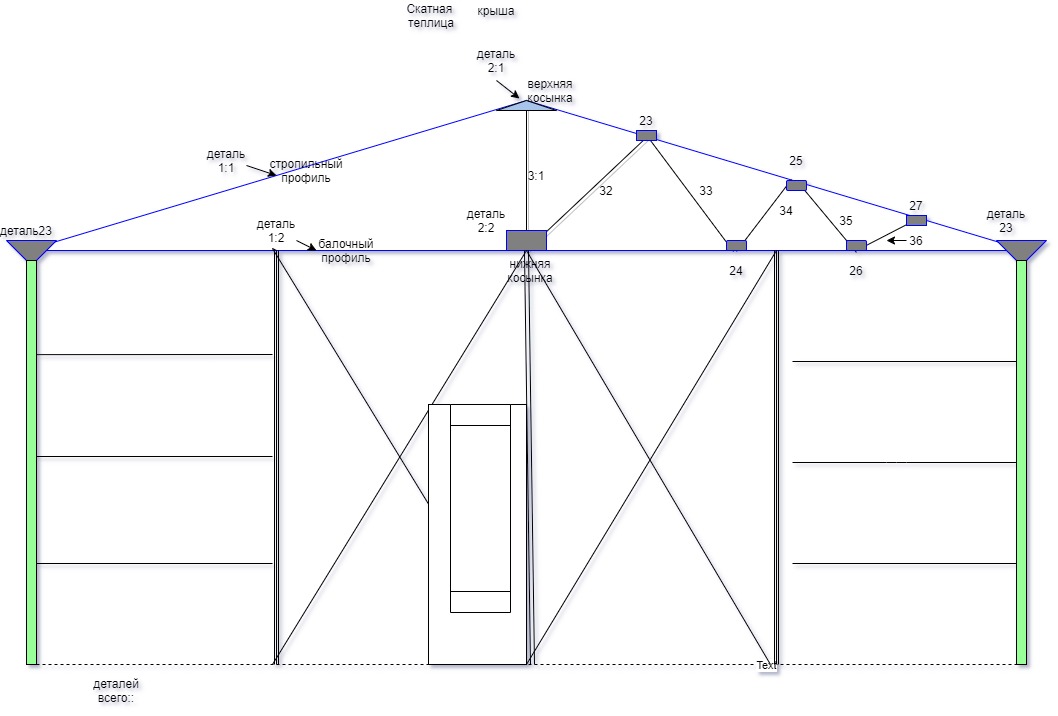

10. Торцевые стенки периметра.
 линии:
 горизонтальные  , шаг: 1.2м
труба  30х30х2мм
350м/п
640кг
вертикальные шаг : 2.11м
Труба 60х30х2 мм
240м/п
вес :684кг.

11. Боковые стенки периметра :
400м/п -30х30х2мм
вес 732кг.
142м/п - 60х30х2мм
вес 405 кг.
12.Ворота двустворчатые 3м на3м.
Стойки  80х60х2мм  12м/п х4    -  48м/п
вес :216 кг.
Вес 1м/п - 4,5;
Метров в тонне: 225;
двустворчатые двери  60х30х2 мм 18м/п х 4 - 72м/п
обрешетка 60х30х2 мм - 12м/п
вес :240кг.
14.Метизы.
Крабы-  .1700 шт.
резьбовые заклёпки
болты , шайбы , гровера .
3 200 $
15: сопутствующие :
1.штрипс 50х0.3мм - 1600 м/п -
лента полипропилен 3мм -3200 м/п
Фурнитура , клей , герметик.
расходный инструмент .
упаковка.
1500кг  -
4150 $
общий вес:
Металл  -  24166кг    -  1111636 гр   -  40719$
Цинкование -24166 - 676648 гр  -24785 $
Производство металоконструкций 46 700 $
Метизы , сопутствующие
Поликарбонатное накрытие тепличного блока.
1.Поликарбонат : толщина  -  10мм
крыша 2812 м2
2.Боковые стенки ( арочная часть ) 175м2
3.Боковые стенки (периметр) 197м/п-591 м2
Общая  площадь поликарбоната  -  3578м2  -   1 271 979 гр -46 593 $
комплектующие к поликарбонату :
1.П-образный торцовочный профиль 1635 м/п  -  32гр/м/п  -52 320гр  -1 916 $
2.Н-образный соединительный профиль 950м/п  -  76 000 гр  -  2 783$
3. лента торцовочная обычная.650м/п   -  16.8гр/м/п  -  109 20 гр  - 400 $
4.лента перфорированная дренажная.650м/п.  35.1грм/п  -  22 815 гр  -    836  $
5. Термошайбы( спейсер)  15000шт.  -  4.5гр - 67 500 гр  -2 473 $
поликарбонат и комплектующие :                55 001 $
Металл  -  23350кг    -  1 074 100 гр   -  40 719 $
Цинкование -23 350кг  - 65 3800 гр  -23 948 $
Производство металоконструкций 46 700 $
Накладные расходы : 17 234 $
Общая  : 183 602 $  или 7.0 $  ft;


Каркас. общая цифра -  7927$
поликарбонат - 6405 $
Итого -  14332 $

состоит из 24 арок с шагом 2.1м

23листа поликарбоната по 2.1м/п.шириной , по длине дуги арки

длина дуги -16,25м(53,5 футов)

Высота арки 5 метров(17футов) ,

ширина 10,36м.(34фута).

длина теплицы 23 *2.1м -48.3м(159 футов)

1.0. Боковая стенка :
60/60/2мм 30м/п*2 ==60м/п - м/п
ворота :20м/п*2=40м/п
укосы :10*2=20м/п
120м/п  - 9854гр
цинкование :12350гр
                822$

1.1. 24 арки.Профиль 40/40 /2мм.-24*2*16.25= 780м/п
цена металла-41060гр -
цена цинкования-2137кг -53430гр
                3500 $.

1.2. Поперечные линии 14 штук.40/20/2мм - 48.3*14=672м/п ,
цена металла -26073гр
цена цинкования -33936гр
                2222 $

По узлам:
1.Стыки  фрагментов арки (2 варианта) на пластинах и болтах или соединение мама/папа.
48*0.15= 7.2м/п-вес-22кг
металл 444гр
цинкование 550гр
                50$

обрешетка:
пластин или 7см-профильные трубы.45/45/2мм-672шт.-47м/п
47м/п*3.14= 148кг .
металл 2900гр
цинкование 3690гр
                244$

   Стык арки и основания (2 варианта) на пластинах и болтах или на трубах мама/папа.

Узел (нижний и верхний) укоса первой и второй арок.
пластины 100х200 -32шт - 50$

Наконечники нижних точек. 50/50/3мм 100мм-52шт.кг/\м/п.7м/п вес 38.3кг.7м/п
                100$

 Закладные стойки ПТ 60х60/3.- 1м/п -52шт . /м/п. вес260кг. 52м/п
металл - 5029гр
цинкование-6500гр
                427$

Фрамуги 30/30/2 -16 шт.-2.1х1.25м  107м/п -вес2.02кг/м 217кг.
металл 8419гр
цинкование 5414гр
                512$


Арочный каркас изготавливается из профильных стальных труб марки 3СП/ПС(СТ-3,10,20.) следующих сечений:60/60/2мм. 40/40/2мм.
Арка имеет две полукруглые дуги,расположенных на 15см или на 0,5 фута одна от другой сваренных между собой посредством прямых распорок 40/40/2мм.28шт.или 4.2м/п на 1 арку. (4,2м/п*24=100м/п.274кг) ,состоящих перпендикулярно к линии арок и соединяющие обе дуги.
Конструкция арки состоит из 3 секций по 5,33м/п(13.12футов) каждая. В собранном виде составляет полукруг правильной геометрической формы.Крепление секций на болтах 10мм через соединительные пластины 3мм , размером( 100мм/250мм) 4/10дюйма

Количество соединительных пластин  листового металла ст. 08КП .

Возможен вариант стыковки элементов арок через соединение *мама/папа*.

Толщина цинкового слоя колеблется от 30 до 100 мкм, обычно — от 45 до 65 мкм. По данным American Galvanizer Association горячее цинкование обеспечивает защиту от коррозии: В промышленной среде 65 лет.1 мкм = 0,001 мм.

Нижние точки арок снабжены стыковочными наконечниками .
Наконечники состоят из пластины 105х105мм и круглой трубы 60/60/3мм L-100мм-52шт.
Арка одевается стыковочным наконечником на закладную деталь, состоящую из металлической оцинкованной профильной трубы 50/50х3. и фиксируется болтами 10мм.

Закладные детали расположены согласно линиям в одном уровне.
Периметр закладных деталей по центрам совподает с центрами арочного основания.Метал арочного каркаса имеет оцинкованное покрытие ,нанесённое методом горячего цинкования по международному стандарту качества ISO 9001:2008 и ISO 1461:2009. ,а так же окраску ( АК — 125 ОЦМ) с высокими защитными и декоративными свойствами .

Соединительные детали арок , предназначенные для адаптации обрешетки(14 линий) .

 продольные профиля 40/20/2 составляют обрешетку конструкции и служат для крепления термодинамических механизмов открывания фрамуг .

При стихийных явлениях в виде снега , льда ,ураганного ветра такая конструкция способна выдерживать многократную нагрузку на м2.К боковым стенкам для придания продольной жесткости примыкают укосы под углом 45 градусов 4шт 60/60/2мм.(12м/п вес 35.5 кг). Общий вес металлоконструкции теплицы:
