А. Е. Гольберт. Трубопровод

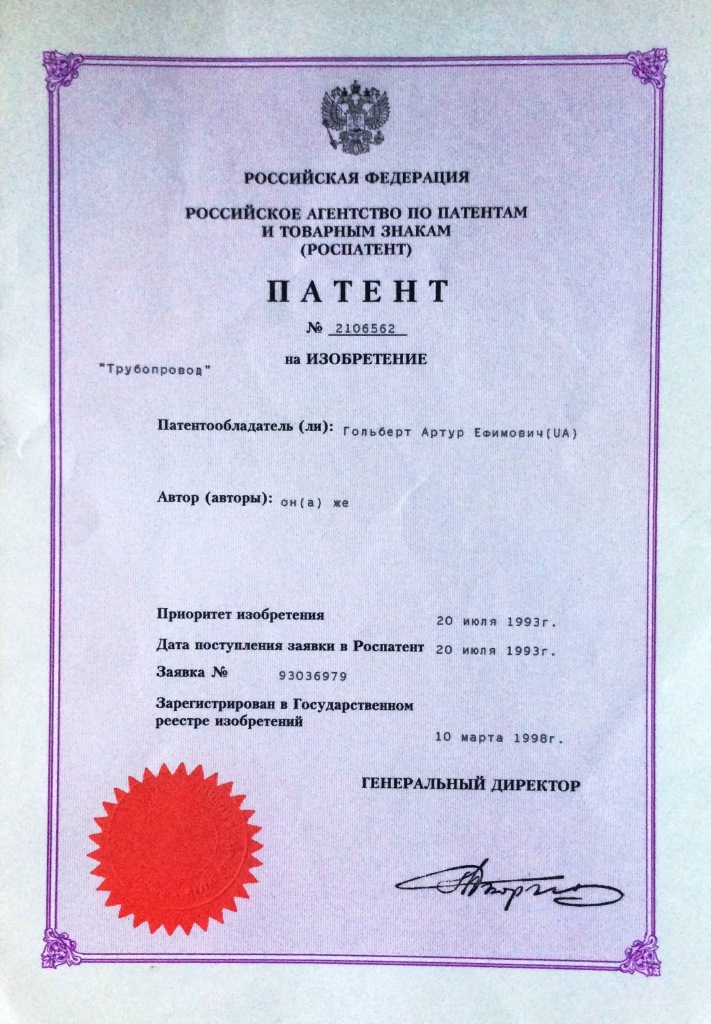

ТРУБОПРОВОД - Патент РФ 2106562

Гольберт Артур Ефимович[UA]
Описание изобретения: Изобретение относится к горному делу, шахтному строительству, в частности к технологическим трубопроводам, прокладываемым в шахтных стволах.

ru-patent.info/21/05-09/2106562.html копия

Трубопровод предназначен для подачи технологической жидкости и может быть использовано в шахтном строительстве. Полый проводник подъема применен в качестве технологического трубопровода, что позволяет рационально использовать сечение шахтного ствола, уменьшает деформации его крепи.

Изобретение относится к горному делу, шахтному строительству, в частности к технологическим трубопроводам, прокладываемым в шахтных стволах.

Известны конструкции трубопроводов, предназначенные для подачи в шахту сжатого воздуха, бетона, воды, а также для выдачи шахтной воды, газа на поверхность и др. Все перечисленные трубопроводы крепятся к крепи ствола с помощью специальных конструкций, которые в большей или меньшей степени деформируют и, следовательно, ослабляют и разрушают крепь ствола. Кроме этого, их строительство достаточно сложно и необходимое оборудование и материалы и сами монтажные работы имеют высокую стоимость. Причем возведение названных трубопроводов никак не исключает установку армировки с проводниками, так как в них различное назначение.

Сущность изобретения заключается в применении полого проводника в качестве трубопровода.

На фиг. упрощенно изображен разрез полого (коробчатого) проводника с охватывающим его направляющим устройством (башмаком) подъемного сосуда.
При работе подъемной установки подъемный сосуд своими направляющими устройствами (башмаками) скользит по проводнику, который и является трубопроводом. Направляющие устройства могут быть выполнены в виде роликоопор, которые катятся по проводникам. Одновременно с этим рабочая жидкость перемещается по полости проводника (трубопровода) в заданном направлении (сверху вниз или снизу вверх).
Таким образом, осуществляется двойное назначение приведенной конструкции, которая служит в качестве проводника для подъемного сосуда и трубопровода. Происходит более полное использование материалов конструкции, которая работает своей внутренней и наружной поверхностями.

Использование проводника в новом качестве - проводника и трубопровода - позволит устранить расходы, необходимые для строительства всех или части трубопроводов, даст возможность более рационально использовать сечение ствола, что может привести к его проектному уменьшению. Предложенное техническое решение даст возможность уменьшить деформации крепи ствола, что ведет к увеличению срока его эксплуатации и межремонтного периода.

Формула изобретения
Применение полого проводника подъема в качестве трубопровода.
