Стереометрия для математиков
Речь идёт о некой программе, направленной на подготовку к ЕГЭ по части всяких геометрических построений, и помогающей зрительно представить чертёж, связанный с решением поставленного задания.
Задания по стереометрии берутся из туров ЕГЭ прошедших годов, а роль преподавателя состоит в том, чтобы построить самому, или помочь построить ученикам, соответствующий заданию чертёж в изометрии.
На втором этапе предлагается сделать на чертеже дополнительные построения и, тем самым, решить задачу. Разумеется, тому, кто не справится, можно предложить и решение - итоговый чертёж с поясняющим текстом.
Такая программа, как мне кажется, будет востребована, а по части красот программирования она оказалась весьма привлекательной для меня.
Поэтому я сообщаю, что заканчиваю публикацию статей по теме редактора для художественного рисования и открываю новый проект, с пространственной векторной графикой.
Этот проект к настоящему времени я уже достаточно продвинул, и пришло время писать статьи. С тем, чтобы, во-первых, не позабыть некоторые подробности, а, во-вторых, чтобы поделиться своим опытом с вами, уважаемые читатели.
ЧТО ИМЕЕТСЯ В ИНТЕРНЕТЕ
Программы, натаскивающие учеников к ЕГЭ, имеются в интернете. По части стереометрии интересен онлайн сервис под названием Лаборатория «Стереометрия» https://clck.ru/Ys7XD со своими собственными простенькими заданиями. Однако для серьёзной подготовки к ЕГЭ он не очень годится.
Разработчики сервиса, конечно, постарались, но влезть в него со стороны с тем, чтобы поставить свои собственные задачи – это непонятно как делать. Я же хочу сделать программу, удобную и в этом плане.
ИНТЕРФЕЙС

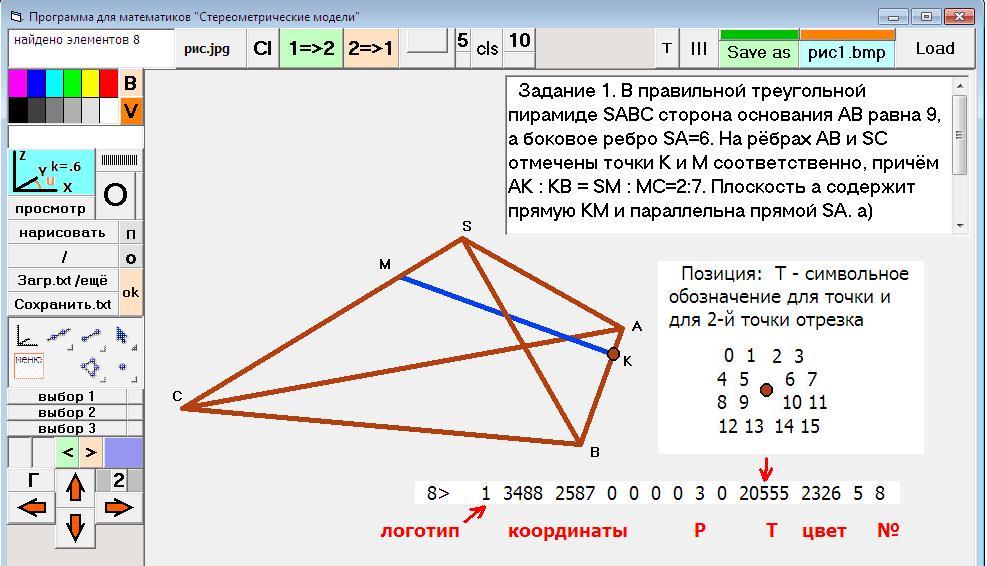

Вы видите на иллюстрации, что значительную часть интерфейса я позаимствовал из программы для художественного рисования. Работа с полями, чтение и запись картинки во внешние файлы, перемещение поля для рисования с помощью стрелочек – все эти удобства я сохранил в новом проекте. Сокращена палитра выбора цвета, но оставлены кнопочки темнения и светления тона. Ластик перекочевал в нижнюю часть левой панели.
На освободившуюся часть левой панели помещены кнопки управления векторной графикой, а ниже этих кнопок имеется панель инструментов, и кнопки выбора.
СТРУКТУРА ГРАФИКИ
Структуру графики я тоже заимствовал из программы для художественного рисования. Графические элементы, такие, как точки, прямые, отрезки, плоскости и сечения, представляются в форме строк из целых чисел.
К примеру, точка «К», которую вы видите нарисованной на чертеже, представляется строкой –
8> 1 3488 2587 0 0 0 0 3 0 20555 2326 5 8
1 здесь логотип точки,
3488, 2587, 0 – координаты X,Y,Z увеличенные в 10 раз,
3 – привязка к третьему отрезку, на котором точка находится, нужна ли эта привязка, я пока не решил.
2326 – цвет точки, 5 – её размер, 8 – её уникальный номер (1-255)
Число 20555 это буквенное обозначение точки. Число это содержит код символа, обозначающего латинскую букву, индекс 1-5 или ноль, как маленькая буква «о», следующие за латинской буквой, а также позицию – место расположения буквенного обозначения.
Позиция – это число от нуля до 15. Это то место, на котором будет напечатана буква (см. схему на иллюстрации).
ОФОРМЛЕНИЕ ЗАДАНИЯ
Задание, вместе с графической иллюстрацией к нему, может быть помещено в обычный текстовый файл. Выглядит этот файл, например, так –
Задание 1.
В правильной треугольной пирамиде SABC сторона основания AB равна 9, а боковое ребро SA=6. На рёбрах AB и SC отмечены точки K и M соответственно, причём AK : KB = SM : MC=2:7. Плоскость а содержит прямую KM и параллельна прямой SA.
а) Докажите, что плоскость а делит ребро SB в отношении 2 : 7, считая от вершины S.
б) Найдите расстояние между прямыми SA и KM.
X просмотр__ 1-точка 2-отрезок 3-прямая 4-плоскость 5-сечение N_строк= 8
_____ x= 100 y= 400 u= 30 k= 40
1> 2 -176 481 0 4245 -948 0 0 0 20546 2326 5 1
2> 2 3273 3596 0 -176 481 0 0 0 2115 2326 5 2
3> 2 4245 -948 0 3273 3596 0 0 0 12353 2326 5 3
4> 2 3273 3596 0 2448 1043 1549 0 0 4179 2326 5 4
5> 2 3488 2585 0 1864 917 1206 0 0 77 31008 5 5
6> 2 -176 481 0 2448 1043 1549 0 0 0 2326 5 6
7> 2 4245 -948 0 2448 1043 1549 0 0 0 2326 5 7
8> 1 3488 2587 0 0 0 0 3 0 20555 2326 5 8
Естественно, графическое приложение к заданию не делается вручную. Программа имеет средства для создания чертежа с помощью своих инструментов.
О подробностях проекта можно узнать здесь - http://clck.ru/ZBtcH
======================
ПРИЛОЖЕНИЕ.
Действия с кодом обозначения Т для точки и отрезка:
11111111 -255 символ 1-255
111111111111111 -32767 место для информации
111 - о-7 место для численного индекса 1-5 или
1111 - позиция 0-15 0-индекса_нет, 6-индекс_"о"
7-прямая_переворачивается
Позиция: Т - символьное обозначение для точки и 2-й точ.отрезка
0 1 2 3 находится в 9-й поз.строки
4 5 . 6 7
8 9 10 11
12 13 14 15
P1, P2, P3 -поинтеры_привязки
( P = No -номер элемента, к которому тек.эл-т привязан)
Н - высота в треугольнике с общим катетом, если точка реализует гипотенузную пропорцию
лог X1 Y1 Z1 X2 Y2 Z2 P1 P2 P3 C DW № (0-12)
1 X1 Y1 Z1 Н 0 0 P1 0 Т C DW No -точка
2 X1 Y1 Z1 X2 Y2 Z2 0 0 Т C DW No -отрезок
3 X1 Y1 Z1 X2 Y2 Z2 0 0 Т C DW No -прямая
4 X1 Y1 Z1 X2 Y2 Z2 P1 P2 P3 C DW No -плоскость по 3-м точ.
5 X1 Y1 Z1 P1 P2 P3 P4 P5 P6 C DWo No -сечение с горизонтальной штриховкой
6 X1 Y1 Z1 P1 P2 P3 P4 P5 P6 C DWo No -сечение с вертикальной штриховкой
__________
16.11.2021
