Инструмент Создать точку

  Когда векторный рисунок - стереометрическая модель, уже построен, то добавлять в него новые элементы нетрудно. Нужно только удлинять в нём прямые, соединять элементы между собой в нужных местах, привязывая к ним концы новых отрезков, и чертёж будет разрастаться как бы сам собой.
  Однако, как я уже сказал, для этого нужна хоть какая-то начальная основа.
  Например, если в условии задания сказано «трёхгранная правильная призма», то она со всеми своими гранями и рёбрами должна быть уже нарисована.
  А если её нет?

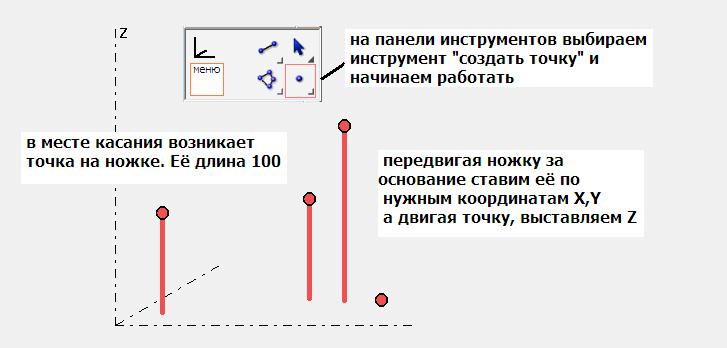

  Вот именно для этой цели – для начального черчения с чистого листа, мне и пришлось изобретать специальный инструмент. Инструмент этот получился весьма простым и эффективным. Собственно о том, как он работает, рассказывается на иллюстрации.
  Если Вам придётся изобретать что-либо подобное, то можете использовать мой опыт. Главная проблема состояла в том, чтобы создавать изображение сразу в стереометрии, ориентируясь на оси, начерченные на рисунке.

     КАК ИЗОБРАЖЕНИЯ ПЕРЕДВИГАЮТСЯ ПО РИСУНКУ

  Расскажу немного об этом. Графика, находящаяся на рисунке, существует в двух видах, это как бы два слоя – закреплённый и незакреплённый, находящийся сверху. И существует два оператора – оператор, закрепляющий незакреплённую графику, и оператор «cls», счищающий её.
  Пока мы водим стилусом в стороне от основания ножки и в стороне от находящейся на ножке точке, ровно ничего не происходит.
  Но если мы поведём стилусом вблизи основания ножки, то она прицепится к нему и станет двигаться. Вместе с прикреплённой сверху точкой, естественно.
  То же происходит и с точкой – только двигаться она станет исключительно односторонне – вниз по ножке, укорачивая её, или вверх по ножке, удлиняя её. Собственно видимость движения создаётся постоянным стиранием незакреплённой графики и перерисовыванием точки на ножке на новом месте.

  Иногда бывает трудным установить сразу нужные координаты X и Y. Поэтому можно вначале установить координату Y, а затем включить сиреневый ластик. Эта опция зафиксирует значение Y и тогда можно устанавливать координату X основания ножки спокойно и без помех.
  Запоминаем результат нажимая кнопку «ok». Нажатая при сиреневом ластике, эта кнопка создаст два элемента – точку и вертикальный отрезок – ножку, идущую к ней. Опция бесцветного ластика создаст только точку.

  Так, расставляя точки и отрезки по всему полю рисунка, мы и создадим первоначальное изображение стереометрической модели.

__________
23.11.2021
