Генератор аккордов с арпеджиатором - 3

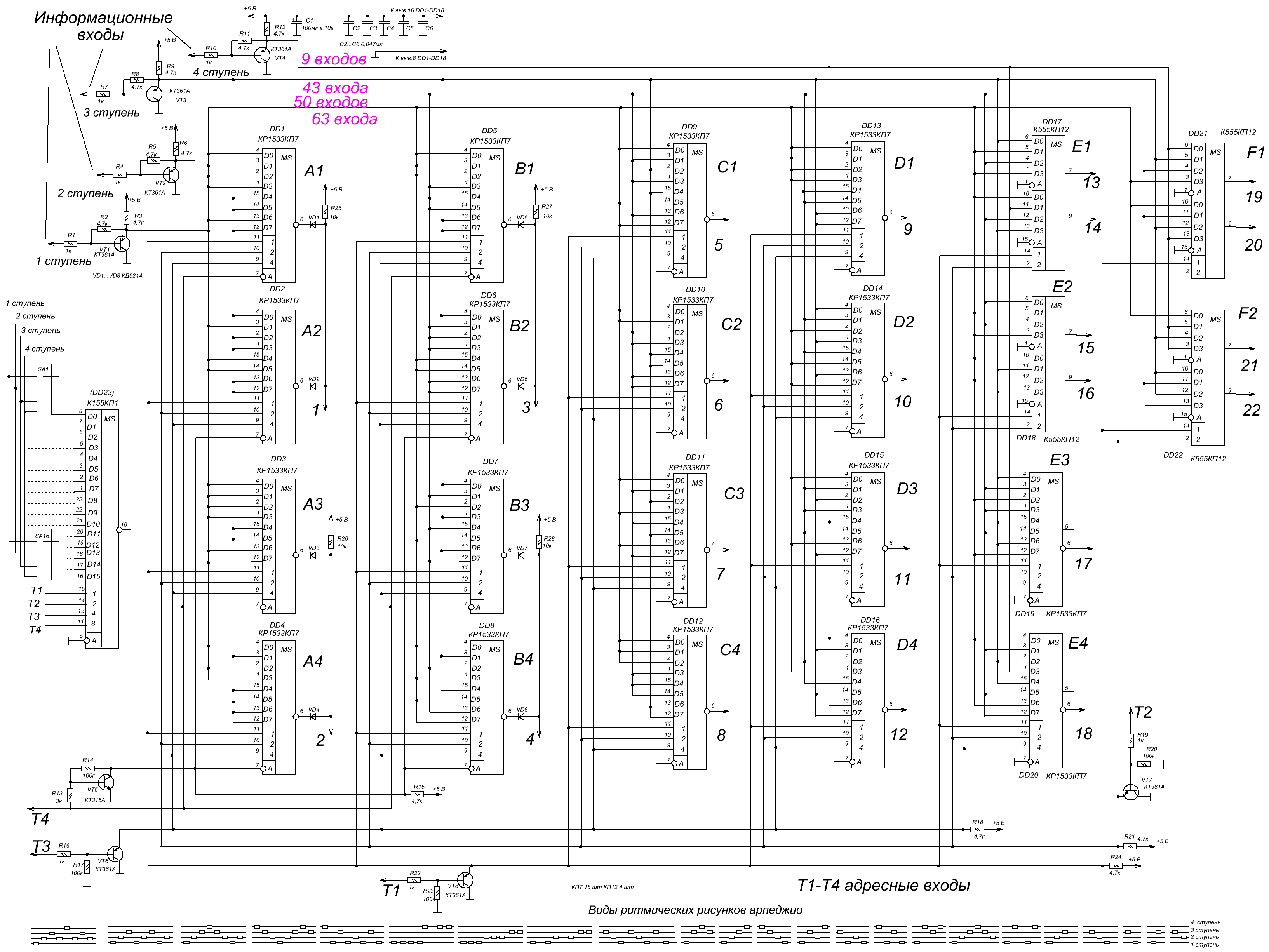

В данной части публикации приводится схема ПЗУ, определяющего ритмические рисунки арпеджиатора. ПЗУ выполнен на мультиплексорах, "программирование" выполнено распайкой информационных входов. Внизу рисунка в виде диаграмм представлены некоторые ритмические пресеты арпеджиатора.
Транзисторы VT1-VT8 использованы для умощения выходов управляющих микросхем. 1-я ступень информационных входов содержит 63 входа, 2-я - 50 входов, 3-я 43 входа, 4-я 9 входов. Адресные шины содержат до 22 объединенных входов. Сопротивления в цепи коллекторов p-n-p транзисторов и эмиттеров n-p-n трагнзисторов могут нуждаться в подборе. Узел с мультиплексорным ПЗУ на практике не проверялся, хотя был почти собран. Предполагаемый потребляемый ток 150-200 мА. Возможно, вместо транзисторных ключей лучше использовать элементы микросхем с повышенной нагрузочной способностью КР1533ЛН8, КР1533ЛИ8, КР1533ЛИ10, КР1533ЛЛ4, КР1533ЛА21, КР1533ЛА22, КР1533ЛА24, КР1533ЛЕ10.
Более экономичной по питанию и, возможно, более простой будет схема с 16-входовым мультиплексором К155КП1 или его аналогом, собранным из ИМС серии К555 или КР1533, информационные шины которого управляются 16-ю 4-позиционными переключателями - подобный вариант изображен у левого края схемы, показаны первый и последний переключатели, остальные подключаются аналогично. Рисунок арпеждио набирается на наборном поле SA1-SA16.
Необходимо учитывать нагрузочную способность выходов микросхем с информационными сигналами и подключать к ним буферы, т.к. при одновременной установке SA1-SA16 в одинаковое положение на одну шину будет подключено 16 входов мультиплексора при допустимом максимуме в 10.
Основную часть схемы и мультиплексорный ПЗУ предполагается питать от двух разных стабилизаторов КР142ЕН5А, расположенных на масивных радиаторах.
 При массовом производстве для лучшей технологичности можно применять масочные ППЗУ типа КР556РТ4 и подобные.
