Кладки из простейших мегалитов Ч. 5

Очень важный вопрос при проектировании кладок - выявление числа рядов блоков в каждом курсе. Для этого мне пришлось анализировать буквально тысячи существующих кладок из простейших мегалитов, а также различных проектов. Данные черпал из учебников, реферативных журналов и "Трудов" строительных организаций. Да и сам делал фотографии сооружений, объездив десятки морских и речных портов.

В части 3 я уже априори сказал, что будет рассматриваться трехрядная кладка. Но как такое найти строго научно?

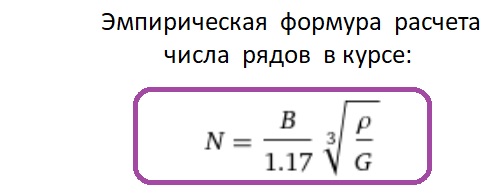

Анализ показал, что блоки в форме куба нигде не встречались. Во всех случаях блоки оказывались, образно говоря, приплюснутыми. И как раз коэффициент этой приплюснутости я и искал. Он оказался равным в диапазоне от 15 до 19 процентов. В среднем 17%. Поэтому эмпирическая формула расчета числа рядов N в каждом курсе кладки имеет вид, показанный на иллюстрации. Для данных, выявленных в части 3 настоящей темы (а именно B=12 м, ro=2.4 т/куб. м, G=95 т), значение N=3.01. То есть уже с уверенностью принимаем три ряда.

Теперь стоит другая важная проблема: как скомпоновать ряды в двух смежных курсах, чтобы нигде швы между блоками не совпадали. Но об этом уже в следующих частях.

5 декабря 2022 г.
