Урайская детская железная дорога в Снежинке

Спецификация на Урайскую ДЖД (экспериментальный образец)


1. Собственно железная дорога (рельсошпальная решётка)
Базовые размеры
Полотно 60 метров (60 000 мм)
Колея 500 мм

Дерево:

Шпалы по 3 на 1000 мм – 180 штук (700 мм х 150 мм х 50 мм)
Доска 50 мм х 150 мм х 4000 мм – 45 шт
Доска 25 мм х 150 х 4000 мм – 30 шт
Доска с откосом  15 шт25 мм х 120 мм х 4000 мм – 15 шт
Доска с откосом  15 шт50 мм х 90 мм х 4000 мм – 15 шт

Металл:
Уголок 50 мм х 50 мм х 5 мм х 3000  мм -80 штук (цена 960 руб/шт)
Тавр тепличный 20x20x2 мм 2м – 60 штук (цена 170 руб/шт) АД31

Крепёж:
Болт с гайкой и двумя шайбами d=10 mm длиной 65 мм – 720 штук
Болт с гайкой и двумя шайбами d=3 mm длиной 15 мм – 360 штук
Шурупы 100 мм  720 шт
Шурупы 70 мм 360 шт
Прокладка резиновая 150 мм х 120 мм х 4 мм 360 штук



2. Подвижной состав

Базовые параметры:
Вагон пассажирский один на 5 мест
Высота 1400 мм
Длина 1400 мм
Ширина 800 мм
Оси колёсные 2
Колёсные пары -2
Колёса - 4
Высота – 850 – 1200
Сидения (стулья) – 5 шт

Дерево:

Доска 150 х 50 х 780 мм – 10 шт
Фанера

Металл:
Уголок 50 х 30 х 5
Подшипник качения с внутренним d=50 mm 8 шт
Колёса стальные с ребордой 10 мм  d=210 mm – 4 шт (спецзаказ токарю)
Стальная ось d=50 mm длиной 700 мм – 2 шт (спецзаказ токарю)
Треугольник стальной (спецзаказ токарю) – 8 шт

Крепёж:
Болт с гайкой и двумя шайбами d=10 mm длиной 65 мм – 720 штук
Болт с гайкой и двумя шайбами d=3 mm длиной 15 мм – 360 штук

Тяговое устройство – спаренный самокат электрический – 2 штуки
Скорость движения не более 10 км в час

Пояснительная записка

Проект предусматривает испытания микроколейной детской железной дороги на базе детского сада №10 «Снежинка» в августе-сентябре 2023 года
Из многих вариантов выбран самый экономный и миниатюрный вариант:
Клея 500 мм (в Красноярске действует аналогичная колея – 508 мм)
Рельсошпальная решетка 60 м
Эпюра шпал 3000
Подвижной состав – один крошечный ваон пассажирский открытого типа на 5 мест (воспитатель и четыре ребёнка 3-6 лет строго сидя
Трасса идеально ровная, скорость не более 10 км в час (2,77 м в секунду) 21,5 секунды прокат в одну сторону
Вместо локомотива два спаренных самоката электрических ведомые водителем
Группа из 20 детей – это пять поездок туда-обратно (самокат движется по доскам между рельсами)
Все деревянные элементы должны быть идеально гладко проструганы конструкция рельсошпальной решётки исключает удар ребенка о рельсы (двутавр стальной) скрытые досками)
Цель экспериментальной модели – доводка всех конструкций и выявление  режимов работы, необходимости платформ, формирование эмоциональной модели сопровождения.
Первые опыты будут проводиться исключительно в нерабочие дни с обязательным участием родителей детей участвующих в пробных прокатах.

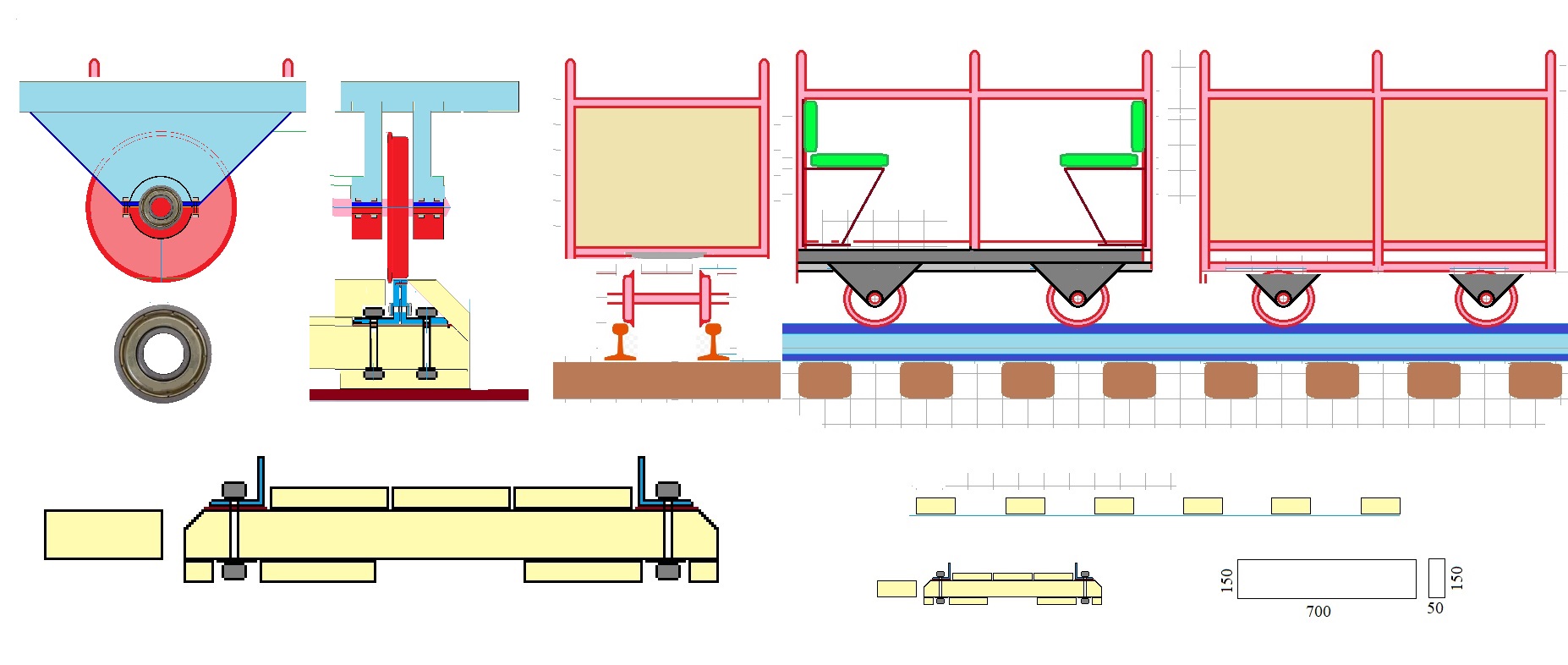

Рабочие чертежи прилагаются
