Собираем первый вагончик Урайской ДЖД

Собираем первый вагончик Урайской Детской железной дороги

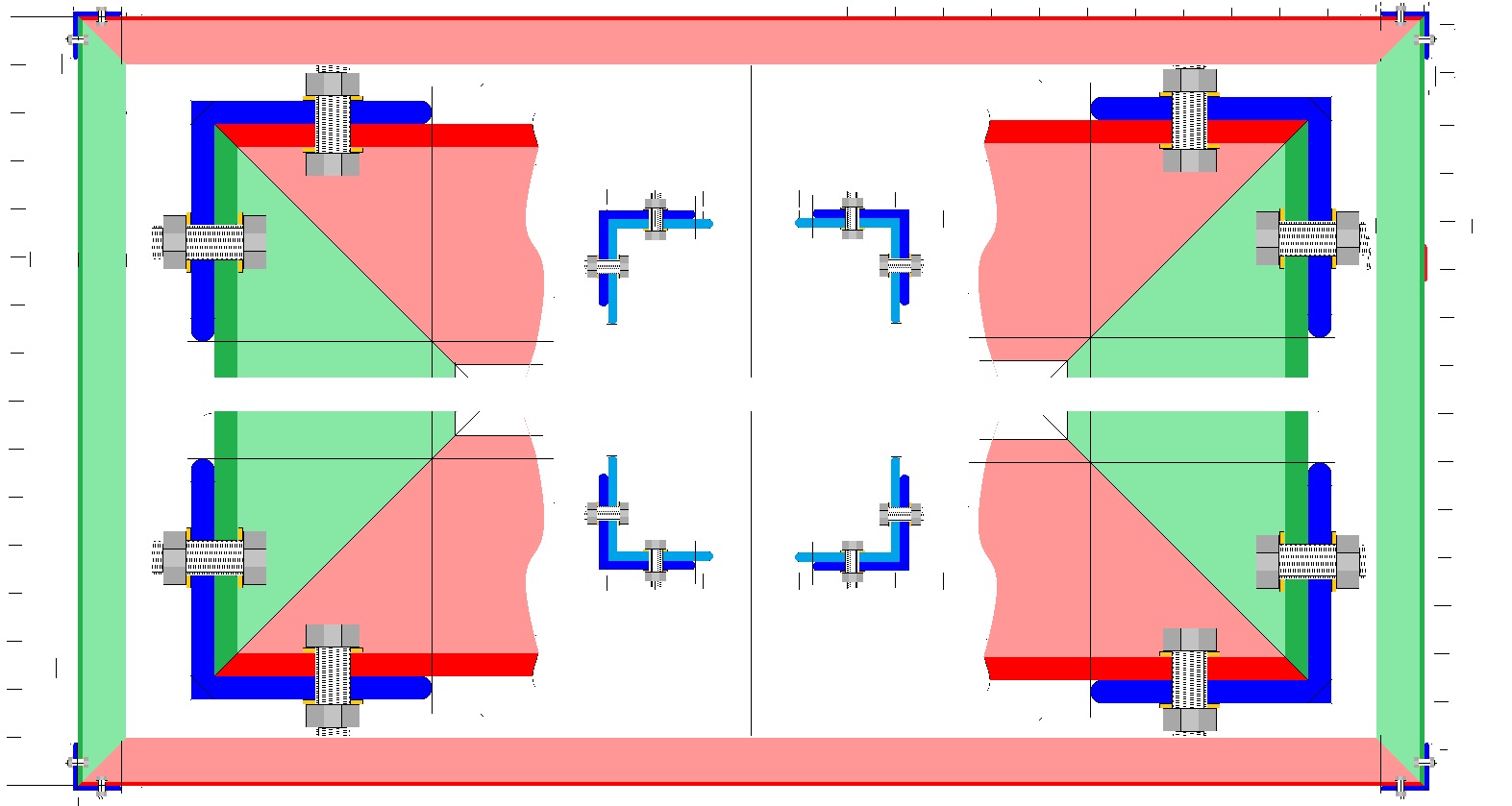

Основа всей конструкции – рама из уголка 50 х 50 х 5 мм
Очень важно точно обрезать (ударение на втором слоге) уголок под углом 45 градусов.
Две длинные стороны рамки имеют размеры 1300 мм на внутренней стороне и 1400 мм на внешней стороне, то есть на стороне второй части уголка.
Две короткие стороны рамки имеют соответственно размеры 800 мм на внешней стороне и 700 мм на внутренней стороне.
Вертикальная стойка – тот же самый уголок опускается ниже нижнего края рамки и к нему подгоняется обрезок такого же уголка. Именно это «прибавление» возьмёт на себя солидную часть вертикальной нагрузки, существенно разгружая основные крепёжные болты рамки.
Таким образом мы получаем основание для нашего пятиместного вагончика

Болтовая сборка позволяет легко транспортировать вагончик разбирая его и собирая на новом месте.

Конструкция вагона:

Стойки – 7
Нижние длинные – 3
Нижние короткие – 3
Средняя длинная – 1
Средние короткие – 4
Верхняя длинная – 1
Верхняя дуга – 1
Верхние короткие – 4
Доски пола 150х50х780 – 15
Фанеры ограждения:
Боковины 700х 390 -4
Фронтальные 290х390 – 4
Тыльные 690х390 – 4
Съёмная с откидным столиком 800х800 – 1
Колеса стальные – 4
Крепёжные треугольники колёс – 8
Подшипники – 8
Валы осевые по заказной конфигурации – 2
Болты с шайбами и гайками
Стулья специальные мягкие – 5
