При построении простого секвенсора по материалам данной публикации определенной трудностью может стать приобретение микросхемы сумматора К155ИМ3 (7483) или ее аналогов. При отсутствии ИМ3 можно трехразрядный сумматор с переносом собрать на микросхемах К555ИМ5, К155ИМ2, К155ИМ1, или использовать более новые сумматоры К555ИМ6 (74хх284) или К555ИМ7 (74хх385), либо АЛУ КР1533ХП3 (74хх181) и аналоги в режиме сумматора.

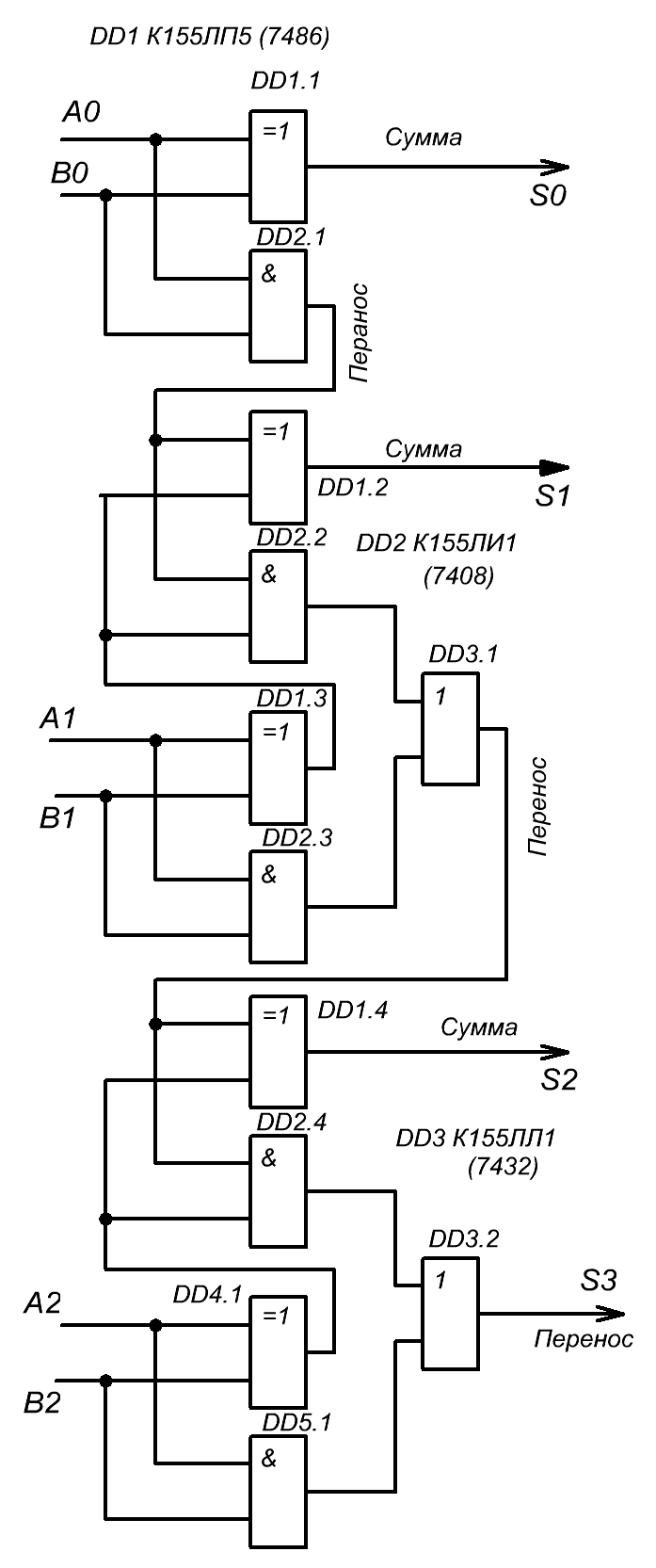

Если не удалось найти специализированную микросхему, трехразрядный сумматор с переносом можно собрать из логических элементов согласно схеме-иллюстрации к данному разделу. Цепи питания и цоколевка на схеме не показаны.
Простой секвенсор - 3
