Старые антенны 2

Это самая худшая антенна на моём судне. Эта ШПА-11. Высокий белый штырь.

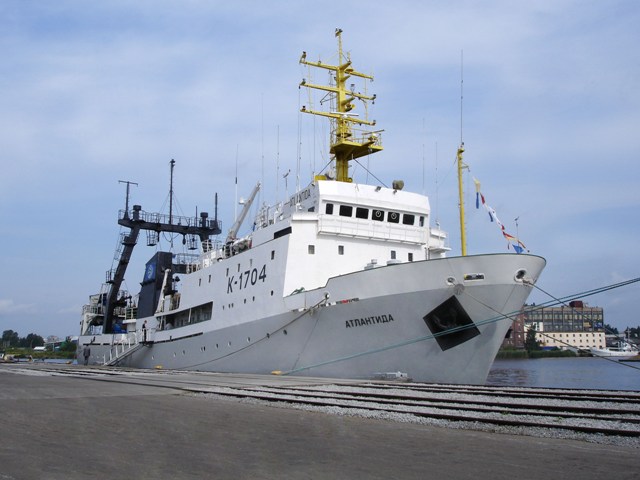

Вон она на фото. Возле фальш-трубы. Беленький низ, чёрненький верх. Самая
высокая. Но самая бестолковая. Что-то в ней намудрили конструкторы. Сигнал
излучает только верхняя чёрная часть антенны, а она всего 4 метра, хотя
вся высота антенны аж 11 метров.
Да там уже в паспорте ШПА-11 написано: КПД-30%. А на самом деле ещё ниже.
Частоты работы от 4 до 30 мегагерц. На приём она вообще никакая. Ноль.

Потом идут антенны из железа, но не немецкие. Наши, из СССР. Штыри приёмные
высотой 6 метров (АПС-6). Они ломались постоянно в шторм. На моём судне
было три типа приёмных антенн. Четыре штыря АПС-6 и два Т-образных луча,
длиной метров по 20-25 и снижением метров 6-8.

Штыри были или составные, на болтиках 3 колена по 2 метра. Или цельные шесть
метров. Оба штыря ломались в шторм одинаково. Как обломками этих штырей
никого не зашибло. Не знаю. Обычно обломыши улетали за борт судна.
Немецкие АПС-6 стояли до последнего патрона и никогда не ломались.
Все приёмные антенны были на носу судна, а передающие были на корме.

Лучше всего и на передачу и на приём работали обычные Г-образные, длиной
метров по 40, проволочные главная и резервная антенны. Немецкая медь на
проводных антеннах была хорошая. Но только первые два года. Потом антенны
рассыпались на зелёный порошок, сгнивали от морской воды. И их заменяли
нашими, которые работали по пять и более лет. Они в ЗИПе лежали, уже
готовые к замене немецких. В ЗИПе лежало ещё куча изоляторов, которыё
частенько разбивали матросы при грузовых операциях на судне.

Лучшая антенна образовалась в Беломорске на береговом радиоцентре
УГФ-2 / УГГ-9. Двухлучевая наклонная V-образная антенна типа V2-46.
Усиление антенны огромное. Начальником радиоцентра в Беломорске был
Михайлов. Как он  всё это провернул с антенной ? Легенда гласит следующее.
Чертёж антенны привёз из Мурманска начальник отдела связи нашей базы. Он
его срисовал на Радиоцентре Мурманского Тралфлота УДК-2. А им чертёж
этой антенны подарил пьяный мичман из ВМФ СССР, который служил на
соседнем военном радиоцентре. Сама антенна компактная, мачта 20-25 метров,
и от неё к земле расходятся в стороны под углом градусов 30-45 наклонные
лучи, сваренные из нескольких биметаллических проводов (шлейфы). Питание
антенны симметричное. А Усиление новой антенны было % в 200 . Я в далёкой
Аргентине её слышал на 5+ баллов.

От Аргентины до Беломорска и Мурманска 10 тысяч километров по прямой.
Меня и в командировку специально отправили в Беломорск, чтобы внимательно
рассмотреть, как новую антенну эту сделали. Она была офигительная. Да всё
красивое работает зашибись. И танки и самолёты. Жаль, что такую антенну на
судно не поставить. Частоты работы передающего Радиоцентра
в Беломорске УГФ-2 / УГГ-9 были: 6430, 8690 (?), 12860 кГц, 16980 (?).

Раньше на антенном поле в Беломорске стояли одни антенны "Надененко" и
ещё два резервных штыря по 11 метров. Но они не работали никогда. Стоячая
волна. Слышимость даже в Баренцевом море была еле-еле. Ещё была антенна на
волну бедствия 500 кГц. Но там вообще ужас висел. Три проволочки хлипкие.
Я эту СВ антенну и не слышал никогда, хоть и частота рабочая у неё была,
и свой отдельный позывной УГГ-9 имелся. Но она почему-то не работала.
А вот новая КВ антенна аж трещала. Пришлось ТВ антенны менять в ближайших
домах. Телевизоры мерцать начали. Азимут направления новой антенны был
выбран на Канарские острова и Аргентину и проходил через центр города
Беломорск. 25 киловатт мощности. Ужас. Гражданский деревенский радиоцентр.
Когда мы рядом с Канадой работали, то эту антенну было отчётливо слышно,
но очень тихо, балла на два. Канада это другое направление, на Запад. А эта
новая антенна была направлена на Юг.

Приёмный радиоцентр УГФ-2/УГГ-9 находился на втором этаже обычного
деревянного барака, но был укомплектован самой новейшей аппаратурой.
Обычно в смену там круглосуточно дежурили два оператора-женщины.
На время отпусков их иногда подменяли радисты из Мурманска. Приёмные
антенны там были обычные морские штыри АПС-6. Связь с Мурманском по
телетайпу мгновенная. Был и радиотелефонный участок, но они работали
через ГТС, поэтому соединения были проблематичными, как через обычный
межгород. Автоматической МТС тогда в Беломорске ещё не было.
Этой телефонией пользовались в основном члены команды судов,
проживающие в Беломорске. Таких "членов" в командах было всего один-два
на команду из 40 моряков.

Недавно был в Беломорске. Пенсию оформлял, а весь архив моей конторы
вывезли в Беломорск. Здание приёмного радиоцентра снесли совсем. От
передающего радиоцентра и антенн ничего не осталось. Рыбный порт стоит
весь разрушенный, как после ядерного взрыва. На причалах пустота и полная
разруха. Куда катится родная страна ?
