УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ ЛЕНТОЧНОГО КОНВЕЙЕРА
Патент Российской Федерации

Суть изобретения: Устройство предназначено для торможения электропривода ленточного конвейера, работающего в двигательном режиме. Сущность изобретения заключается в том, что устройство содержит пускатель, колодочный электромагнитный тормоз и датчик скорости, установленный с возможностью взаимодействия непосредственно с лентой конвейера. Обмотка электромагнитного тормоза подключена одним концом к контактору пускателя на одной фазе со стороны ввода, а другим концом - к другой фазе со стороны вывода и к этой же фазе через нормально разомкнутый контакт датчика скорости со стороны ввода. Устройство обеспечивает торможение электропривода в момент, когда скорость движения ленты конвейера близка к нулю, и предотвращает тем самым скольжение ленты по приводному барабану за счет инерции ее движения при торможении электропривода. Таким образом, исключается истирание ленты конвейера по вышеуказанной причине.
1 ил.
Номер патента: 2010760
Класс(ы) патента: B65G43/04
Номер заявки: 5020420/03
Дата подачи заявки: 08.01.1992
Дата публикации: 15.04.1994
Заявитель(и): Гольберт Артур Ефимович
Автор(ы): Гольберт Артур Ефимович
Патентообладатель(и): Гольберт Артур Ефимович
Описание изобретения: Изобретение относится к конвейерному транспорту и предназначено для торможения электропривода наклонного конвейера, работающего в двигательном режиме.

Задача изобретения состоит в торможении электропривода конвейера при скорости движения ленты близкой к нулю, предотвращая тем самым истирание ленты конвейера за счет скольжения по приводному барабану после остановки электродвигателя.
Сущность изобретения состоит в том, что в устройстве для управления электроприводом ленточного конвейера, содержащем пускатель, колодочный электромагнитный тормоз и датчик скорости, установленный с возможностью взаимодействия непосредственно с лентой конвейера, один конец обмотки электромагнитного тормоза подключен к одной фазе со стороны ввода контактора пускателя, а другой конец - к другой фазе со стороны вывода контактора и к этой же фазе через нормально разомкнутый контакт датчика скорости со стороны ввода контактора.
Указанная совокупность существенных признаков изобретения обеспечивает простоту исполнения и обслуживания, контроль за движением ленты конвейера и торможение электропривода при скорости ленты, близкой к нулю, это исключает истирание ленты за счет ее скольжения по приводному барабану после наложения тормоза.

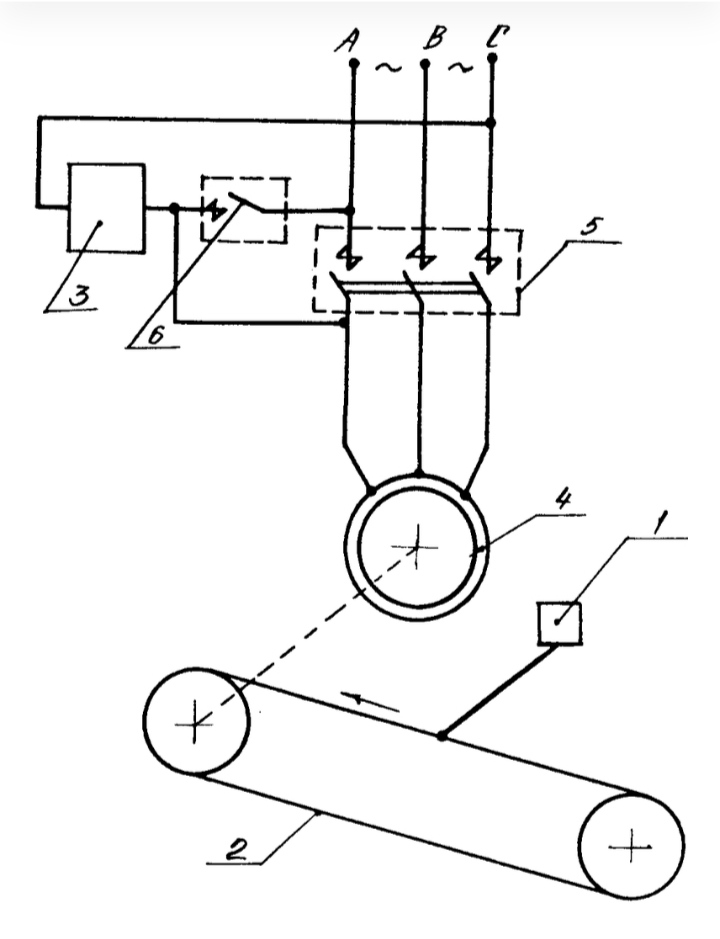

Сущность изобретения поясняется чертежом.
Устройство для управления электроприводом ленточного конвейера состоит из датчика скорости 1, установленного с возможностью взаимодействия непосредственно с лентой 2 конвейера, обмотки 3 электромагнитного тормоза, подключенной к сети питания электродвигателя 4, состоящей из фаз А, В и С, проходящих через контактор 5 пускателя (не показан). Один конец обмотки 3 электромагнитного тормоза подключен к фазе С со стороны ввода контактора 5, а другой конец обмотки 3 подключен к фазе А со стороны вывода контактора 5 и также к фазе А со стороны ввода контактора 5 через нормально разомкнутый контакт 6 датчика скорости 1.
Устройство работает следующим образом. При подключении пускателя замыкаются контакты контактора 5, и напряжение подается на обмотку электродвигателя 4 и обмотку 3 электромагнитного тормоза, тормозные колодки освобождают вал привода, и лента 2 конвейера приводится в движение. При движении лента 2 воздействует на датчик скорости 1, контакт 6 которого замыкается, шунтируя контакт контактора 5, включенный в фазу А.
При выключении пускателя контакты контактора 5 размыкаются, отключая от сети электродвигатель 4. Обмотка 3 электромагнитного тормоза остается при этом под напряжением, поскольку лента 2 конвейера продолжает движение по инерции, и контакт 6 датчика скорости 1 остается в замкнутом состоянии. При движении ленты 2 со скоростью, близкой к нулю, контакт 6 размыкается, обмотка 3 электромагнитного тормоза обесточивается, и колодки зажимают вал привода. Таким образом, момент торможения привода конвейера совпадает с моментом, когда скорость конвейерной ленты близка к нулю, что исключает скольжение ленты по приводному барабану при его остановке.

Изобретено простое и универсальное схемное решение, т.е. оно может применяться не исключительно так, как было рассмотрено выше, а весьма широко.
