Мини-лекции. Искровой разрядник

   Раскручивая тему УЗИП и его окрестности, наткнулся на статью как бы из журнала? С этого всё и началось. Вот далее некоторые обрывки из неё. Да, я нагло вклинился со своим, но лишь для того чтобы Вы не очень вникали в длинные описания, а лишь в главное...

   Новости ЭлектроТехники № 2(98) 2016 (возможно какой-то журнал?)

   Алексей Федоров, ООО «ДЕН РУС»

   ИННОВАЦИОННЫЕ УЗИП НА ОСНОВЕ ИСКРОВЫХ РАЗРЯДНИКОВ ДЛЯ СИСТЕМ ЭЛЕКТРОСНАБЖЕНИЯ

   Устройства защиты от импульсных перенапряжений (УЗИП) не должны ЗАМЕТНО ВЛИЯТЬ на РЕЖИМ РАБОТЫ ЗАЩИЩАЕМОГО ОБОРУДОВАНИЯ [1]. Поэтому ИСКРОВОЙ разрядник — предпочтительный элемент для построения УЗИП класса I (B).

   ИСКРОВОЙ разрядник позволяет отводить предельные токи молнии (до 100 кА согласно [2, 3]), и в отличие от варисторов имеет ряд преимуществ: не имеет ТОКОВ УТЕЧКИ, не ЧУВСТВИТЕЛЕН к перепадам напряжения в сети. И главное, отличается ВЫСОКИМ РЕСУРСОМ даже при частом срабатывании с ПРЕДЕЛЬНЫМИ параметрами молнии.

   Одним словом, спит он значит спит в дежурном режиме... Но вот под действием импульса перенапряжения, просыпается, пробой рождает дугу, и? И по моему мнению, за счёт напряжения сети эта дуга какое-то время поддерживается. А, это значит, что через разрядник протекает ток как при коротком замыкании, и? И, автоматы на входе срабатывают! И, чё? И если для дома, для семьи, маленькая неприятность, то в промышленном масштабе, — das ist katastrophe!!!

  Не думаю, что это Вас так шибко озаботит и поэтому всё что написано до и после, скорее для ознакомления, хотя? В моей практике был смешной и где-то курьёзный случай. Мой, не очень хороший знакомый, однажды похвастался своей покупкой, супернового компьютера! А далее как в фильме «Иван Васильевич меняет профессию»! Итого: Видеокарты, — две штуки, звуковые карты, — две штуки, куртки замшевые... :-)) Спрашиваю его, типа, а на кой хрен тебе это такое?
— А, как же? Новости в интернете читать!
Это всё равно, что купить себе карьерный БЕЛАЗ-самосвал, для езды по магазинам... Это как у Жванецкого, типа приехать на Привоз, на танке и спросить: «Скока,скока? Это шо, кило или весь мешок?..» Проще (чего Вам настоятельно рекомендую) при приближение грозы отключать свой комп от сети и кабель интернета!!! Ведь разряд тока, высокая температура не единственные Ваши враги, приходящие с небес по проводам. А рождённый мощным разрядом электромагнитный импульс проникнет к Вам тихо и незаметно, и без всяких проводов, но больно ударит по карману!!! Видел цену спец УЗИПа для промышленных защит, это около 42000 РЭ. Ну... Кому ведь, что???

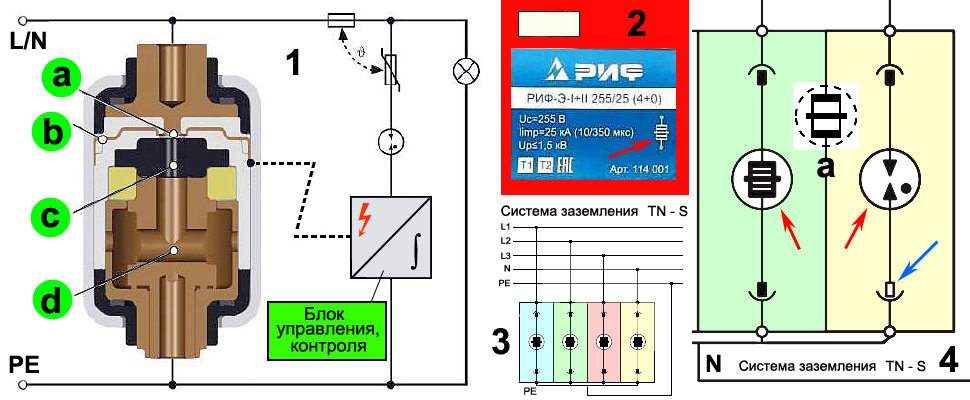

   И вот все стали думать и гадать, как же нам победить эту чёртову дугу? В смысле не дать ей долго развлекаться. Погасить её до того как автоматы на входе очнутся и отключат нам сети... Долго думали и придумали новый вид разрядника НА ОСНОВЕ ИСКРОВЫХ ПРОМЕЖУТКОВ. Вот на рис.1 он и есть. В смысле разрез. В реальности это капсула в которой находится сам разрядник и некое устройство, справа от него. Хотелось бы заметить, что всё это везде обзывается по-разному?! Вот в статье Фёдорова, это ИСКРОВОЙ РАЗРЯДНИК. Вот как звучит в статье какой-то компании: «Искровой разрядник с технологией автоматического гашения дуги.» Или из статьи Фёдорова: «При разработке нового поколения УЗИП компания DEHN + SOHNE усовершенствовала конструкцию искрового разрядника таким образом...» А, до этого мы какими пользовались? В некоторых статьях (и рекламных тоже) пишут: «на основе ИСКРОВЫХ ПРОМЕЖУТКОВ!» Да, в нашей многонациональной стране, даже в одном языке куча всяких искажений, но кто мешает прийти к единому мнению в чисто техническом вопросе??? Получается, что просто обычный разрядник, — искровой, а, тот, что с технологией, какой, — тоже искровой?!

    Ладно бы это было только в название, а как теперь распознать на схемах, да и на самих (некоторых) приборов УЗИП условные обозначения? После того как прочёл статью, стал искать фото таких приборов и вот она, часть четырёхполюсного «РИФа» рис.2. Стрелочка показывает как бы условное обозначение того с технологией! И в том же месте (в поисковике) и тот же «РИФ», но уже с варистором. Значит назначение варистора и этой непонятной штучки одно и тоже?! Может и есть тот ИСКРОВОЙ РАЗРЯДНИК? Вот раскопал применение в схемах УЗИП того искрового рис.3 и крупным планом на рис.4 комбинированного УЗИП. Где тот самый искровой и обычный газовый. А второй, газовый, что тоже искровой или где? Дурдом!!! После долгого рыскания по сетям нашёл ещё одну загадку века! Такая же железяка на искровых разрядниках, но уже другой конторы. И? И с другими условными обозначениями на схемах. Вот на рис.4а оно и есть. Два варианта: Это несколько другое, в отличие от конторы DEHN или каждый по-своему с ума сходит? А, может тот же DEHN фамилию поменял? Вопрос конечно интересный

   Итак, если не считая какого-то устройства в правой части рис.1, то? То на рис.1а, — вспомогательный ПРОМЕЖУТОК FS1. Рис.1b, — управляющий (триггерный) электрод. Рис.1с, — основной ПРОМЕЖУТОК FS2. Рис.1d, — камера уравнивания давления. Значит погоняло НА ОСНОВЕ ИСКРОВЫХ ПРОМЕЖУТКОВ не с потолка появилось?!

   Далее источник (из статьи Фёдорова) так описывает процесс происходящий внутри капсулы с разрядником.

   При воздействии импульса перенапряжения на схему происходит пробой вспомогательного ПРОМЕЖУТКА FS1 между управляющим и одним из основных электродов, что приводит к интенсивной ионизации и пробою основного ПРОМЕЖУТКА FS2, в результате чего между двумя основными электродами загорается дуга. При контакте канала дуги со стенками специальной камеры, выполненными из ГАЗОГЕНЕРИРУЮЩЕЙ пластмассы, выделяется большое количество ГАЗА и образовавшаяся ГАЗОВАЯ СТРУЯ высокого давления вытягивает канал дуги, в результате чего она гаснет. Таким образом можно погасить дугу сопровождающего тока до 100 кА (действующее значение), что расширяет область применения УЗИП, включая в нее МОЩНЫЕ ПРОМЫШЛЕННЫЕ установки с высокими ожидаемыми токами короткого замыкания.

   Литература, на которую ссылается источник:

   1. ГОСТ Р МЭК 61643-12-2011. Устройства защиты от импульсных перенапряжений низковольтные. Часть 12. Устройства защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Принципы выбора и применения.

   2. СО-153-34.21.122-2003. Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций.

   3. ГОСТ Р 51992-2011 (МЭК 61643-1: 2005). Устройства защиты от импульсных перенапряжений низковольтные. Часть 1: устройства защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Технические требования и методы испытаний.

   А, это реквизиты компании которую и представлял в своей статье Алексей Фёдоров! Правда, это данные 2016 г., но всё же?! А, вдруг кому-нибудь, что-нибудь вдруг...

   ООО «ДЕН РУС» 109428, Москва, Рязанский пр-т, д. 10, стр. 18, оф. 2.9 Тел.:+7 (495) 663-35-73, 782-23-76 info(@)dehn-ru.com Скобочки от «собачки» убрать... www.dehn-ru.com, молниезащита.рф

   И последнее! Если у Вас дома нет «Мощных промышленных установок» то можете о прочитанном спокойно забыть! Хотя...
