Мини-лекции. Выбор ОПС1

   В предыдущей мини-лекции мы познакомились с таким явлением как УЗИП. Да, это понятие несколько расплывчатое... Иногда показывают всю систему защиты, называя её УЗИП. В тоже время внутри находятся какие-то элементы защиты которые также называют УЗИП?! Сегодня мы поговорим об ОПС1. В принципе всё это можно называть как вздумается, но от этого суть не изменится. Да встречались и такие штучки, где кроме фирмы ничего не написано? Может где-то сбоку или внизу и есть, что-то? Так, что говоря об ОПС1 будем подозревать о существование и других приборов. Да они где-то как-то фигурируют, но устройство +/- такое же как и у ОПС1. В моём понятии (в отличие от фирменного) ОПС, — Ограничитель Перенапряжения Сети.

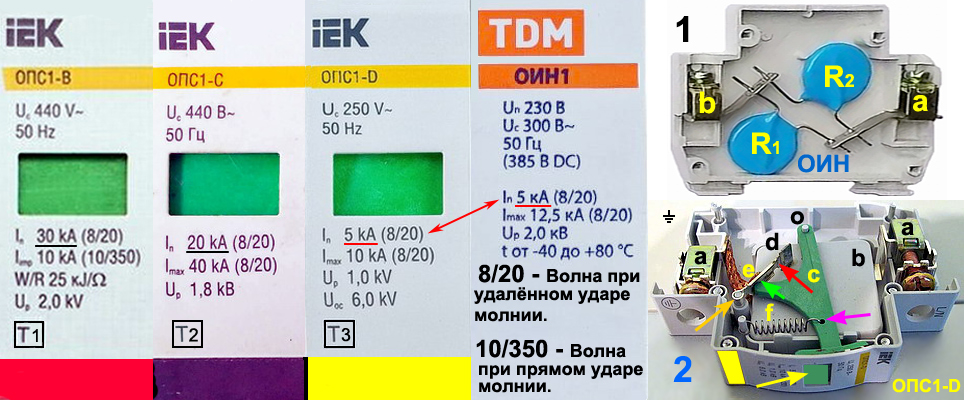

   Наконец-то мы залезем во внутренности этого хитрого прибора. Как видите рис.2 (по жёлтой полоске), та, что впереди, класс III [D]. Всё устройство «монолит» от и до... Позиции [a], контактные клеммы. Правая для Вас это вход, а левая, заземляющая (значок). Позиция [b], отсек варистора (ов). Наверху [d] выходной контакт варисторов. Входной, правая клемма [a]. Контакт механически соединён через предохранительную перемычку (красная стрелочка) с пластиной [е]. Та, в свою очередь может вращаться (в пределах) на оси (коричневая стрелочка). К этой пластине приварен мощный проводник. Второй конец которого соединён с левой клеммой [a]. Всё, цепь организована. Далее, одна механика.

   На оси [o], одним краем вращается очень фигурная, зелёная, пластиковая пластина [c]. Под действием пружины [f] фигурная пластина вращаясь движется по направлению пурпурной стрелочки. И останавливается упираясь в пластину [e] (зелёная стрелочка). На ближнем конце (для Вас) фигурной пластины флажок зелёного цвета. Его видно в окошко (жёлтая стрелочка), говорящего, что модуль готов к труду и обороне. И вдобавок ещё и живой! При определённом времени и сумасшедшем токе (когда варистору капут?) предохранительная вставка (красная стрелочка) разрушается (перегорает). Пластина [e], оказавшаяся без поддержки и под нажимом противной пластины [с], вращаясь, движется по направлению зелёной стрелочки. В свою очередь флажок передвигаясь влево уходит из окна. А, на его место приходит правая половина флажка другого цвета. Какого? Говорят, что красного?.. Вся эта флажковая фигня называется индикатором «износа» варистора?! Хрень какая-то? :-))

   А, что это ещё за анатомический театр на рис.1? Как бы Вам сказать, чтобы не обидеть?! Это ОИН такая же формулировка, да и назначение примерно такое же как и у ОПС1 Ограничитель Импульсного Напряжения. Официально ОПС1 так и назывался. Как устроен ОИН Вы и сами видите: два контакта, два варистора и? И, всё! Видел как-то с одним варистором... Не знаю, не знаю но я только видел ОИН с In = 5 кА. То бишь это хреновина III класса [D], только без механики и флажков. Существуют ли ОИН других классов??? Да, устройство проще не бывает и это по ценам жадных до денег торгашей видно! Если ОИН примерно 250 РЭ, то ОПС1 на рис.2, 2500 РЭ! Почувствуйте разницу... Но существуют и другого типа и ещё дороже, но уже без варисторов. Так вот такая 4-х полюсная хреновина стоит около 42000 РЭ! Но об этом в следующих мини-лекциях.

   И хотя тема мини-лекции Выбор, выбирать-то нечего. И не потому как отсутствие чего-то, а отсутствие понятия чего Вам нужно?! Вот так примерно. В основном ориентироваться в этих чёртовых буквах и цифрах (если они конечно есть?). Или как долбаные производители + торгаши. В обычном магазине что-то, с чем-то? На этикетке написано: «Дата изготовления и срок годности на коробке!» А коробка уже давным-давно в макулатуре отдыхает... Так и у нас, данные в документации, а её нет... Типа, туалет во дворе, а двора нет?!

   То, что я Вам предлагаю сделано конторой IEK вдобавок порядочной. Как видите все (основные) данные на виду и прямо перед Вами. А это, что? Вот они данные внизу. Надеюсь Вы читать ещё не разучились? В смысле буковки латинского алфавита?! А, пример взят от ОПС1-С. Второй прибор слева. Класс-III. опознавательный цвет чёрный. Я же говорю, контора порядочная!

   Uс 440 В; 50 Гц, — максимальное рабочее напряжение – наибольшее действующее значение напряжения переменного тока, которое может быть приложено к выводам ограничителя перенапряжений В ТЕЧЕНИЕ ВСЕГО СРОКА СЛУЖБЫ.

   In 20 кА (8/20), — номинальный разрядный ток – импульс тока формы (8/20) микросекунд в килоамперах (кА), которую ограничитель перенапряжений СПОСОБЕН ПРОПУСТИТЬ МНОГОКРАТНО.

   Imax 40 кА (8/20), — максимальный разрядный ток – импульс тока формы (8/20) микросекунд в килоамперах (кА), которую ограничитель перенапряжений способен ПРОПУСТИТЬ ОДИН РАЗ И НЕ ВЫЙТИ ИЗ СТРОЯ!.


   Up 1,8 кВ, — уровень напряжения защиты – максимальное значение падения напряжения (кВ) на ограничителе перенапряжений при протекании через него импульса тока. Параметр характеризует СПОСОБНОСТЬ УСТРОЙСТВА ОГРАНИЧИВАТЬ ПЕРЕНАПРЯЖЕНИЕ.

   Что такое формы тока типа: (8/20) и (10/350) да ещё и волны рассказано в мини-лекции. УЗИП на варисторах.

   Вот теперь Вы можете сравнивать по цифрам чем отличаются друг от друга классы? И кто здесь главный? :-)) А, главный тот кто и принимает на себя первым удар той мерзавки, негодяйки, - молнии... Это класс I [B], цвет красный. Остальное и сами догадаетесь... Тем более всё расположено в порядке убывания возможности класса прибора и его значимости...
