Мини-лекции. Электробезопасность

   Настало время поговорить о главном, даже я бы сказал о самом главном, — о БЕЗОПАСНОСТИ, ЗДОРОВЬЕ, и ЖИЗНИ Вашей и Вашего окружения!!! Да, знаю, что многие опасаются, боятся и даже истерично относятся к электричеству... По опыту (с 1963-го) знаю что есть, что?! Но! Если Вы трезво будете подходить к вопросу безопасности... Всё будет хорошо! Хуже будет, в любом случае если Вы будете накручивать свои страхи и уже будете готовы себя убить! Нет не воздействием тока, а своими страхами!

   В 60-х нас инструктируя приводили пример поражения человека именно страхом. Могу напутать, но всё происходило в Австрии. Какой-то завод?.. Подстанция или типа того. Там много объектов находящихся под напряжением и не защищены. Нужно было, что-то сделать вблизи, а отключить по какой-то причине нельзя. Если осторожно и не касаясь токоведущих частей ничего бы не произошло, но? В последний момент всё-таки приняли решение и напряжение сняли, а исполнителя не предупредили... И надо же было случиться он нечаянно прикоснулся к обесточенному объекту и умер... От разрыва сердца, убив сам себя и своими страхами!!! И уж никак не поражением током.

   Тем не менее подходите со всей строгостью к вопросу безопасности! Дайте себе установку, что Вы живёте в стране непуганных идиотов, от которых можно ожидать чего угодно... Так на моей прежней работе был, мягко говоря (очень) глупый Главный инженер. Мне нужно было в неудобных условиях что-то отремонтировать. Я взял и отключил в общем распределительном щите линию. Оно по всем правилам нужно повесить предупреждающий плакат, но его в конторе отродясь не было. Отключенные потребители начали по цепочке жаловаться и до Главного... А, он такой добренький, такой заботливый... Хоть бы своей тыквой подумал, что если АВТОМАТ ОТКЛЮЧИЛСЯ, значит где-то НЕИСПРАВНОСТЬ?! И? Уж думаю догадались, что произошло?! Дать бы ему кувалдой по башке... Так, что: придурков, дураков, идиотов при всём неуважении, учитывать надо!!!

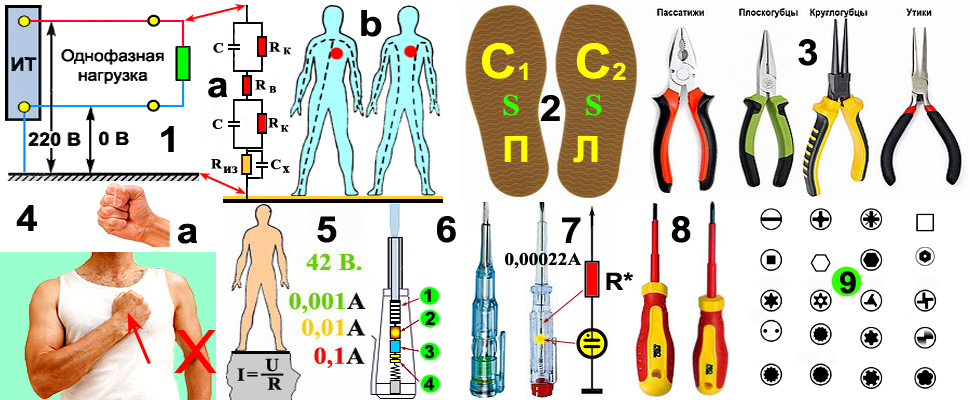

   Итак, мы пока в старом доме. Два провода, один из них нулевой и заземлён. И тогда рис.1 между вторым проводом (фазным) и землёй будет 220 В. А, это, что? Ведь ток переменный! Где талию будем делать размером 220 В? Если мы примем максимальное значение на синусоиде за единицу, то 220 будет находиться на уровне 0,707. Почему? Потому как везде говорится о действующем напряжении или токе. А, это в свою очередь означает, физическое воздействие переменного тока (при максимальном значение в 1) равно воздействию постоянного тока величиной в 0,707 от 1 переменного! То есть если 220 это уровень 0,707 то 1 это? Правильно думаете! Это 311,2 В примерно. В смысле для экстремалов информация в бесшабашную башку!

   Вернёмся к рис.1a это эквивалентная схема тела человека с точки зрения воздействия тока. Где: Rк, — сопротивление кожи в верхней точке воздействия, аналогично и в нижней точке. Rв, — внутренние сопротивление тела. Rиз, — сопротивление (естественной или искусственной) изоляции. И наконец ёмкости С в местах прикосновения. На рис.1b показаны два варианта поражения током человека. На самом деле вариантов больше, ровно столько, сколько вариантов точек прикосновения. И ещё об идиотах, и надеюсь, что Вы всё сделаете чтобы к той категории не относиться... Как случилось и со мной в 60-е... И совсем недавно в нашем городе. Было (есть?) явление, как добыча меди любым способом, в том числе и кража проводов с электроподстанций! Что уж хотел сделать вор-идиот внутри подстанции и под напряжением? Короче похоронили и? И вот появился следователь-идиот расследующий этот случай, и? Тоже полез туда же и под напряжением. Естественно похороны... Головой думайте, а не?..

   А, что это ещё за шлёпанцы на рис.2? Это условно ступни ног. Ведь даже если Вы стоите на сверхидеальной, изолированной поверхности через вас всё равно будет протекать ток. Потому как Ваши две токопроводящие ступни ног и земля будут образовывать два конденсатора С1 и С2 и каждая обкладка поверхностью S. А конденсатор (ёмкость) является проводником переменного тока. Да ток через него маленький (для 380/220В.), а вот если 30 тысяч?.. Ведь отвёртка индикатор (на неоновой лампе рис.7) светится при прохождении тока через Вас отчасти и через Ваши ёмкости...

   И ещё на заметку. Если Вы рискнёте, что-то делать как бы под напряжением, то? Да, если Вы ковыряетесь под потолком с люстрой. Стоите на стремянке, на деревянном полу, да ещё в сухой обуви, Вы скорее всего ничего от соприкосновения и не почувствуете. А если всё это на полу в ванной Вы тоже не почувствуете. А, если кто-то, скажем ребёнок босяком или держась за ванну коснётся Вашей оголённой ноги??? Помните это!!! Вы не одни! Поражены будете и Вы и ещё кто-то?! По ходу мини-лекций мы ещё будем возвращаться к теме безопасности! А в общем виде это здесь: http://proza.ru/2018/09/24/869 и это невзирая на лица...

   На рис.5, так для справки: опасные напряжения считаются с 42 В. и выше. Величина тока через Вас по опасности сверху-вниз... Ток в 0,1 ампер, и от Вас останется лишь светлая память!

   Ещё немного о Вашем инструменте которым Вы будете работать. Хотя это скорее всего может быть только пожелание чем реальность? И если Вы мужского пола и у Вас в доме того инструмента, что между ... есть ещё что-то, это плюс!!! :-))) Итак, на рис.6 отвёртка-индикатор: слева схема-устройства. Где:  Где: 1 - резистор типа ВС; 2 - светодиод; 3 - транзистор-усилитель; 4 - элементы питания (Батарейки. Хотя это и неправильно!). Справа общий вид. На рис.7 самая простая отвёртка-индикатор (общий вид) и справа схема. В соответствии со схемой через отвёртку протечёт ток в 0,00022 А. А, через Вас и того меньше. При «безопасном» токе в 0,001 А. Про всё, что на рис.3 и 8 думаю Вам понятно и без слов. Изолированный инструмент не только удобен, но и защищает Вас от неприятности... На рис,9 конфигурация отвёрток (ключей) и стало быть того чего Вы захотите открутить, а у Вас нечем? Это про идиотов придумывающих всё это?! Ведь Вы домашний электрик на все руки от скуки! :-))

   То о чём я хочу сказать под занавес, это информация на память и уж никак не настоятельный совет где-то в чём-то?! Так о чём? Как я не искал в интернете так и не нашёл?! Чего? Того, что происходит с человеком в момент поражения и как его избежать? Так ведь... Ну, да... Если Вы знаете точно на что идёте. А если нет, что тогда? Вот Вы (к примеру) подходите к распределительному щиту и хотите открыть дверцу... Вы уверены, что она не под напряжением? Да если по правилу, тогда конечно. А если нет? А у Вас проверить нечем и что тогда. Я на работе сталкивался с этим почти каждый день... Есть ли где-нибудь то о чём я Вам хочу рассказать, не знаю??? Посмотрите на рис.4а. Так реагируют мышцы руки при воздействие электрического тока. Правильно, кисть превращается в кулак. И если Вы взялись ладонью за оголённый под напряжением провод, он будет зажат рукой и всё! А, что на рис.4? Так будет выглядеть рука после поражения...

   Если вдруг Вам всё таки придётся проверить находится что-то под напряжением (жизнь, девка непредсказуемая) прикасайтесь не ладонью, а тыльной стороной ладони как показано на рис.4 красной стрелкой. Вторая рука за спиной!!! Ведь в квартире с сухими полами да ещё и обуви прикосновение даже к фазному проводу Вы скорее всего и не почувствуете. А, если вторая рука коснётся второго (нейтрали) провода, водопроводной трубы или батареи отопления... Будет самое опасное поражение, через область сердца. Такое касание было у меня случайное напряжения в 29 тысяч вольт. Конечно это было не переменный ток (220 В.), а постоянный и значительно выше, но эффект был... Чем закончилось? Я поранил руку. Нет не поражением током. А реакцией мышц руки как на рис.4... С вытянутого положения рука приняла положение показанное выше, но при движении через кучу железяк. ЭТО ИНФОРМАЦИЯ, А НЕ СОВЕТ!!! Для чего Вам голова дана??? И не мечтайте о том, что Вы разожмёте руку, отбросите провод... Ведь на всех предупреждающих плакатах показана рука касающаяся оголённого провода и типа Вас током токнет! И нигде не говорится о мышцах руки и реакции?! Вы будете парализованы (временно конечно) и будете всё видеть и ничего не сможете предпринять?! Конечно (как было и со мной) когда область поражения будет локальной (только часть ноги, руки или вообще тела,) то шанс освободиться конечно есть. Главное не растеряться...
