Мини-лекции. УЗО плюс...

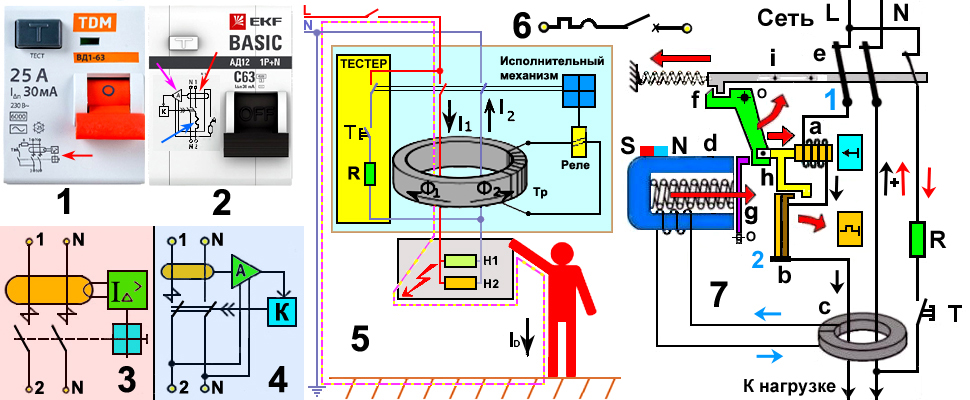

   УЗО, это всего лишь Устройство Защитного Отключения. Вот интересно, а до того какого отключения было? ПАР или автомат? Ну, те отключали защищая квартиру от пожара в основном или как минимум проводку или счётчик... А, УЗО защищает Вас и ваших близких, родных... А уж если в доме водятся малолетние бандиты, то УЗО... Лучшее не придумано, пока ещё?! Так, что это такое? Ну, что это прибор, понятно... А, точнее? Точнее (пока ещё) на рис.5, и то некое пояснение, что есть, что?!

   Впервые с этим УЗО я столкнулся где-то в середине девяностых... Новый дом (нет не мой), новая квартира. Шмон с электрикой навести нужно было. А, я же экстремал, значит всё под напряжением... Да, стремянка, обувь, изоляция и ... И копаясь в светильнике, и вдруг напряжение исчезло? Смотрю автомат сработал. Странно, короткого не было? С матом (без этого никак) включаю и только... Опять отрубилось... Хозяин просветил! Это про УЗО! :-))

   Главным во всей этой истории является ДИФФЕРЕНЦИАЛЬНЫЙ ТРАНСФОРМАТОР! В чём суть? Кольцевой сердечник. Через него транзитом проходят провода от сети прямым ходом к потребителям. В общем виде это нагрузка: Н1 и Н2. Ток протекает по одному проводу (L), для нас условно вниз и точно такой же вверх но уже по другому проводу (N). Ток по одному проводу и по другому по величине равны, но направлены в разные стороны. По идее они рождают и противоположные магнитные потоки:Ф1 и Ф2. Стало быть они компенсируют друг друга и во вторичной обмотке ток не наводится. Реле подключенное к обмотке спит (реакция нулевая). Но вдруг произошла утечка тока на металлический корпус какого-то устройства. А, Вам приспичило прикоснуться корпуса. И тогда? Тогда через Вас на землю пойдёт тот самый ток утечки. Что произойдёт? По проводу L пойду сразу два тока: один через нагрузку, а второй через Вас! Баланс системы будет нарушен. Из-за тока утечки компенсация не произойдёт, суммарный магнитный поток будет не равен нулю. Ток во второй обмотке аналогично, тоже не равен нулю и пойдёт через обмотку реле, и? И всё придёт в движение... Реле толкнёт исполнительный механизм. Тот в свою очередь отключит нагрузку от сети! А, Вы даже не успеете испугаться?! Вот такая система получилась.

   Теперь чтобы жизнь наладилась нужно всё включить вручную. И конечно найти утечку и устранить. А, что ещё за ТЕСТЕР сбоку пристроился? Он нужен для проверки всего УЗО. Нажатие кнопки Т мы создаём как бы утечку через резистор R. Если всё нормально УЗО отключит сеть. А, что если соединить УЗО с автоматом? Дёшево и сердито! Уже! Уже объединили (корову с медведём) и назвали ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ или сокращённо диффавтомат. УЗО и автомат в одном флаконе. Вот на рис.2 он и есть во всей красе! Вот такой вид имеет и УЗО рис.1. А как же их отличить? Если это УЗО, то есть пимпочка Т. А, если это дифф..., то есть признаки автомата и УЗО. Та же пимпочка Т. И С16, номинальный ток автомата и ещё ниже тоже ток, но маленький всего лишь 30 мА. Это и есть тот ток утечки при значении которого и сработает УЗО! Есть и меньше ток... Если о бандитах то лучше, чтобы ток был меньше. У них же и кожа нежнее, да босяком шастать могут... Имейте это в виду... Внутри прибора все те же составляющие как УЗО так и автомата. Вот только механически они объединены. Стало быть отреагировать могут по трём причинам...

   На рис.7 «игрушечная» схема прибора, хотя в жизни всё выглядит иначе. Рассмотрим как бы устройство? Итак:

   a, — электромагнит с подвижным сердечником;
   b, — биметаллическая пластина;
   c, — дифференциальный трансформатор;
   d, — магнитоэлектрическое реле;
   e, — контакты выключателя;
   f, — вращающийся на оси О рычаг удерживающий планку i с контактами выключателя;
   g, — часть реле d, вращающийся на оси О рычаг;
   h, — рычаг связанный с сердечником электромагнита;
   i, — планка с контактами выключателя.

   На картинке диффавтомат в исходном, рабочем состоянии. Под воздействии и противодействия пружине магнит удерживает рычаг g прижатым к сердечнику реле d. Ток спокойно циркулирует по цепи L - N. При появлении тока утечки, ток со вторичной обмотки трансформатора С поступает на обмотку реле d. Создаётся электромагнитное поле которое в определённые полупериоды ослабляет поле постоянного магнита и пружина отбрасывает рычаг g (для нас, вправо). Рычаг нажимает на рычаг f который поворачиваясь на оси О освобождает планку i с контактами. Планка под воздействием пружины двигается влево тем самым разрываются линии L и N заодно цепь тестера. Аналогичная картина при коротком замыкании. Здесь на рычаг f действует электромагнит посредством сердечника и рычага h. При продолжительном токе большем номинального этим грязным делом занимается би-пластина b! Через тот же рычаг h. Красные стрелочки указывают движение частей автомата+УЗО. Очень надеюсь, и это самое ГЛАВНОЕ, что Вы усвоили какую важную роль безопасности играет УЗО?!

   И под занавес. УЗО бывают в общем виде двух схематических модификаций: ЭЛЕКТРОМЕХАНИЧЕСКИЕ рис.3 и ЭЛЕКТРОННЫЕ рис.4. Считаются лучшими электромеханические. Электронные же в отличие от электромеханических требуют отдельного питания. Они отличаются и по принципиальной схеме. То, что мы с Вами разбирали и есть электромеханическая. А вот в дифф... электронная рис.2. Не всегда, но на лицевой или какой-нибудь стороне прибора размещают схему. Вот у нашего диффавтомата она и есть прямо на передке.

   Красная стрелка показывает, что на схеме есть диффтрансформатор (значит это УЗО), синяя говорит, что присутствует схема автомата та, что на рис6. И кроме того ещё и С63 рабочий ток автомата. Пурпурная же стрелочка показывает на треугольник с буквой А по центру. Это и есть электронная схема (микросхема и прочая бурда), отслеживающая разбаланс токов. Хотя для Вас точно никакой разницы нет! В смысле по большому барабану!!! Вот пожалуй и всё.
