Мини-лекции. Реле напряжения РН-113

   Выходной день. В прихожей занимаюсь уборкой. Вдруг светильник вспыхивает невероятно белым светом. Тотчас из кухни доносится рёв холодильника и вибрация... Конечно, если бы я был женщиной, то стоял бы в неведении и ждал когда это всё закончится?! Мгновенно наотмашь бью по автоматам (ПАР) на электрощитке... По какой-то причине в сети повышенное напряжение?! Немного погодя, замеряю напряжение на входе, всё в норме. Всё включаю. И опять рёв холодильника... Наугад иду искать причину... Вдруг это в подъезде?

   Сцена. Открытая дверь в квартире, два этажа ниже. Из квартиры валит дым. Стоит молодой человек: два высших образования, дурак, дебил, идиот! Стоит и таращится на электрощиток А из него валит дым. Как потом выяснилось полез в щиток... Что он там пытался сделать? Одним словом устроил короткое замыкание... Включает пакетный переключатель (пакетный, это переключает поворотом ручки, по часовой или против) и?.. И на всей линии нулевое напряжение. Почему? Потому как у нас в ЖКО (ЖКХ) набирают всяких первых попавшихся... Идиот, как бы электрик. Чтобы не бегать в подъезд каждый раз, вместо положенного предохранителя в подъезде поставил в 5-10 раз большего номинала. Естественно он и не думал перегорать! Быстрее вся проводка в подъезде выгорела бы! Чем всё это закончилось? У моей соседки сгорел радиотелефон. Он же не холодильник. Скончался тихо, бесшумно... Знаю найдётся читатель который может спросить, мол если на линии короткое замыкание, то откуда сверхвысокое напряжение взялось? Как такое могло произойти? И главное, как защититься от дураков, идиотов с двумя высшими образованиями?!

   На вопрос о коротком замыкании и последствий подробнее вот здесь: http://proza.ru/2018/10/01/997 Мини-лекции Электросети. Защита от идиотов. Если лень читать то вкратце принимайте как есть. Ток у нас «трёхфазный» (правильней, сети трёхфазные). В дом приходит четыре проводка: три фазных, L1, L2 и L3 и один нейтральный (нулевой) N. До нас (Вас) доходит один из фазных и нулевой. Если дом более-менее новый, то возможно и заземление, защитный проводок PE. Между L и N действующее напряжение 220 В. (0,707 от максимума) Максимальное значение амплитуды где-то 300-311 В. Так как три фазы связаны с собой, то нарушение режима одной, отражается на двух других. В основном, как правило фазное напряжение лишь +/- равно 220 В. Так в идеальных сетях при коротком замыкании L и N, одной фазы и нейтрали, на других фазах напряжение может достигнуть линейного (действующего), то есть до 380 В. А, по максимуму все 537+/-! Отсюда и все беды. И наоборот, повышение на одних приводит к снижение напряжение на других и ниже 220 В. При любом раскладе для нас, точнее электроприборов опасны как высокое так и низкое! Конечно, если у Вас кроме электрической плитки (и дохлых мух) ничего нет, то и риск незначительный. А, вот для тех, что с электроникой повязан как высокое, так и низкое напряжения опасны. И как нам быть? Ну, да ставить стабилизаторы, бесперебойники... Если у Вас денег куры не клюют?! Много значит... А, если нет?! Что тогда остаётся делать? Ставить защиту от идиотов!!! Дурдом имени ельцина никто ещё не отменял! Это про дураки и дороги...

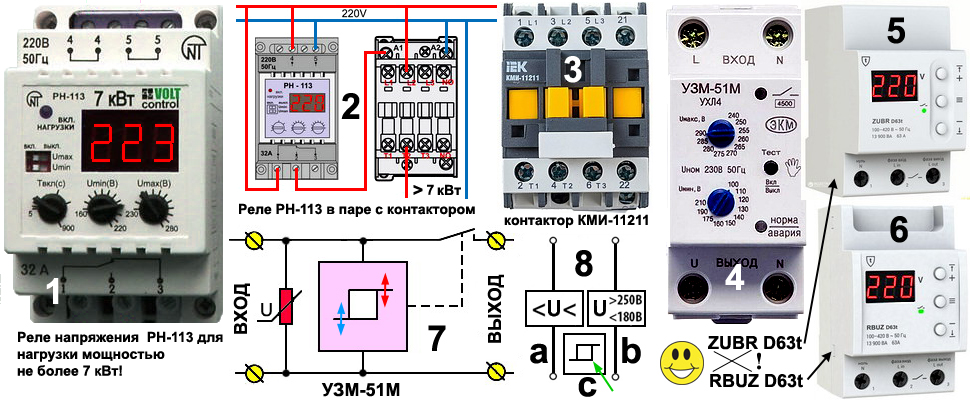

   В общем виде приборы защищающие нас от всяких напастей называются РЕЛЕ НАПРЯЖЕНИЯ. Более всего до недавнего времени встречалось реле типа РН- и далее цифорки модификаций. Вот скажем РН-113 на рис.1 с пояснением. Условное (общее) обозначение такого типа реле на рис.8а, а более конкретно на рис.8b. Так, что такое РН и, что оно делает, это реле? В общем виде это всего лишь ЭЛЕМЕНТ ПОРОГОВЫЙ, ГИСТЕРЕЗИСНЫЙ (ГОСТ 2.743-91). А, для нас нечто, ограничивающее напряжение поступающее из сети. Вот на рис.8с, в квадратике, его условное изображение (зелёная стрелочка). А, на рис.7, в конкретной схеме (правда другого реле, о нём далее) красная двойная стрелочка показывает изменение верхнего порога, а синяя нижнего. Так вот РН и отключает Вас от сети при либо напряжения в сети более заданного, либо тоже заданного, но менее. Для это есть ручки настроек, а такое реле обозначено на рис.8b, с указанием пределов регулировок. Так на рисунке это пределы [> 250 В. и < 180 В.]. Кроме того и время включения-выключения. На рис.1 и видны ручки настройки реле под конкретику... В общем у каждого типа реле свои тараканы, и с каждым, конкретным, отдельно разбираться надо! Если у Вас мощность всей квартиры не более 7кВт, то используется только само реле, а более, то только с посредником - контактором. На рис.2 схема соединения, а на рис.3 сам красавец - контактор КМИ-11211. А, какие ещё реле в ходу (интернете) Это ZUBR и RBUZ, что в принципе одно и тоже. Там какие-то заморочки у производителей и что-то с Украиной??? Как бы делают разные конторы, а название одно и тоже... Короче сошлись на изменение названия изделия. В этих реле (ZUBR - RBUZ) настройки кнопочные, но думаю, что Вы не будете каждый день менять эти чёртовы настройки, привыкните и к кнопкам.

   Особо из всей этой банды выделяется так называемое УЗМ-51М. Это Устройство Защитное Многофункциональное. В чём вот только? На скромной схеме два элемента: тоже реле напряжения (Элемент пороговый, гистерезисный) и плюс на входе ВАРИСТОР. С ним мы ещё познакомимся в будущем, а пока... Он защищает нас (или само УЗМ?) от импульсных, высокопотенциальных помех, способных нам подпортить нашу электронную жизнь!
