Мини-лекции. Домашняя сеть

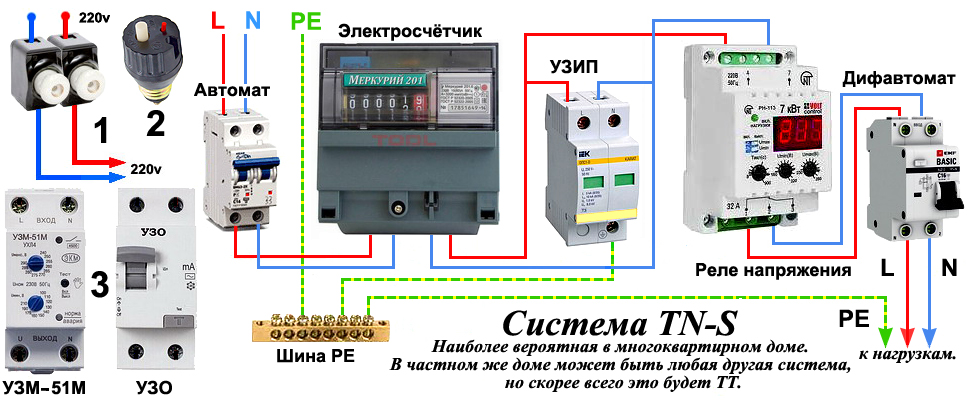

   Ну, вот сеть в дом запустили. ПАР запустили и даже автомат который выключатель. А, что потом? Это и всё? Нет не всё, это только начало... Вот на картинке электрохозяйство обычной квартиры и оно же как часть дома (частного). Конечно здесь не показаны всякие выключатели, светильники, розетки... Но они конечно будут при любом раскладе, а вот то, что на рисунке, как сказать? Может да, а может и нет и особенно в частном доме.

   С ПАРом или автоматом, тут уж никуда не деться. Счётчик само-собой и не хочешь так заставят поставить. А, остальное? Как бы Вам сказать?! В силу разных причин, может ставить, а может и нет?! По крайней мере у меня 50 лет назад счётчика вообще не было. А, сейчас только ПАР и счётчик да ещё система электроснабжения типа TN-S. И то появилась недавно. До того как была TN-C... И пока мы с Вами не изучим всё-всё остальное и плюс причины, Вы не сможете принять правильное решение?!

   Итак, первым после счётчика на очереди УЗИП. Устройство Защиты от Импульсных Перенапряжений. Что такое ИМПУЛЬС? Импульс, от немецкого Impuls, французского impulsion «толчок». Латинского impulsio «повод» и impello «приводить в движение» — Одиночный электромагнитный всплеск. Да, там есть ещё разные толкования, но нам это более всего подходит. Если есть несколько импульсов, следующих друг за другом, то это: серия, пачка и тд. импульсов. Природа их может быть разная от коммутационных и до природных грозовых разрядов, молний. Нам-то от всей этой природы не легче, главное, защититься самим и защитить то, что само не может защитить себя. Подробнее об этом в других мини-лекциях и как минимум ещё в пяти.

   Следующим прибором на очереди, РЕЛЕ НАПРЯЖЕНИЯ. Хотя правильней было бы Реле Контроля Напряжения, ну, дык?! ОНО так и называется РН-113. Вы особо-то в цифры не упирайтесь, все эти РН имеют много видов и модификаций. И стало быть, прежде чем... Так, что оно делает в трёх словах: следит за напряжением и как только, так сразу и отключает Вас. Потом конечно включит когда напряжение войдёт в норму!

   Следующая жертва, это дифавтомат. Или более пространно, дифференциальный автомат. А точнее совместные два прибора: автомат и УЗО. А, УЗО, это чё? УЗО, это всего лишь Устройство Защитного Отключения. Один из вариантов на рис.3. Вкратце, при утечке тока и что ещё хуже который пройдёт через Вас, УЗО сработает и отключит сеть... Ещё короче спасёт Вас от поражения!!!

   И совсем немножечко об УЗМ-51М. УЗМ, - Устройство Защитное Многофункциональное. Мы про это вспомним когда будем говорить про УЗИП! Потому как УЗМ, это РН+УЗИП, правда не очень полноценный...
