Мини-лекции. Джентльментский набор

   А, это, что ещё за выставка приборов? Ну, это так сказать джентльменский набор для Вашего счастья! Вообще-то всё это более касается владельцев личных, частных домов (коттеджей). Каждый из приборов выполняет свои функции. Некоторые являются объединением двух других выполнявших разные функции, но одинаковой реакцией. Но обо всё и каждом в следующих мини-лекциях, а пока это лишь обзор в общем виде так сказать. Это чтобы Вы, в будущем не спрашивали сто раз про это чё?!

   В СССР этих приборов почти не существовало, по крайней мере у населения, нас стало быть. Что у нас в квартире (доме) тогда было? Если не считать счётчика, то это две, а то и только одна керамическая (ие) «фарфоровые» пробки в смысле предохранители. Те, что срабатывали при перегрузках или чаще всего при коротких замыканиях. Ведь теоретически при коротком замыкании (закон Ома) ток стремился к бесконечности. Так, что до пожара один шаг! Недаром же наши доблестные пожарные все криминальные поджоги кровавых бандитов старались свалить на вдруг откуда не возьмись, короткие замыкания... Они тоже хотят жить, в смысле пожарные, если уж власть принадлежит кровавым бандитам...

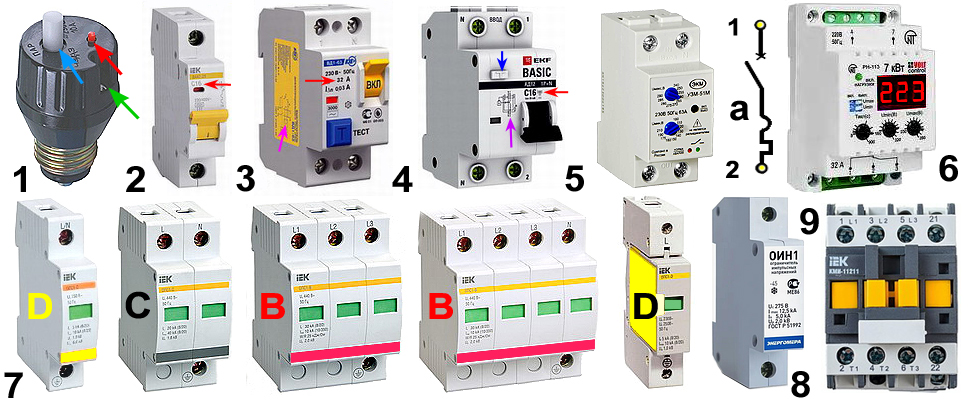

   Но, чем дальше в лес, тем... Короче были разработаны штучки под названием ПАР. Нет это не про женскую баню да и вообще не про баню, а ПАР это Предохранитель Автоматический, Резьбовой. Такой же цоколь (Е27) как у их предков, «фарфоровых» пробок. Вот такой на рис.1 Вы и видите. И как минимум: белая кнопка, включения, а красная маленькая для сброса, отключения. При нормальном токе ПАР пропускает этот самый ток через себя, а при большом или очень большом срабатывает и отключает Вас от сети и пожара в придачу! Так, что не будьте как наш главный очень инженер?! Если ПАР сработал, значит где-то неисправность? Хотя всё это может быть кратковременное, но тем не менее... Зелёная стрелочка указывает на присутствие головки винтика. Дело в том, что сам ПАР состоит из двух половинок. В первых вариантах половинки склеивали и ПАР как бы разбору не полежал?.. А на рис.1 более новая версия и Вы теперь спокойно можете провести «вскрытие».

   На рис.2 тот же ПАР только как видите конструкцией не вышел... И если Вы спокойно могли «старинные», керамические поменять на ПАР особо не напрягаясь, то с этим так не получится! Его зовут, если по-простому - автомат (автоматический выключатель)! Очень сложная схема на рис.5а. И выполняет он те же функции как и ПАР, но только более «цивилизованно». На рис.3 совершенно незнакомое создание с погонялом УЗО! УЗО, это всего лишь Устройство Защитного Отключения. Срочно делает также как и ПАР+ только совершенно в других случаях. Если Вы неожиданно-вдруг попадёте под напряжение Ваш доблестный ПАР и ухом не поведёт! Он Вас даже не заметит. А, вот УЗО очень даже поведёт! Очень даже заметит. И отключит Вас от сети. В смысле хату или ещё более круто, то даже часть её.

   Следующий прибор рис.4 это смесь бульдога с носорогом! Объединение автомата с рис.2 и УЗО с рис.3, но деньги вперёд, в смысле дороже. Так себе ничего интересного, хотя об этом отдельная мини-лекция. Нечто подобное и на рис.5, правда в отличие от 100% бульдога с носорогом, здесь как-то не очень... Эта железяка зовётся УЗМ-51М. Устройство Защитное Многофункциональное. Мы про это вспомним когда будем говорить про УЗИП! Это общее определение, а цифорки так себе всякие модификации... На рис.6, РН-113, так называемое реле напряжения которое защищает нас от «неправильных» величин напряжений, как выше нормы, так и ниже, а также от идиотов с двумя высшими образованиями... В более широком изложении это здесь: http://proza.ru/2018/10/01/997

   Чуть ниже на рис.9, «приданное» к РН-113, КОНТАКТОР КМИ - 11211. Надеюсь, что Вы обратили внимание на цифру 7кВт. Реле конечно хорошо, но рассчитанное на манипуляции с мощностью не более 7 киловатт! А, если у Вас дома пила-рама огромная или свечной заводик с потребляемой мощностью свыше 7кВт? То Вам шаробан, «приданное» на рис.9 и рассчитан уже на мощность более 7кВт. Он просто дублирует маломощные указания от реле РН-113 и ему подобных!

   Наконец-то мы добрались до ряда этих безликих на рис.7 и чуть интересней на рис.8. И хотя внутренности у них в общем виде разные (по механической части), но делают одно полезное дело, защищают нас от молниевой опасности да и идиотов тоже... Вот так сразу как их звать сказать не могу, а в общем виде это ВАРИСТОРЫ. Варисторы, это нелинейные резисторы, меняющие своё сопротивление в зависимости от напряжения. И всё это в куче тот самый УЗИП. А импульсный характер изменения напряжения как раз имеет те самые молнии или хотя бы технические вбросы... Отдельная мини-лекция конечно, само-собой.

   В основном это разнообразия более касается владельцев частных домов. И отличаются они не только количеством полюсов: от одного до четырёх, но и кое чем интереснее. Технологически все они выглядят как монолит, в смысле в модульном исполнение (как впрочем и перечисленные выше [кроме ПАР]). И чем больше полюсов, тем больше объединённых модулей. При всём, что каждый из модулей выглядит монолитным, но? Но в разных источниках (отзывах) говорится о том, что при хорошем «ударе» молнии основа модуля, варистор разрушается, и? Ну, да! Деньги псу под хвост! Модуль нужно выкинуть. И вот чтобы «подсластить» ситуацию конторы-изготовители стали делать эти хреновины из двух частей: основания (в общем виде не заменяемое) и меняемое, МОДУЛЬ. Вот штучка обозначенная чёрной буквой D (сравните с началом ряда) без труда видно, что она состоит из частей и никакой не монолит как остальные. Если монолитный выкидывается весь, то у модульного только МОДУЛЬ! Даже контора одна и та же делает, IEK.

   И мне осталось лишь Вас просветить немного по поводу разноцветия и букв на каждом монолитном модуле и не только. Если честно, не знаю откуда всё это пошло (да, я особо и не пытался понять?), а что именно? Короче, вся эта шайка-лейка делится на КЛАССЫ: первый, второй, третий. И вовсе не по числу полюсов, а? А, по величине напряжения срабатывания (порога срабатывания). Отсюда и у каждого своё место в системе УЗИП. И, чтобы не особо напрягая зрение, вот так сходу все штучки подкрашивают. Как? А, как получится?! У тех, что на рис.7 внизу цветная полоска, а на рис.8, боковая панель (крышка???). Соответственно по классам: 1класс, - красный цвет; 2, - чёрный (или серый); 3, - жёлтый. Для тех кто цвета не различает, - буквенные погонялы! 1-й, - [B]; 2-й, - [С]; 3-й, - [D]. Ну, а буковки подкрашенные у меня, так для лучшего запоминания! :-)) Какой вывод? Так как не все конторы клепающие эти модули обозначают хоть как-нибудь принадлежность изделия к классу, то? То для меня контора IEK самая порядочная!!! Когда будете рассматривать эти модули от IEK, обратите внимание на лицевую сторону модулей. Это и дорожка внизу соответствующего классу цвета, это и надпись вверху. Как пример на самом первом, ОПС1 - D. Некоторые конторы (порядочные) в многополюсных сборках ещё добавляют число полюсов вот так примерно, ОПС1 - B/3, то есть трёхполюсный, в смысле сборка.

   А, что это там чуть в сторонке под номером 8? Да и ещё как-то не «по-русски», ОИН. Это он так обзывается. Ограничитель импульсных напряжений. А, как торгаши обзывают то, что на рис.7? Правильно, - ограничитель импульсных перенапряжений. Но IEK, это контора которая и делает эти ОПС1, а как же ОИН?.. И чем же ОИН отличается от ОПС, тем более, что начинка одна и та же? Я по-своему расшифровываю это «ОПС1», Ограничитель Перенапряжений Сети. В противовес официальному ИМПУЛЬСНЫХ?! А, что если придёт из сети не импульсное, то ОПС не отреагирует? Конечно отреагирует. Так какого хрена упёрлись в импульсные??? Про ОИН поговорим в другой мини-лекции. А, Вы так, между делом загляните на сайты торгашей. В смысле на цены?! И несказанно удивитесь, что ОИН, - где-то 250 РЭ, а ОПС! за 2000 РЭ! Значит, что? Что-то здесь нечисто? И ещё у этих погоняло, есть и другое, - РАЗРЯДНИКИ. Это я к тому, чтобы Вы зря голову не ломали над торгашевсими выкрутасами?! Вспомните, те кто из 90-х, или 2000-х как торгаши обзывали компьютеры, точнее системные блоки? Вот! ПЕНТИУМ... И далее цифры... А на самом деле он совсем не так обзывался? А ПЕНТИУМ это тип лишь части сундука, запрятанного внутрь, процессора PENTIUM конторы Intel... Так и в нашем случае, им хорошо, а Вы голову ломайте:«Чтобы это значило?!». Сказку я Вам рассказал, а все премудрости в мини-лекциях об УЗИПах вообще и отдельно о варисторах в частности. Вот теперь, всё!!!
