Мини-лекции. Электропроводка в доме

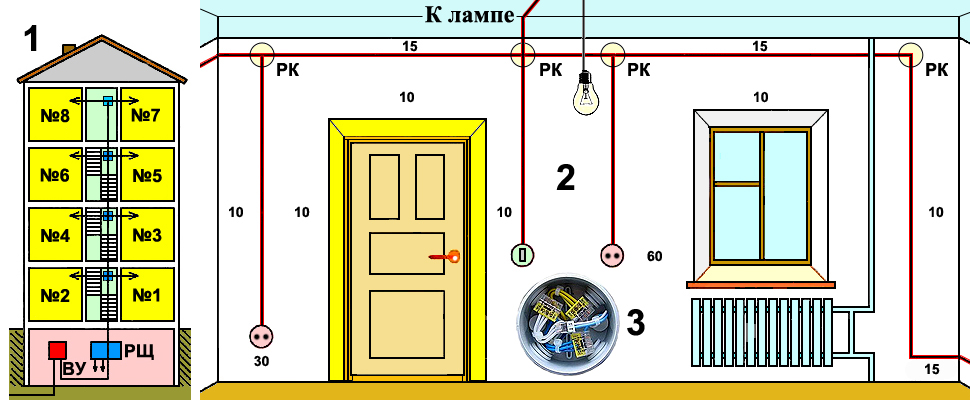

   Из прошлой мини-лекции Вы узнали как к Вам в дом, квартиру приходит те самые 380/220. Итак, на рис.1 мы видим вход в дом, в нашем случае многоквартирный, и? И на самом входе ВУ, — вводные устройства (рубильники, предохранительные вставки). РЩ, — распределительный щит, распределение по этажам и прочим объектам (в частности машинное отделение лифта). Далее на каждом этаже свой РЩ но теперь уже по квартирам. В зависимости от «старости» дома наполнение щита может отличаться или даже вообще щит отсутствовать?! Его роль выполняет общий распределительный но теперь уже подъездный, варианты разные... Именно так было и в моём «старинном» доме. В смысле на площадках ничего не было а, счётчики и предохранители «пробки» были в квартире (они и сейчас там).

   Вот наконец-то мы с Вами дома! В смысле в квартире. И, что? По старинке, в пятидесятые годы: два предохранителя (пробки) и счётчик. Или ещё проще, его полное отсутствие! Да, оплата было так сказать по-среднему... В смысле, что включаешь, что не включаешь но деньги вперёд! :-)) Отсюда и точка отсчёта (пока лишь) два проводка: N-ноль (нуль) и L-фаза. О всех особенностях мы поговорим позже (ещё надоест?!), а пока несколько о другом...

   Так о чём? Не важно будете ли Вы сами строить дом, заниматься капитальным (и не очень) ремонтом, или просто быть домашним электриком, Вам необходимо знать хоть какой-то порядок в своём электрохозяйстве?! Вот на рис.2 в несколько упрощённом виде оно и есть. Да, обычная комната, мебели только не хватает?.. Думаю Вам знакомы выключатели и розетки для электроприборов? За исключением разве, что эти РК? Может конечно не всем. В смысле они у Вас есть, а Вы и не в курсе?! Ну, с кем не бывает?!

   Вот на рис.3 та самая, РК, - РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА. Чаще всего она пластмассовая. В ней находятся концы ветвей сети, от розеток, выключателей, ламп и тд. Конечно можно всё это и без коробок: скрутить, заизолировать и замуровать... Вот только случись что либо?.. Ну, да, стену раздалбливать, одно удовольствие! Особенно если не знаешь, что и тем более где? В общем Вы поняли?! Цифорки означают расстояние до чего-нибудь? Хотя это и так уж критично, главное чтобы Вы были в курсе... Что касается проводов, то здесь желательно придерживаться. А, вот про высоту размещения выключателей и розеток от пола, здесь надо головой думать! Цифра означает, что не ниже, а не по закону?!? Так на моей бывшей работе руководящие дуры, начитавшись всякой фигни решили ставить розетки по евростандартам? На высоте не выше 90 см?! Потом поставили столы и... Теперь, что бы, чего либо, надо лезть под стол! В самом, что ни есть прямом смысле! Дурдом, бля..!

   Ну, хорошо. Вы домашний электрик, и? Правильно, надо знать где и насколько правильно проложена проводка? По всем правилам от горизонтальной части у потолка все отводы идут строго, вертикально вниз! Вот только если строители (электромонтажники) строго соблюдали эти правила? О чём это я? А, о том, что в жизни Вам или не Вам приходится, что нибудь крепить к стене, и? И стало быть сверлить, долбить и тд., стены, потолки... Вы гарантируете, что не впилитесь в проводку? Я тоже нет, точнее не очень?! Глядя на рисунок стены вся комната будет усеяна этими РК! В реальности это не так?! А, как? Просто от одной РК провода расползаются не только по правилам, а скорее наоборот, как Бог на душу положит?! Значит? Значит прежде чем, нужно проверить нет ли строительной подлянки именно в том месте где Вы и собираетесь согрешить?

   Как я делаю в таком случае? Осторожно (скажем не очень острой отвёрткой) вращательным движением проделываю отверстие в штукатурке до момента пока не почувствую, что отвёртка достигла кирпича или бетона? Есть момент! Вы можете попасть между кирпичами... Большой беды точно не будет, вот только для Вас очередная зубная боль! В смысле чего Вы там задумали?

   Более мерзкий вариант когда произойдёт обрыв провода в неизвестном месте особенно в проводе «не по правилам». Однажды, на работе пришлось полстены развалить прежде чем?! Правда всё тот же руководящий бабско-дуркский синдром... Только мне-то от этого не легче?! Если Вам доведётся переклеевать на голую стену обои... Приглядитесь внимательно нет ли следов проводки «не по правилам»? Ведь если глядя на рисунок можно смело предположить, что от любой РК провода могут тянуться как им вздумается?! Особенно определитесь как у Вас идёт питание к потолочным лампам (люстрам)? Не думаю, что так красиво как на рисунке?! Скорее всего (если потолки бетонные панели?) по внутренним отверстиям каналам до ближайшей стены... А, каналы засыпаны песком... И там через отверстие в канале выходит к ближайшей РК или как получится?.. И последнее! Все цифорки на рисунке говорят о том, что то к чему они приклеены должно располагаться не ближе чем?! Это и стены, потолок, окна, двери, батарея отопления. Всё для того, если затеяли ремонт, а вблизи проводка и прочее... Вот пока на этом и всё!
