Мини-лекции. Ремонт. Электророзетки

   Не думаю, что на ПРОЗЕ найдутся разнополые читатели никогда не слышавшие о каких-то там розетках. А, вот что это, вот так, сходу сформулировать, что это такое?! Ну, да есть прямой ответ, это про папу с мамой, что технически, ответная часть штепсельного разъёма. И тут прямо из-за угла появляется вопрос про штепсель? Да, у кого седина в голову и бес в ребро... Ну про беса как-то не очень, а вот про Штепселя? Ну как же, кто ж его не знает, цэ ж Березин Ефим Иосифович. К сожалению его с нами уже нет! Да, конечно в 2004 году, Светлая память!!!

   А, наш штепсель? Штепсель, от немецкого Stopsel «затычка» - разъём для быстрого соединения или размыкания электрических цепей. Во как загнули?!

   Задача же розеток устойчиво удерживать вилки (пару штепселей, как минимум). И как можно надёжнее создавать электрический контакт. А, для этого, что-то нужно придумать? И придумали и даже не один вариант. Перво-наперво нужно было найти (подобрать) металл для контактов соприкасающихся с штепселями. С хорошей электропроводностью, низкой степенью корозийности и главное упругость. Ведь для хорошего контакта необходимо плотное соприкосновение, чем и обеспечивается упругостью. Качество определяется очень просто, после того как была вставлена в розетку евро-вилка а потом туда же обычная русско-советская... Сопротивление вилка-розетка не должно меняться. Этим как недостатком страдали раньше белорусские розетки. Возможно там уже что-нибудь подправили?..

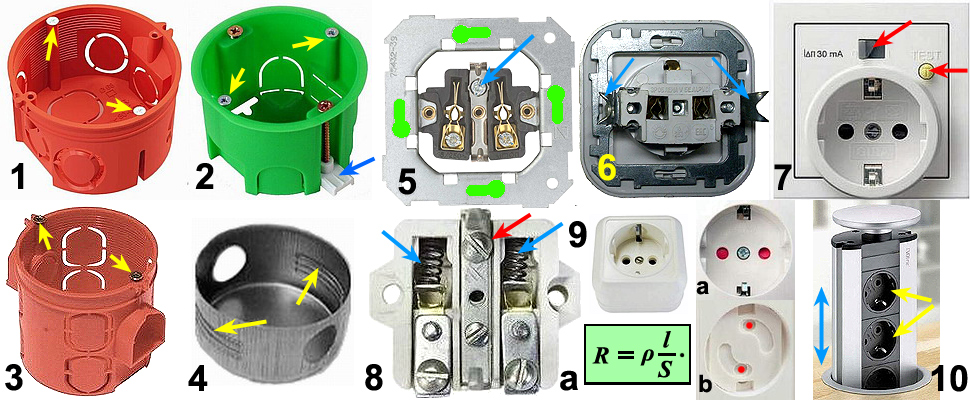

   Как пример два типа розеток. На рис.5, внутренняя вмонтируется в стену с предварительным закреплением на коробке-подразетнике, варианты на рис.1,2,3,4. На рис.1, - вариант крепление коробки-подразетник, крепится в углубление в стене с помощью цементирования либо алебастром. Рис.2 коробка с креплением к гипсо-картонной стене. Синяя стрелочка указывает на одну из двух лапок. Да тех самых которыми и держится коробка. Рис.3 более глубокая коробка. Но её особенность в том, что её можно объединить с другими, такими же. При этом образуется транзитный канал при переходе через все розетки. На всех вариантах показаны винты для крепления розеток типа тех, что на рис.5,6. На рис.4 металлическая коробка, крепление в стене аналогично коробки на рис.1,3. Контакты розетки сделанные на основе упругости металла и грубо с применением ограничителей. По современным стандартам в розетках имеются контакты для подключения защитного проводника РЕ. Винтик крепления РЕ показан синей стрелочкой. Само основание розетки наглухо закреплено на крепежном основании в виде металлической пластины. Подкрашенные зелёным цветом отверстия крепления, к чему? Правильно к той коробке-подрозетнику. В другом варианте рис.6, та же история, но есть ещё узлы крепления. Это на случай «старинных» и им подобных подрозетников рис.4. К коробке можно было закрепить только вот теми с острыми «зубами» (синие стрелочки).

   На рис.8 розетка резко отличающаяся от других: керамическое основание и сложные контакты для штепселей (синие стрелочки). Также как и в предыдущих вариантах контакт для проводника РЕ и винт крепления (красная стрелочка). Как Вы уже поняли на упругость металла контактов здесь не надеются и посему?.. Правильно используют пружину и пластинку-контакт. Скорее всего такая розетка для наружной установки с внешним видом как на рис.9.

   На рис.9а формула зависимости сопротивления проводника, для нас это все контакты особенно «штепсельные». Нам нужно стремиться к минимуму. Здесь: l - длина (толщина); S - площадь соприкосновения контакт-контакт; p - удельное сопротивление. Зависит от электропроводных свойств металла.

   И под занавес... Экзотика. Рис.7, розетка, объединённая с УЗО и признаки, кнопочка ТЕСТ (красная стрелочка), другая указывает на движок включения розетки после теста или защитного срабатывания. Рис.10 блок розеток (2 шт. есть и с большим количеством) синяя стрелочка показывает движение блока. В смысле, прячется в стол или наоборот... На рис.10а и рис.10b розетки с защитой от малолетних бандитов. Розетка [а] отверстия для штепселей закрыты пружинными задвижками. При вставление вилок нужно предпринять большее усилие чем в обычном варианте. Розетка [b] тоже «бандитский» вариант. Перед тем как вилка будет вставлена надлежащим образом, её нужно предварительно вставить в красные углубления и затем повернуть по часовой и только потом... Вот пожалуй и всё о малолетних бандитах!:-))
