Мини-лекции. Ремонт. Электровыключатели

   На стенах любой уважаемой квартиры, дома или даже хаты есть маленькие штучки. Нет не клопы и тараканы, а выключатели. И вот учёные дядьки не одно десятилетие бьются как рыба об лёд, пытаясь понять, что ж такое, как же так?! Ведь выключатели они ведь, что делают? Правильно, они же выключают, а кто же всю эту хрень-то включает??? Ну, да ладно, оставим в покое учёных дядек, нехай они и дальше борются с трудностями русского языка! А, мы с Вами применим импортозамещение наоборот! Импортом заменим наши выключатели, так называемым тумблером! Что в переводе с англицкого на китайский означает всего лишь, переключатель режимов... Так о чём же мы? О триггерных механизмах. Конечно Вы тут же полезете в словари и справочники, и? И ничего нового не узнаете кроме как спусковой крючок от ружа! А нам-то чего нужно?

   Система, обладающая двумя или несколькими устойчивыми стационарными состояниями, между которыми возможны переходы, называется триггерной. Как тут не вспомнить вечно пьяного ельцина который всё время находился в одном из устойчивых состояний! Либо пьяный в ..., либо в состояние вытрезвления, переходящую пьяный в ...!

   Термин «триггерные механизмы» заимствован из техники, где он используется для обозначения пусковых устройств различных конструкций, обладающих двумя устойчивыми состояниями равновесия; переход из одного устойчивого состояния в другое под влиянием внешнего воздействия определенной силы возникает скачкообразно. Общим свойством Триггерных механизмов является наличие в них положительной обратной связи. В технических устройствах триггерные механизмы реализуются на элементах с нелинейными характеристиками, обеспечивающими лавинообразную смену состояний. Такие устройства широко используются в вычислительных машинах и средствах автоматизации.


Большая Медицинская Энциклопедия (БМЭ), под редакцией Петровского Б.В., 3-е издание.

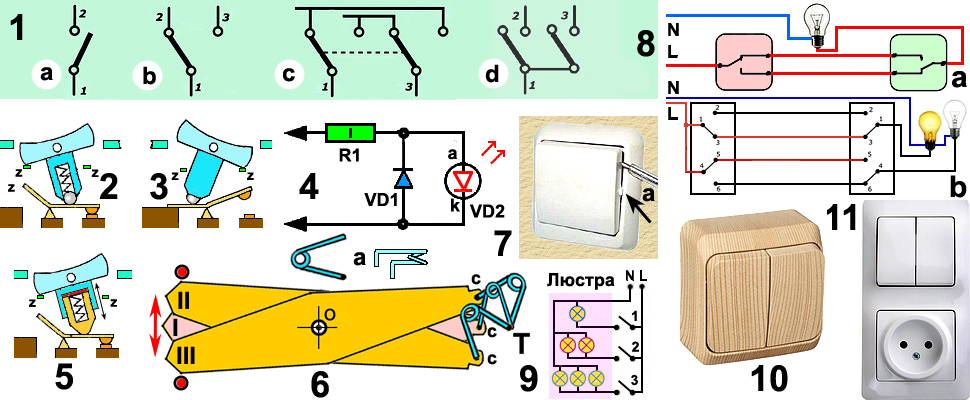

   Какая связь между триггером и выключателем? В большинстве случаев, самая, что ни есть прямая! Ведь выключатель и есть триггер! Только он об этом ещё не догадывается?.. Есть в мире книга автора Е. А. Деткова, 1964 года, «Простой любительский магнитофон». И вот на странице 7, некое устройство, использующее тот самый триггерный принцип. Я этот пример несколько изменил и вот результат на рис.6 и рис.6а. Рычаг (розовый окрас) в положении I при помощи пружины рис.6а которая одним концом упирается в точку Т, а вторым в отверстие рычага. Учитывая, что всё находится под действием пружины находящейся в сжатом состоянии. Стало быть по сценарию она очень хочет и даже желает освободиться от своего сжатия. А так как все три точки (О,с и Т) находятся на одной линии, то вся система находится в шибко неустойчивом положении. И при воздействие внешних сил действующих либо вверх либо вниз переведёт систему в одно из двух устойчивых состояний. Это и показано на рис.6, положения II или III.

   Теперь рассмотрим применение триггерного метода к нашему выключателю. И здесь присутствует пружина желающая расправиться. Вот на рис.2,3 и 5 условно выключатель в разрезе и не только. Неустойчивое положение, это когда ось поворота Т-образного рычага, центр шарика на рис.2 и точка упора находятся на одной линии. И, теперь стоит нам нажать на одно из плеч Т-образного, шарик под действием пружины устремится подальше от точки равновесия. Для нас это либо правая сторона либо левая, и? V-образная контактная пластина окажется в положение рис.2 (контакты замкнуты) либо на рис.3 (контакты разомкнуты). А, на рис.5 вариант «бюджетный, эконом» при полном отсутствие шарика. Как бы там не были устроены выключатели или переключатели (и с этим Вы можете встретиться!) везде присутствует триггерный принцип. Ну разве, что отсутствует в «старинных» поворотных выключателях. Признаком триггера будет резкий щелчок при включении и выключении.

   Если раньше выключатели с точки зрения ремонта были более-менее доступны, то сейчас, если Вы не в курсе приходится поломать голову прежде чем?! Вот на рис.7 пример как добраться до главного. А весь секрет в небольших «манипуляциях» с отвёрткой. В щель между клавишей и основанием осторожно вставить отвёртку и движением в право поддеть край клавиши. Вот на рисунке уже результат, маленький выступ на клавише как бы ось поворота. Аналогично и с левой стороны. Но не забывайте, что клавиша с обратной стороны более-менее связана с триггером выключателя. Так, что традиционно, без топорного фанатизма!

   А, теперь о более приземлённом. Вот на рис.1 варианты выключателей, хотя в жизни Вы не со всеми можете встретиться. Я думаю, что сейчас не стоит, что-то там разбираться, запоминать. Теперь о более полезном и нужном. Об установке выключателей. Да, с точки зрения эксплуатации они не так критичны как розетки, но всё же. Условно выключатели делятся на «внутренние» и «наружные» Здесь нет ничего необычного, «внутренние» почти все находятся в специальных коробках и запрятываются внутрь стен. Наружу остаются лишь обрамление и клавиши рис.11. Наружные же наоборот изначально представляют собой сам выключатель и коробку как одно целое рис.10. И в таком виде крепятся к стенам (панелям и пр.). Иногда выключатели объединяют с другими выключателями или с розетками в блоки как на рис.11.

   Ну и под занавес. Практическая часть. На рис.4 показана схема индикатора состояния выключателя. Нагрузочный резистор и два диода. Один обычный выпрямительный, второй светодиод. Подключается параллельно контактам выключателя. В выключенном состоянии выключателя светодиод излучает красный свет. Очень удобно искать в темноте выключатель, особенно с будуна!

   На рис.9 схема люстры и как избирательно включать количество лампочек. Но есть нюанс. К люстре необходимо подвести 4-х проводную линию. Но можно и 3-х проводную, только вот придётся все лампочки перегруппировать... Стало быть и количество групп сократится до двух. У меня так дома. Потому как кем-то, когда-то было проведена «лапша» трёхпроводная. На рис.8а схема из двух перекидных выключателей. Вы заходите ночью в спальню, и? И нажимаете на клавишу зелёного выключателя, лампа «загорается». Вы раздеваетесь и укладываетесь в постель. И теперь уже нажимаете на клавишу розового выключателя (у кровати), лампа «погасла». На рис.8b ещё одна схема но уже для двух ламп. Одна у кровати, вторая при входе, туалете или сами придумаете где установить. Конечно ( если до того линии не проведены) Вам придётся постараться... Не забывая про безопасность!!! С учётом своей банды малолетних и хвостатых бандитов!!! Если они конечно есть и не успели ещё меж собой договориться?! :-))

   Так, что если Ваш выключатель неожиданно-вдруг перестал радостно щёлкать и что ещё хуже еле языком ворочает... Догадались? Но это не значит, что ему капут?! Может там грязь копившаяся годами вдруг «проснулась» и дала Вам знать. Но может быть и хуже... Работая в гостинице сталкивался с тем, что внутренности были просто тупо сломаны. А тут уж не до триггерности?! Потому как жили до того новые русские сволочи! Ну те, что включали ударом кулака. Вот поэтому и сволочи, мразь! Выключатель стало быть на помойку. Но бывало и не такие уж смертельные случаи. Когда те же и также, но не очень. То внутри отламывались всякие архитектурные излишества и уже обломки стопорили работу. Традиционно... Это про запчасти! Да, и про главные контакты не забывайте и что выключатель не только должен щёлкать, но и как минимум, что-то включать-выключать?!
