Мини-лекции. Ремонт. Винтовое соединение

   В общем виде про соединение проводников мы поговорили, теперь подробнее о «цивилизованных» способах соединения. О винтовом способе и немного (в двух

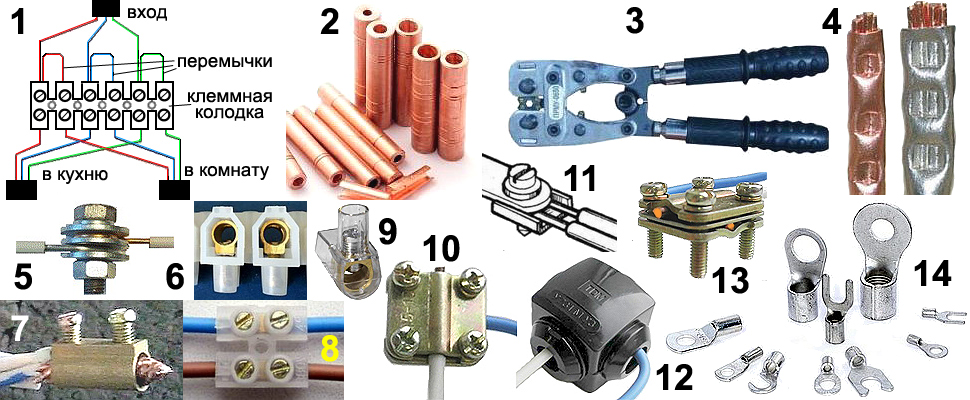

словах) об опрессовке. С неё и начнём. Вот на рис.2 так называемые медные трубки именно для опрессовки. Возможно они слишком мягкие. Здесь они без покрытия, а судя по рис.4 уже после опрессовки то с покрытием. Могу наврать, но это облуженные (покрытые припоем)? Как бы то не было, но далее все проводники помещают в трубки с внутренним диаметром под суммарный диаметр проводников. А, далее... Честно признаюсь я не только не держал в руках и даже близко не видел. Чего? То, чем производят опрессовку. Это пресс-клещи рис.3 и результат на рис.4.

   Догадываюсь, что у Вас тут же возникнут вопросы с стало быть я Вас пошлю... Вот и не угадали, а если кратко то на сайт https://electrik.info/

   Или более точно на его раздел и может Вам повезёт?!
   Если Вы внимательны, то сразу поймёте, что с этим не всё так просто?! Вот на сайте обо всём подробнее.

   Теперь об винтовом соединении. Здесь более Вам знакомо и даже если Вы не заслуженный электрик Вашей квартиры. Думаю, что особо не вызовет трудности в понимании. На рис.1 игрушечная схема соединений «под винт». Всё, что изображено на рис.5,6,7,8,9. просто для понимания. Либо обычный винт (болт) шайбы гайка... Либо соединение, втулка своеобразная с двумя резьбовыми соединениями. На рис.7 обычная скрутка с подстраховкой винтовым соединением. На рис.6 две втулки, вид с торца. Да они в сравнении с рис.7 «упакованы» в пластиковую оболочку. Её задача защитить от случайных контактов и параллельно закрепиться за что-то как на рис.1 Всё в сборе обзывается клеммная колодка. На рис.8 пример соединения четырёх проводников. А, что на рис.9? Это тупиковая или конечная колодка, для соединения нескольких проводников. Наподобие соединения изображённого на рис.7.

   От изготовителя колодка выглядит как на рис.1, такой лентой. А по желанию лента разрезается как Вам нужно? На рис.11 тоже винтовое соединение как пример. Таким образом (и не только) соединяются провдники с розетками и выключателями. И если одножильным проводникам для соединения можно (нужно) придать какую-то форму, то для «солидных» или многожильных проводников оканцовывают всякими железками - концевиками рис.14. С одной стороны кончики подбирают под диаметр соединительного винта. А с другой трубочку для проводника (ов). Но получается как всегда, сначала опрессовываются (как получится?) затем пропаивается. Или при более-менее точной подгонке только опрессовывается. Наверняка существуют на эту тему ГОСТы? Но я их в глаза не видел.

   И последнее это соединение типа ОРЕХ или орешек рис.12. В принципе с его помощью можно соединять провода, но его (орешек) считают именно предназначенным для отвода. Для отвода от какой-нибудь магистральной линии, не делая разрыв. Вот на рис.10 и рис.13 железяки в голом виде и стало быть на рис.12 уже в «скорлупе». Честно не знаю как такое применить для дома, для семьи? И традиционно, Ваш выбор!
