   Конечно, возьми любого из нас, при возникновении вопроса о соединении проводников первое, что придёт на ум это скрутка, дёшево и сердито. Вот только не всегда и не везде это уместно, как с точки зрения электричества так и из практических соображений. Вот ниже я привёл собранные мною отзывы о тех или иных способах соединений и к чему пришли мы в своих выводах...

   1. Скрутка. Преимущества: быстро выполняется, часто без помощи инструмента и не требует затрат. Недостатки: ненадежное соединение, ослабевает со временем, по мере окисления контакт нарушается, ЗАПРЕЩЕНА ПУЭ, НЕЛЬЗЯ применять в пожароопасных помещениях, НЕЛЬЗЯ скручивать алюминиевый и медный проводники.

   2. Болтовое соединение. Надежнее чем скрутка, через шайбу можно соединить алюминий с медью. Недостатки: ослабевает, при нагреве ослабевает еще быстрее, не всегда удобно работать с болтами. Особенно в случае короткого свободного участка провода, неудобства при монтаже, например, на высоте, соединение получается крупным, его ОБЯЗАТЕЛЬНО нужно изолировать.

   3. Винтовые зажимы (клеммы). Все то же, что и у болтового соединения, но к тому же, если вы перетянете болт, такой зажим начнёт разрушаться. Нельзя использовать многожильный провод, без наконечника. При затягивании винтом (напрямую) проводники, может разрушиться или же ослабнуть со временем контакт. Преимущество есть в том, что клеммник в пластиковом корпусе, можно не изолировать если используется в сухой среде.

   4. Использование гильз (опрессовка). Преимущества: надежность, РАЗРЕШЕНО нормативными документами использование в электроустановках, возможность защитить от окислов покрыв кварцевазелиновой смазкой проводники. Недостатки: нужны обжимные клещи, не везде удобно и вообще есть ли возможность для опрессовки.

   5. Пайка. Надежно, но нельзя использовать при больших токах. При протекании большого тока может нагреться место соединения и расплавиться припой (маловероятно, но возможно). Лучше использовать в паре с гильзой. Недостатки: нужен паяльник, электричество к нему. Ко всему проблематично паять на высоте.

   6. Сварка. Самый надежный способ соединения, вы получаете практически цельный провод. Он скручивается и сваривается. Недостаток один: сварочный аппарат и питание к нему. Однако он может быть портативным и работать от аккумуляторов. Плюс, ко всему тщательная (как и в случае с пайкой) изоляция.

   Рассмотренные варианты конечно имеют свои преимущества и недостатки, не все из них РАЗРЕШЕНЫ к использованию на постоянной основе и не являются безопасными. Для монтажа нужно использовать удобные и надежные средства. К сожалению, надежные варианты из вышеперечисленных не всегда возможно произвести на практике на реальном объекте в распределительной коробке или, например, при подключении люстры. Конечно, моё личное мнение не со всеми выводами совпадают и в частности с ПАЙКОЙ! Это же какой должна быть изоляция проводников при их нагреве и температуре плавления припоя?!

   При всём, появился (как альтернатива) целый ряд приборов и способов соединения проводников. Соединение с помощью клеммников СМК - Строительно-Монтажных Клемм.

   Клеммы СМК предназначены для многоразового присоединения и ответвления одножильных и многожильных проводников из меди (серия 222) или меди и алюминия (серия 224) в электрических цепях переменного тока с частотой 50 Гц напряжением до 400 В.

   Клеммы СМК применяются в распределительных коробках. Удобство данных клемм заключается в безвинтовом креплении проводников (используется стальная пластина с антикоррозионным покрытием). Качество подключения не зависит от квалификации электромонтажника. Каждый проводник имеет отдельное клеммное место. Контактная паста автоматически снимает окисную пленку с алюминиевых проводов и предохраняет их от повторного окисления.

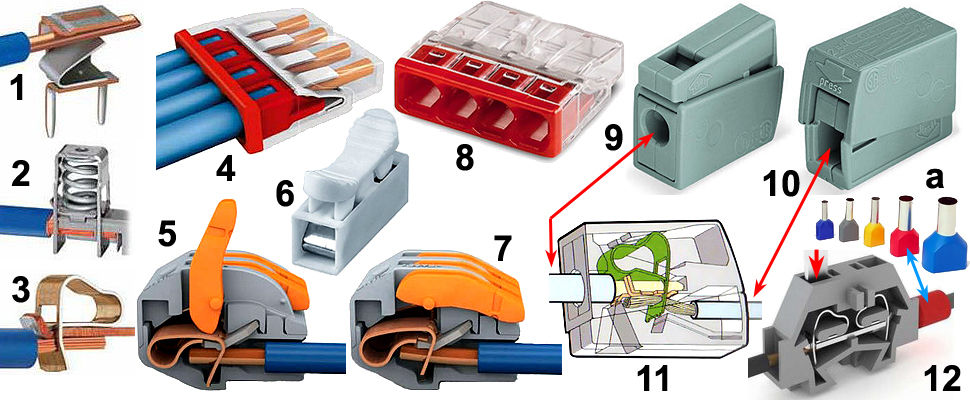

   Это так, в общем виде. А, что же в реальности? Да, не смотря на обилие видов, типов, размеров и тд., все они построены на трёх основных принципах. Вот на рис.1 первый вариант. Условно две жёстко скрепленные (электрически) плоскости. Одна (у нас верхняя) контактная шина. На нижней плоскости находится упругая, согнутая под углом, стальная пластина, верхний край подходит близко к контактной шине. В пространство между ними вставляется (с определённым усилием) одножильный оголённый проводник. В результате создаются две контактные зоны. Если ещё одно такое же устройство соединить с нашим как механически так и электрически, то получается контактное соединение двух (трёх, четырёх и тд.) проводников. В общем виде такое соединение считается не разъёмным. Хотя! Против лома нет приёма... В смысле вращательным движением можно вытащить проводник из лап этой мерзкой СМК. Правда после этого проводник потеряет свой, товарный вид.

   Второй вариант, менее «жестокий», это пружинный рис.2. Фигурная, П-образная пластина охватывает с трёх сторон контактную шину. В свою очередь, упругая (относительно), проволочная пружина удерживает П-образную в механическом контакте с контактной шиной. Оголённый любой проводник (одножильный или многожильный) при нажатой сверху П-образной, вставляется в образовавшиеся окна. Вставляется на длину при которой пересекает два окна П-образной (сначала левое, а затем правое). После чего давление на пружину снимают и П-образная под действием пружины поднимается вверх. Проводник контактно оказывается прочно прижат к контактной шине. Удалить проводник из СМК не составит большого труда, стоит лишь нажать на П-образную (и пружину тоже). Всё, проводник свободен как «псица» и почти без изменений.

   Третий вариант. Он очень похож на второй, правда проволочная пружина замененена фигурной, упругой стальной пластиной рис.3. Как видите всё та же контактная шина и хиторо-мудро изогнутая та самая шибко упругая. Один край пластины лежит (упирается, контактирует) на контактной шине (медного цвета). На втором краю сделано прямоугольное окно (аналогично второму варианту). Окно охватывает контактную шину. В исходном состоянии нижний край окна с усилием упирается в нижний край шины. При нажатие на верх нашей фигурной, она нехотя сгибается. Нижний край окна опускается и создаёт проход для проводника, независимо от его многожильности! Что очень и очень нам помогает... Если убрать давление на фигурную и всё, проводник попался! Вот на рисунке проводник жёстко прижат нижним краем окна к контактной шине. Нам с Вами осталось рассмотреть несколько типов СМК изготовленных по разным принципам-вариантам.

   На рис.4 СМК для четырёх проводников соединенных по первому варианту. Изображение несколько условно. А вот на рис.8 уже изделие как бы одноразовое (но не для русских)! :-)) Здесь в отличие от рис.4 почти ничего не понять, что, где и как? Кстати, все СМК на документах и наверное у торгашей проходят как серии... Вот наша на четыре провода серии 2273. Подобные (по принципу) СМК изготовляются на разное количество проводников, все манипуляции с большим количеством производят до того как! В сети всего этого добра... Ешь - не хочу!

   Следующая СМК на рис.6, пружинная DUWI серии 823. На рисунке СМК одна, но на разные варианты идут объединённые от двух и более. К сожалению информация как о устройстве и прочем крайне скудна! Единственное, так это цены. Но в наше дурковатое время цифры на сегодня ничего не значат на завтра!

   Наконец-то самый наверное популярно обсуждаемый третий вариант. Вот на рис.5 и на рис.7 СМК конторы (бренда) WAGO, так ещё СМК с рычагами. На рис.5 WAGO на три проводника с одним поднятым рычагом. Конечно это всё в разрезе. В изделии Вы ничего кроме рычага не увидите. Вот она та самая фигурная и противная пружинистая пластина (вид с торца). Рычаг поднят и прижимает фигурную так, что верхний край окна прижат к контактной шине (она в виде уголка серого цвета), а нижний край фигурной почти упирается в корпус. Между нижним краем окна и контактной шиной открытое окно и проводник свободно болтается (в свободном плавании). На рис.7, свершилось, рычаг опущен. фигурная освободившись от этого паразита, распрямилась и теперь нижний край окна с усилием прижимает проводник к контактной шине. Вот такой процесс. В любой момент можно сыграть в обратную с почти никакими последствиями для проводника. Контактную шину мы видим с торца, а на самом деле она простирается через все три контактные группы и тем самым все три проводника (при опущенных рычагах) оказываются электрически соединены через контактную шину. Как и все СМК WAGO изготовляются на разное число проводников от двух и более. Серия СМК 222.

   Следующий вариант комбинированный серия 224. Здесь совмещены два варианта: первый вариант и третий. На рис.9 и рис.10. И хотя два рисунка, но изделие одно и тоже, нажимного действия. Так его торгаши обозвали. На рис.9 показана сторона с круглым входным отверстием для первого варианта, а на рис.10, с прямоугольным для третьего варианта. Чтобы хоть, что-то понять, посмотрите рис.11. Это схематически показано устройство этого самого СМК серии 224... Та же фигурная пластина-пружина. Всё СМК состоит из двух половинок имеющих общую точку - ось вращения относительно друг-друга, этих обеих половинок. И если плоская часть фигурной на рис.3 спокойно отдыхала, то на рис.11 она исполняет роль пружинной пластины рис.1. Стало быть, проводник пройдя круглое отверстие (ломанная красная, двойная стрелочка показывает где и что), попадает между контактной шиной и нашей фигурной. А это как раз первый вариант. Зато через прямоугольное отверстие (красная, двойная прямая стрелочка) попадает в окно фигурной. И как видите проводник многожильный и уж он-то никак мирно не мог закрепиться по первому типу, а только по третьему. И хорошо, что не с третьей попытки. Если по первому варианту по барабану положение половинок СМК, то по третьему необходимо (путём нажатие на половинки) надавить на фигурную (для нас сверху). И уже потом в открытое окно...

   И под занавес. Если все СМК рассмотренные нами несколько миниатюрны... В распределительную коробку вмещается целое стадо... То для серьёзных проводников скажем в щитовых существуют СМК соответствующих размеров рис.12. Если всмотритесь, то узнаете знакомое очертание фигурной пластины и не одной, а двух. Обе (какие собаки?) работают на одну, общую, контактную шину. В этом варианте два проводника закреплены фигурными с двух сторон. А, чем же нажимать на фигурные? Для этого существуют отверстия в верху СМК через которые скажем отвёрткой и нажимают... На рисунке это какая-то пластинка (красная стрелочка). Существуют такие СМК типа шиворот-навыворот. У них на кой-то хрен проводники вставляются не сбоку, а сверху. А, отвёртки стало быть с боков?!

   А, почему проводники так по-разному выглядят? Ну... Слева обычный проводник, а вот справа похоже многожильный? На оголённом конце одет НШВИ - Наконечник Штыревой Втулочный Изолированный, во как?! Его одевают на неблагонадёжный (многожильный или два проводника) затем опрессовывают и только потом... Как уж это всё помогает??? На рис.12а именно они эти НШВИ(2). А, почему двойка? Потому как выпускаются НШВИ как для одного проводника (у них пластиковая «юбка» цилиндрическая или на конус), а на рис.12а «юбка» расклёшенная, как бы сдавленная с двух сторон, проводников же два.Кому очень уж интересно, то подробности этих НШВИ здесь.
ТУ 3424-001-59861269-2004 Вот пожалуй и всё!
