Мини-лекции. Ремонт. Домашняя сеть
Второй момент, для тех кто вдруг захочет создать систему безопасности и в каждую розетку протянуть защитный проводник РЕ?! А, это? Догадались? По глазам вижу, что да! А, до того как, надо всё продумать: что, куда и как? Да, РЕ-проводники скорее всего Вы будете прятать под плинтусы. А, до розеток? Правильно штробить стены или как? А, РЕ это что? Догадался уж... Читайте здесь: http://proza.ru/2024/06/10/209
Конечно же Вам лень будет переходить и тем более читать (какой ужас?!), то это Вам: Защитный проводник PE (от англ. Protective Earthing – защитное заземление). Мы с этим РЕ будем носиться как дурень с бубном...
Прочитали? Вопрос: «Какую систему заземления применять?» Ну, если Вы в квартире живёте, пользуйтесь, тем, что есть! А, есть это, что? Вот по этому случаю в главе 7.1 ПУЭ-7 (Правила Устройства Электроустановок) для жилых помещений сказано следующее.
Глава 7.1 Электроустановки ЖИЛЫХ, общественных, административных и бытовых зданий.
Общие требования. Электроснабжение
7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с СИСТЕМОЙ заземления ТN-S или ТN-С-S.
При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3X220 В, следует предусматривать перевод сети на напряжение 380/220 В с СИСТЕМОЙ заземления ТN-S или ТN-С-S.
Кое кто почему-то решил, что TN-C запретили?! Правда никак не могут найти того кто запретил и тем более где об этом сказано?! Для жилых помещений запрета нет, но ключевые слова ДОЛЖНО и СЛЕДУЕТ есть.
Прежде чем ехать за реку, нужно договориться на берегу! Прежде чем дальше нам разговоры разговаривать, надо понять, что еть, что?!
1.7.3 Для электроустановок напряжением до 1 кВ приняты следующие обозначения:
Система TN — система, в которой НЕЙТРАЛЬ источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной НЕЙТРАЛИ источника посредством НУЛЕВЫХ ЗАЩИТНЫХ проводников.
Система TN-С — система TN, в которой нулевой ЗАЩИТНЫЙ и нулевой РАБОЧИЙ проводники СОВМЕЩЕНЫ в ОДНОМ проводнике на всем её (системы?) протяжении.
Система TN-S — система TN, в которой нулевой ЗАЩИТНЫЙ и нулевой РАБОЧИЙ проводники РАЗДЕЛЕНЫ на всем её (системы?) протяжении.
Система TN-C-S — система TN, в которой функции нулевого ЗАЩИТНОГО и нулевого РАБОЧЕГО проводников СОВМЕЩЕНЫ в ОДНОМ проводнике в какой-то её (системы?) ЧАСТИ, начиная ОТ ИСТОЧНИКА питания.
И чтобы более внятно понимать всю эту писанину прочтём разъяснение.
1.7.7. Проводящая часть - часть, которая МОЖЕТ проводить электрический ток.
1.7.8. Токоведущая часть - проводящая часть электроустановки, находящаяся в процессе ее работы под рабочим напряжением, в том числе нулевой рабочий проводник (но не PEN-проводник). Хотя я считаю PEN в нашем случае неправильно. Потому как N-нейтральный, рабочий проводник, а в системе TN-C РЕ и N как раз и совмещены. Так, что должно быть (но не PE-проводник).
1.7.9. Открытая проводящая часть - доступная прикосновению проводящая часть электроустановки, нормально не находящаяся под напряжением, но которая может оказаться под напряжением при повреждении основной изоляции.
1.7.11. Прямое прикосновение - электрический контакт людей или животных с токоведущими частями, находящимися под напряжением.
1.7.12. Косвенное прикосновение - электрический контакт людей или животных с открытыми проводящими частями, оказавшимися под напряжением при повреждении изоляции.
1.7.35. Нулевой рабочий (нейтральный) проводник (N) - проводник в электроустановках до 1 кВ, предназначенный для питания электроприемников и соединенный с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной точкой источника в сетях постоянного тока.
1.7.36. Совмещенные нулевой ЗАЩИТНЫЙ и нулевой РАБОЧИЙ (PEN) проводники - проводники в электроустановках напряжением до 1 кВ, совмещающие функции нулевого ЗАЩИТНОГО и нулевого РАБОЧЕГО проводников. Получается, что РЕ-проводник и N-нейтральный, он же рабочий образуют тот самый теперь PEN! Но почему толком не объяснить??? Этим ПУЭ-шникам головы поотрывать и сказать шо так и було! Так, что если Вы не прочтёте далее разделы ПУЭ, то будете в неведение, кому верить вааще?
Глава 1.7 Заземление и защитные меры электробезопасности.
Защитные проводники (PE-проводники)
Если сложить все пазлы ПУЭшной писанины, то получается, что НУЛЕВОЙ защитный проводник и есть тот самый РЕ-проводник, а НУЛЕВОЙ рабочий это N-проводник (по аналогии с РЕ). Что, нельзя было по-человечески написать? Ведь это официальный документ! Или нет, так себе, шаляй-валяй? Делай чё хош, а если, что не так?.. Конечно же Путин виноват, а не изобретатели ПУЭ...
1.7.121. В качестве РЕ-проводников в электроустановках напряжением до 1 кВ могут использоваться:
1) специально предусмотренные проводники: жилы многожильных кабелей; изолированные или неизолированные провода в общей оболочке с фазными проводами; стационарно проложенные изолированные или неизолированные проводники;
1.7.122. Использование открытых и сторонних проводящих частей в качестве PE-проводников допускается, если они отвечают требованиям настоящей главы к ПРОВОДИМОСТИ и НЕПРЕРЫВНОСТИ электрической цепи.
Сторонние проводящие части могут быть использованы в качестве РЕ-проводников, если они, кроме того, одновременно отвечают следующим требованиям:
1) НЕПРЕРЫВНОСТЬ электрической цепи обеспечивается либо их конструкцией, либо соответствующими соединениями, защищенными от механических, химических и других повреждений;
2) их ДЕМОНТАЖ НЕВОЗМОЖЕН, если не предусмотрены меры по сохранению непрерывности цепи и ее проводимости.
1.7.125. Использование специально предусмотренных защитных проводников для иных целей НЕ ДОПУСКАЕТСЯ.
1.7.126. Наименьшие площади поперечного сечения защитных проводников должны соответствовать следующим положением ПЭУ.
При S меньше или равно 16 мм;, то сечение РЕ-проводника равно S мм;.
При S меньше или равно 35 мм; и больше 16 мм;, то сечение РЕ-проводника равно 16 мм;,
При S больше 35 мм;, то сечение РЕ-проводника равно S/2 мм;.
Площади сечений приведены для случая, когда защитные проводники изготовлены из того же материала, что и фазные проводники. Сечения защитных проводников из других материалов должны быть эквивалентны по проводимости приведенным. Но для этого Вам уже нужно будет обратиться к ПУЭ.
Если честно, всё это показано по-дурацки. S, это сечение чего? Я понимаю, что фазных проводников. Далее авторы перескакивают на РЕ-проводники где фигурируют та же S! Если это так, то для квартиры очень даже подходит первый вариант Sфазного = Sзащитного, РЕ-проводника. После того как в моём старом доме переделали всё проводку (в подъезде) теоретически система заземления с TN-C поменялась на TN-S потому как применять TN-C-S нет смысла! Кроме квартирных потребителей других нет. А собственно нам-то по барабану, какая там система, в квартиру же приходит всё та же TN-S.
1.7.127. Во всех случаях сечение медных защитных проводников, не входящих в состав кабеля или проложенных не в общей оболочке (трубе, коробе, на одном лотке) с фазными проводниками, должно быть не менее:
2,5 мм; - при наличии механической защиты;
4 мм; - при отсутствии механической защиты.
Сечение отдельно проложенных защитных алюминиевых проводников должно быть не менее 16 мм;.
Ну, а Вам, чтобы не заморачиваться ведите РЕ проводом таким же (материал и сечение), как и к Вам привели. А вся писанина выше, в основном где-то, как-то касается владельцев частных домов... А там скорее всего системы заземления IT или TT, а это уже другая история.

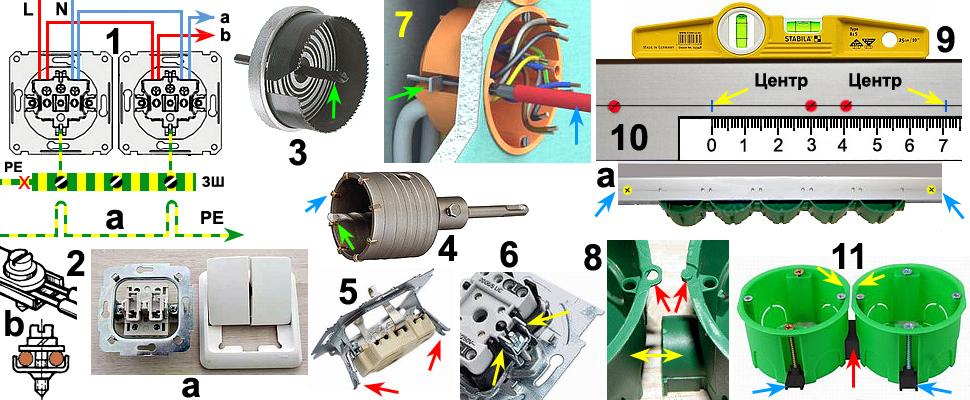

Итак, с проводом мы худо-бедно определились. Осталось подвести к каждой розетке. У Вас два пути: первый и второй. Основа Ваших действий - НЕРАЗРЫВНОСТЬ РЕ-проводника. Скажем от ввода в квартиру и до последней розетки. Если розетки относительно близко, то Вам более подходит вариант рис1, на каждую розетку отвод от общей РЕ - шины. Если розетки близко друг от друга то отвод один на все розетки. И вот тут вопрос как закрепить проводник не разрывая его? Есть тип крепления как на рис2а. Но где гарантия, что по какой-то причине соединение ослабнет и цепь разорвётся. Если не будет в приборе утечки на корпус, то Вы ничего и не заметите. А, если два прибора и в одном утечка? Правильно. Как на рис.1 две розетки соединены через шину, а где красный крестик обрыв, и? Теперь при утечке в приборе (правая розетка) в приборе левой розетки корпус прибора будет под напряжением. Вот поэтому соединение РЕ-проводника с РЕ-контактом в розетке делается в виде петли рис.1а. В смысле, чтобы если РЕ и отвалится от розетки, но неразрывность сохранится!
Не буду переходить на личности, но? Но кое кто пытался меня убедить, что нулевой рабочий проводник является защитным. Он как бы защищает всех нас от короткого замыкания, точнее от последствия?... Но ведь в таком случае второй проводник образовавший с нулевым это самое КЗ тоже можно назвать защитным?! Вот только переворошив все ПУЭ я ни разу не встретил утверждение о том, что нулевой рабочий защитный? Что с того, что в системе TN-C нулевой и РЕ совмещены? И второй момент из ГОСТа, часть его ниже...
431.2 Защита нейтрального проводника (ГОСТ Р 50571.4.43—2012).
431.2.1 Системы ТТ или TN
В случае, если площадь поперечного сечения нейтрального проводника эквивалентна сечению линейных проводников и ожидаемый ток в нейтральном проводнике не превышает значения тока в линейном проводнике, то нет необходимости в обнаружении сверхтока для нейтрального проводника или установки отключающего устройства для этого проводника.
Если площадь поперечного сечения нейтрального проводника меньше чем у линейного, необходимо обеспечить обнаружение сверхтока в нейтральном проводнике. Это обнаружение должно вызвать разъединение линейных проводников, но не обязательно нейтрального проводника.
В обоих случаях нейтральный проводник должен быть ЗАЩИЩЁН от тока короткого замыкания.
Примечание — Эта ЗАЩИТА может быть обеспечена ЗАЩИТНЫМ устройством от сверхтока линейных проводников. В этом случае нет необходимости обеспечения ЗАЩИТЫ от сверхтока в нейтральном проводнике или в установке отключающего устройства для этого проводника.
Вот и получается, что нулевой рабочий не только защитный, но его самого надо срочно защищать!
Ну, вот, с электрической частью как бы разобрались... Осталась механическая в смысле чисто строительно-ломательная... :-))
Первое это штробление так ещё коридор для проводов и что ещё хуже для кабеля! Вам крупно повезёт если слой штукатурки толстый. Стамеску в руки и вперёд. Да были случаи, болгаркой... Но пыль оседает в течение часа. Вы готовы к этому? По глазам вижу, что нет! Следующее развлечение, обновление коробок-подрозетников. Ну, здесь проще... Сложнее установка новых розеток и, что ещё сложнее целый блок из кучи розеток... Здесь без громкого вмешательства не обойтись. Если у Вас чистый гипсокартон, то на рис.7 яснее не бывает. Для ускорение процесса существует круговая «пила» рис.3. Дрель и вперёд. Если кто-то из Вас видит всё впервые, в «пиле» видны два стержня: один вставляется в патрон дрели, а второй - обычное сверло (зелёная стрелочка). Очень аккуратно просверливаете гипсокартон и только потом осторожненько «пилой».
Хужее дело с кирпичом, а тем более с бетоном! Для того существует другая игрушка рис.4. Та же «пила» со сверлом, только на кончиках из твёрдого металла наконечники. А, в остальном всё тоже и всё также. Вот только без перфоратора не обойтись... Сами должны понимать? При установке двух и более розеток (блок) желательно если даже и обязательно коробки нужно приобретать именно для такого рис.11. У таких существует стыковочный узел (красная стрелочка). Он позволяет пропускать провода (кабель) транзитом через все коробки. Если это Вас не очень напрягает, то существуют коробки с зацепами рис.8. Что позволяет до окончательной установки удерживать коробки от разбредания.
Посложнее обстоит дело с «баранами» из пяти розеток (коробок) и более. Нужно ведь не только собрать и удержать наших «баранов» но и держать их в линию плюс держать ГОРИЗОНТ. Вот на рис.9,10,10а Вы этот процесс и видите. Первое, укрепляете на линии все коробки рис.10. Красные кружочки - винты крепления коробок к направляющей (у нас уголок). Затем в подготовленные проёмы в стене вставляете весь набор. Затем с участием уровня рис.9 выставляете всю конструкцию. И если всё Вас устраивает, готовите крепление уголка к стене, закрепляете и проверив на горизонтальность открепляете уголок от стены. Включаете своего штукатура-маляра и вперёд: раствор, цемент, алебастр... И как только так сразу не давая растворам затвердеть, в темпе крепите конструкцию к стене. После затвердевания раскручивайте всю конструкцию. Коробки будут стоять строго по линии и держать горизонт. Вам останется только причесать все ямы и канавы...
Если Вы выдержали все размеры, линии и горизонты, то крепление розеток не составит большого труда. Лучше крепить с помощью саморезов к коробке через основание розеток. Но есть и запасной вариант, это с помощью лапок с острыми концами. При раздвижении они (лапки) острыми концами врезаются в тело коробки рис.5,6. Но этот метод не очень надёжный. Это про страну не пуганных идиотов который! В интернете (если Вы захотите?) про всё это куча всяких сайтов...
Ну, и последнее. Всё, что здесь говорилось о устновке роэеток, на все сто касается установок выключателей. Крепление же в некотором роде даже менее ответственное, если конечно не учитывать новых русских идиотов! Если конечно Ваше жильё такие посещают?! Для наглядности на рис.2а выключатель в подразобранном состоянии.
Традиционно, желаю Вам удачи!!!
