Мини-лекции. TN-C, зануление, заземление или...

   Из заголовка Вы не очень поняли о чём пойдёт речь?! А пойдёт о защите нас с Вами и о том, чтобы Вы не совершили ошибки! Ошибки которые могут привести Вас к уголовной ответственности... Думаю, что есть о чём подумать до того как? Так о чём речь? Разберёмся, может быть?.. Разговор об электросетях приведших к нам все эти электропроблемы. Итак, начнём с пришедшего из СССР. Это всего лишь два проводка. Если Вы в какой-то глуши (я из такой) где собственная электростанция в виде генератора и не про какую-то безопасность и прочие мелочи никто и ничего не слышал. То о какой системе заземления, да и вообще о чём либо можно было там говорить?

   Для начала нужно договориться о том виде сети которую нам подсунули? Это трёхфазные и однофазные. Чисто однофазные это из предыдущего примера с генератором и двумя проводками. В городах, посёлках сети трёхфазные, а в квартиры приходят однофазные, но наглухо являющиеся частью трёхфазных. А, речь пойдёт про ЗАЗЕМЛЕНИЕ и ЗАНУЛЕНИЕ. Догадался уж, что о заземлении Вы наслышаны гораздо больше чем о занулении... И, чтобы не быть голословным вот Вам пункт из ПУЭ-7.

1.7.31. Защитное зануление в электроустановках напряжением до 1 кВ - ПРЕДНАМЕРЕННОЕ соединение открытых ПРОВОДЯЩИХ частей с ГЛУХОЗАЗЕМЛЁННОЙ НЕЙТРАЛЬЮ генератора или трансформатора в сетях ТРЁХФАЗНОГО тока, с ГЛУХОЗАЗЕМЛЁННЫМ ВЫВОДОМ источника ОДНОФАЗНОГО тока, с заземленной ТОЧКОЙ источника в сетях ПОСТОЯННОГО тока, ВЫПОЛНЯЕМОЕ В ЦЕЛЯХ ЭЛЕКТРОБЕЗОПАСНОСТИ.

   Получается, что зануление тоже самое, что заземление, но привязанное либо к нейтрали (НУЛЮ), либо один из проводков делают нулевым, заземляя его. То есть, если мы получаем два проводка в квартиру (нуль и фазу) можем сделать защиту в виде зануления. Значит к нам, до того как на хату приходит система заземления типа TN в чистом виде. И как только, так сразу... Мы путём зануления заземлим, что-нибудь (в целях электробезопасности), так тут же ПУЭ-7 ткнёт нас носом в пункт:

   1.7.3. Для электроустановок напряжением до 1 кВ приняты следующие обозначения: система TN - система, в которой НЕЙТРАЛЬ источника питания ГЛУХО заземлена, а открытые проводящие части электроустановки присоединены к ГЛУХОЗАЗЕМЛЁННОЙ НЕЙТРАЛИ источника посредством нулевых защитных проводников. Это, так сказать, общее понятие системы TN и в чистом виде не применяется. Потому как только Вы начнёте осуществлять хоть какие-то действия по электрозащите, то наша TN превратится в одну из систем, о которых говорится ниже!

   Система TN-С - система TN, в которой НУЛЕВОЙ ЗАЩИТНЫЙ И НУЛЕВОЙ РАБОЧИЙ проводники совмещены в ОДНОМ проводнике на ВСЁМ ее протяжении! После того как мы всё занулили, заземлили, наш нулевой превратился в рабочий нулевой и заземляющий защитный и всё это в одном флаконе с погонялом PEN (PE+N). Ведь для нас внешне ничего не изменилось. Всё те же два проводка! Но нам, «татарам» по барабану как там с проводками и с погонялом, главное защита и это хорошо! Хорошо-то хорошо, да ничего хорошего! Позже Вы поймёте и постараетесь не попасть под статью, как я (ну почти). И не попал лишь благодаря тому, что пострадавший близкий мне человек.

   Система TN-S - система TN, в которой НУЛЕВОЙ ЗАЩИТНЫЙ И НУЛЕВОЙ РАБОЧИЙ проводники РАЗДЕЛЕНЫ на ВСЁМ ее протяжении;

   Система TN-C-S - система TN, в которой функции НУЛЕВОГО ЗАЩИТНОГО И НУЛЕВОГО РАБОЧЕГО проводников совмещены в ОДНОМ проводнике в КАКОЙ-ТО ее ЧАСТИ, начиная от ИСТОЧНИКА питания. Это так сказать общее понятие, которое касается всех потребителей, включая и промышленных производств.

   Обратимся опять к ПУЭ-7, Глава 7.1

   Глава 7.1 Электроустановки ЖИЛЫХ, ОБЩЕСТВЕННЫХ, АДМИНИСТРАТИВНЫХ И БЫТОВЫХ ЗДАНИЙ.

   Общие требования. Электроснабжение

   7.1.13. Питание электроприемников ДОЛЖНО выполняться от сети 380/220 В с СИСТЕМОЙ заземления ТN-S или ТN-С-S.

   При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3X220 В, СЛЕДУЕТ предусматривать перевод сети на напряжение 380/220 В с СИСТЕМОЙ ЗАЗЕМЛЕНИЯ ТN-S или ТN-С-S.

   Заметили, что про TN-C даже не упоминают!!!

   Кое кто почему-то решил, что TN-C запретили?! Правда никак не могут найти того кто запретил и тем более где об этом сказано?! Для ЖИЛЫХ помещений запрета нет (потому как ПУЭ-7 устарело, а новое не изобрели пока, НО есть ГОСТ 30331.1-2013), но есть ключевые слова, «ДОЛЖНО» и «СЛЕДУЕТ». По этому поводу говорит даже ПУЭ-7!

   1.1.17. Для обозначения обязательности выполнения требований ПУЭ-7 применяются слова «ДОЛЖЕН», «СЛЕДУЕТ», «НЕОБХОДИМО» и производные от них. Слова «КАК ПРАВИЛО» означают, что данное требование является преобладающим, а отступление от него должно быть обосновано. Слово «ДОПУСКАЕТСЯ» означает, что данное решение применяется в виде исключения как вынужденное (вследствие стесненных условий, ограниченных ресурсов необходимого оборудования, материалов и т.п.). Слово «РЕКОМЕНДУЕТСЯ» означает, что данное решение является одним из лучших, но не обязательным. Слово «МОЖЕТ» означает, что данное решение является ПРАВОМЕРНЫМ.

   А, вот это выдержка из ГОСТ 30331.1-2013. Специально для тех кто не знает откуда появилась информация о запрещении использования системы заземления типа TN-C.

   312.2.1 Системы TN переменного тока

   312.2.1.1 Системы с одним источником питания

   Система TN-C (система распределения электроэнергии, имеющая тип заземления системы TN-C), в которой во всей системе применяют ЕДИНЫЙ проводник, выполняющий функции НЕЙТРАЛЬНОГО ИЛИ ЗАЗЕМЛЁННОГО ФАЗНОГО (это в случае однофазного и не связанного как в нашем случае с трёхфазным) и ЗАЩИТНОГО проводников. Электроустановки ЖИЛЫХ и ОБЩЕСТВЕННЫХ ЗДАНИЙ, ТОРГОВЫХ ПРЕДПРИЯТИЙ, МЕДИЦИНСКИХ УЧРЕЖДЕНИЙ ЗАПРЕЩЕНО выполнять с типом заземления системы TN-C. Думаю яснее и не скажешь?!

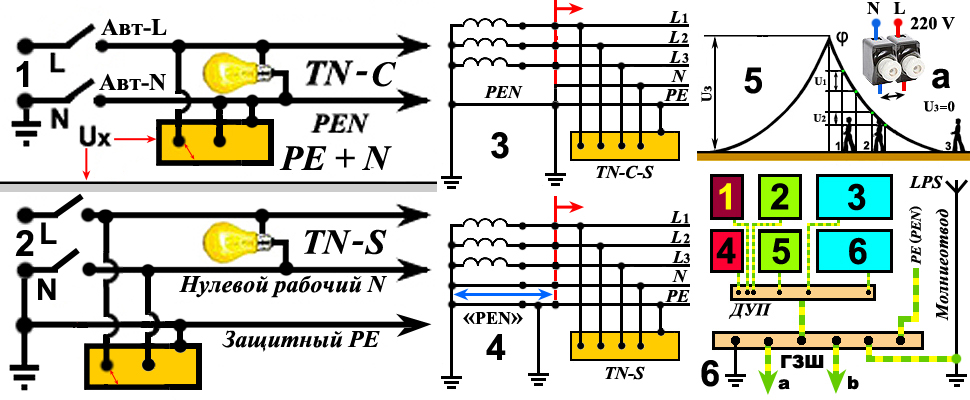

   То, что система TN-C как бы попала в список неблагонадёжных, это Вы уже поняли. И, что TN-S, по факту (если Вы живёте в квартире) Ваша судьба, то, что делать тем кто ещё живёт в «СССР»? А, нам-то, что делать? То же самое, что и я, сдуру сделал! Если к Вам (старый фонд) приходят только два проводка и это чистой воды TN в чистом виде, то? Как нам устроить защиту? Правильно как на рис.1. Превратить TN (в отдельно взятой квартире) в TN-C. Так почему TN-C попала в немилость? За её электроопасность! Как, к сожалению и получилось у меня. Пострадал человек. Конечно (на схеме) никаких рубильников никто не устанавливал. Это я условно показал: либо те знаменитые пробки, либо автоматы (у меня всё те же ПАРы стоят). Но вот произошла перегрузка, сверхтоки (короткое замыкание рис.5а). И сработала защита. А Вы, лично уверены, что сработают оба предохранителя? Я не уверен. Ведь с той же целью (я так думаю) и ставились две пробки и по инерции те же ПАРы. И вот сработал какой-то один и не факт, что фазный. Правильно подумали, нулевой рабочий сработал. И, что тогда? И тогда оставшаяся часть нулевого окажется под напряжением (при включенными электроприборами). В нашем случае лампочка Ильича. И если Вы сдуру устроили систему ещё и систему уравнивания потенциалов СУП, то? То все железяки окажутся под напряжением. Или же сам автомат по тихому отработает, а в это время кто-то из ванны на пол... Это будет инсульт вместе с инфарктом! В лучшем случае туалетный оргазм с последствием... А, если летальный исход? Правильно: суд, тюрьма, Сибирь! Легче будет только сибирякам, они уже в Сибири... На рисунках же как бы защищённый корпус какого-то объекта?

   А, теперь проиграйте ту же ситуацию для TN-S, рис.2. Теперь сработают автоматы или нет и какой вдобавок, - нам по барабану. РЕ-проводник, сам-себе на уме и обеспечивает нам безопасность. И в тоже время при выборе проводника (защитного РЕ), не забывайте, что при жёстком контакте фазного проводника с корпусом объекта, через РЕ-проводник потечёт ток КЗ такой же как и через цепь: фазный - нулевой!!! Потому как при любом раскладе РЕ кроме заземления он соединён с НЕЙТРАЛЬЮ...

   А, что же с системой TN-C-S? Ведь это же опять TN-C и плюс TN-S. На это отвечает всё тот же,

   ГОСТ 30331.1-2013

   Система TN-C-S (система распределения электроэнергии, имеющая тип заземления системы TN-C-S), в которой в части системы применяют единый проводник, выполняющий функции НЕЙТРАЛЬНОГО (N) или ЗАЗЕМЛЁННОГО ФАЗНОГО (L) и ЗАЩИТНОГО (PE) проводников. В электроустановках ЖИЛЫХ и ОБЩЕСТВЕННЫХ зданий, ТОРГОВЫХ предприятий, МЕДИЦИНСКИХ учреждений ЗАПРЕЩЕНО применять PEN- и PEL-проводники. PEN- или PEL-проводник распределительной электрической сети ДОЛЖЕН быть РАЗДЕЛЁН на НЕЙТРАЛЬНЫЙ (N) или ЗАЗЕМЛЁННЫЙ ФАЗНЫЙ (L) и ЗАЩИТНЫЙ проводник (PE) НА ВВОДЕ ЭЛЕКТРОУСТАНОВКИ. То есть хотя бы за дверью квартиры (в подъезде).

   Не думаю, что при реконструкции системы в старых домах, с подстанций потащат отдельный проводок РЕ как должно быть в системе TN-S. А, это значит, что нам (кто из СССР) светит только TN-C-S! Если вникнуть в понятия ПУЭ-7 и ГОСТ 30331.1-2013, то разница между TN-C-S и TN-S лишь в точке разделения N и PE. Для первой системы (для жилых помещений) на вводе в дом, а для второй на подстанции. А, вот в случае молниезащиты имеет значение даже метры длины и не только сотни до подстанции... Тем более, что для обеих систем РЕ заземляется на вводе (по картинке, почти)...

   Если же Вы всё таки рискнули и из TN сделали TN-C, можно пойти на хитрость, поставить на нуль автомат (пробку или ПАР) на больший ток, что равносильно на фазный меньший. Хотя не факт фазный сработает первым и единственным. Это про уголовную статью который!

   Надеюсь, что я Вас напугал до смерти... Теперь ещё одна пугалка. В основном касается очень частных домов. Точнее владельцев типа, что хочу, то и делаю! О чём это я? Вот в мини-лекции об выравнивании и уравнивания потенциалов есть такая картинка рис.5. Это про то, что при соединении (случайно) провода под напряжением, получается вот такой график и шаговое напряжение. А теперь на ваш проводник идущий к заземлителю попадает напряжение (случайно) и, что тогда? И не будет ли такой график с вашим заземлением. И не окажется ли маленький ребёнок (босяком), коснувшись провода идущего к заземлителю под шаговым напряжением??? Или животное??? Вопрос конечно интересный! Ещё интереснее то, что на рис.6.

   Это система уравнивания потенциалов. всё это начинается с подключения дома к заземлению. Подключению (если он есть) проводника РЕ или PEN. Всё это подключается к ГЗШ, - главной заземляющей шине. И уже потом всё это разбредается по всему дому (квартире). Вся система обзывается СУП, - Система Уравнивания Потенциалов. Наиболее серьёзно нужно отнестись к самому опасному участку ВАННОЙ КОМНАТЕ. И для этого существует ДУП, - Дополнительное Уравнивание Потенциалов. Квадратики 1-6 всего лишь железяки в ванной. Чем их больше, тем безопаснее нахождение Вас и Ваших домашних и не очень (гостей) :-)) В частном доме согласно ПУЭ-7 для жилых помещений заземление для электробезопасности совмещается с заземлителем молниеотвода LPS, - Системой молниезащиты (Lightning Protection System).

   Ну, хорошо! Вроде бы мы обо всём договорились?.. А, обо всём ли? Конечно же нет. TN-C нам запретили. А, что нам делать если электрохонурики не протянули обещанный PEN, в смысле для разрешённой TN-C-S? И тут вскакивает вопрос: чем физически отличается PEN - проводник от нейтрального нулевого рабочего? Ничем, судя по схемам. То есть нам нужно объявить нулевой рабочий PEN - проводником. Потом сделать отвод за дверью и отведённый объявить нулевым рабочим. Но могут быть нюансы... В смысле правовые... А там как договоритесь?

   Пока мы с Вами говорили так, как в анекдоте, решали судьбу одной ноги, забыв про другую! О, чём это я? А, о том, что реакция Ваших предохранителей может произойти при достаточном токе утечки, а если нет? Вот, чтобы не гадать существует УЗО. Устройство Защитного Отключения. А, автоматы (пробки) они-то, что делают? Они ведь тоже как бы защищают? Так-то оно так, вот только при небольших утечках автоматы и ухом не поведут, а УЗО ещё как поведёт, Вы даже испугаться не успеете как всё отключит к едрене-фене! Так, что на всё смотрите глубже и шире. Ведь остальные Мини-лекции не просто так существуют?! И про УЗО тоже!
