Настольный электроорган-1

«Заменят гитару электроорганы, электророяль и электропила». (В.Высоцкий)
Советской промышленностью в конце 1980-х был освоен выпуск микросхем серии КР1012, позволяющих генерировать набор звуков равномерно темперированной гаммы [П.Алешин. Микросхемы для ЭМИ, "Радио",1992г., №10, с.42]. Такие микросхемы применяются при построении схемы ЭМИ с одним тональным генератором. В ЭМИ с одним тонгенератором гораздо проще организовать октавное смещение строя инструмента, чем в ЭМИ с 12-ю тонгенераторами. Упрощается также глиссандирование и общая подстройка инструмента одной ручкой.

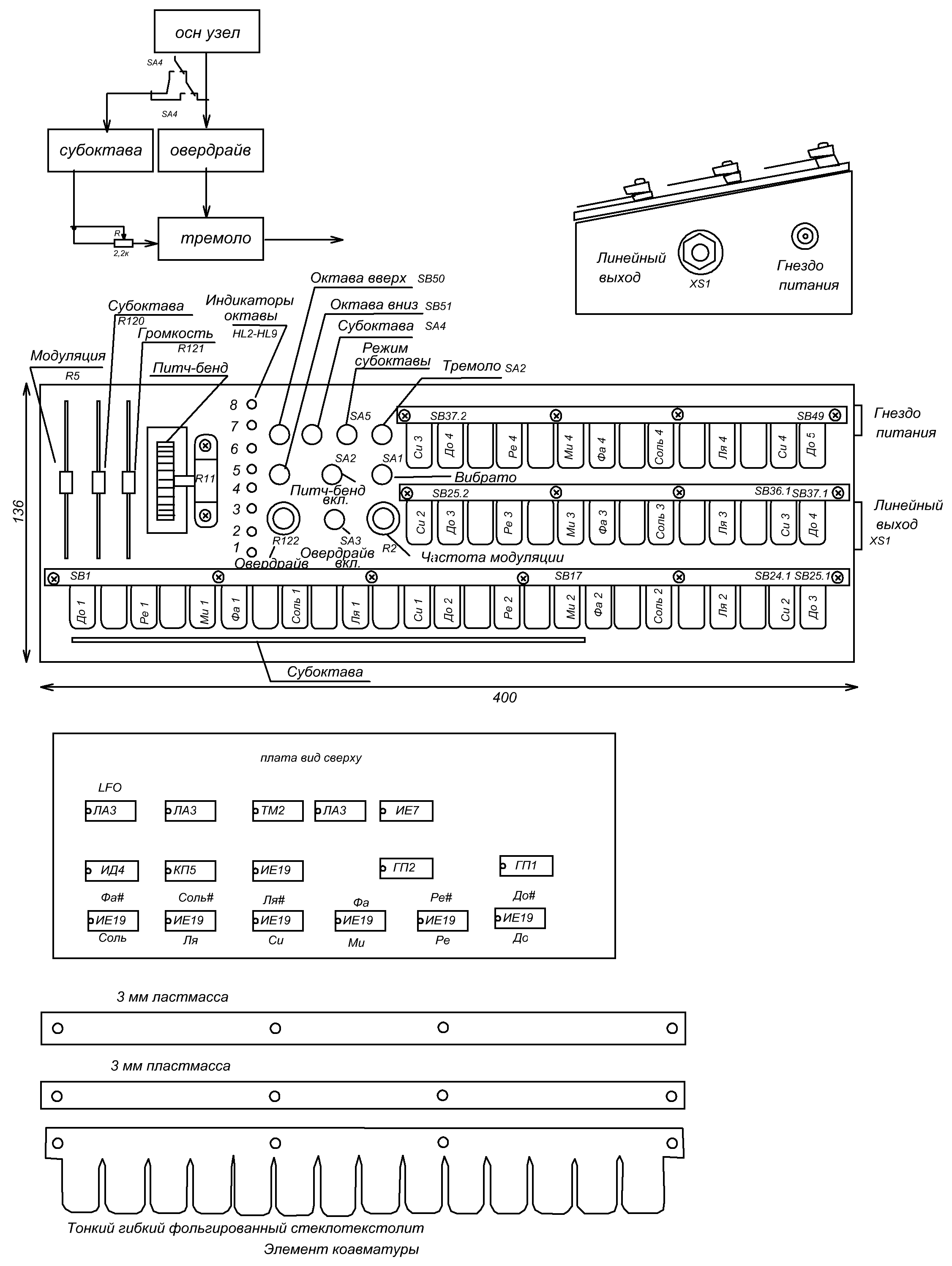

Предлагаемая конструкция представляет собой небольшой настольный электроорган, клавиатура которого выполнена в виде клавиш, как у гармони (см. рис.). Расположение клавиш выполнено ярусами, что позволило сократить габариты инструмента с 4-октавной клавиатурой.
На рис. представлены также размещение органов управления на передней панели и приблизительные габариты инструмента. Вверху показана структурная схема ЭМИ.
Вообще говоря,  комплект из всего двух микросхем - КР1012ГП1 и КР1012ГП2 позволяет достаточно легко собрать ЭМИ с 25 клавишами, дополнив эти 2 микросхемы генератором тона и отключаемым генератором вибрато.  Еще можно добавить счетчик-делитель частоты и переключатель  октав  на 5 положений и получить весьма компактный полифонический ЭМИ с «кларнетным» звуком. Примерно по такому принципу был создан простенький орган «Юность-2», правда, на микросхемах 176-й серии. Дело в том, что эти микросхемы КР1012 достаточно дефицитны в нашей местности и возможно, уже не выпускаются в СНГ (аналоги MM5555N, MM5556N). Хотя в отдельных местах (радиомагазин в Москве) их  было завались. Производились в Шяуляе. Правда, у простых электроорганов без манипулятров, построенных по такой схеме, обнаруживается такая черта, как нестройное гудение всех полутонов в паузе, когда ни одна клавиша не нажата – из-за эффекта проходной ёмкости в контактах клавиатуры и неидеальности монтажа. Бороться с этим явлением можно попробовать, использовав шумоподавитель, подобный магнитофонному.
