Теория кладок из бетонных массивов Ч 2

Продолжение. Первую миниатюру см. по ссылке:
http://proza.ru/2024/07/27/515

В последнее время заметно возрос интерес к сооружениям античности из каменных блоков. Это отразилось в публикациях следующих ученых: Орландос А.К., Марген Р., Карлсон Л., Карасев Ф.Н., Крыжицкий С.Д... Относительно недавно, в середине 19 столетия в Феодосии было возведено берегоукрепительное сооружение из 25-тонных бетонных блоков. Проектная документация, к сожалению, не сохранилась. И только лишь в сороковых годах двадцатого столетия была попытка создания теории кладок из бетонных блоков весом до ста тонн. Осуществил ее советский инженер Владимир Иванович Швей. Он предложил рассматривать так называемые математические кладки, то есть структуры из блоков с габаритами в основании, выраженными целыми числами. В частности такими: 3 х 4; 3 x 5; 4 x 5; 4 x 7 и так далее. Высота всех блоков принималась постоянной. Из подобных умозрительных массивов сначала компоновал ряды постоянной ширины, а уже далее - целый многорядный курс. На втором этапе в точно таком же порядке проектировал смежный курс, следя за тем, чтобы всюду наблюдались перекрытия швов, о которых писал Витрувий. Теперь эти два курса можно было повторять любое количество раз и математический проект готов. Оставалось только привязать его к реальным условиям, находя приемлемый коэффициент масштаба k.

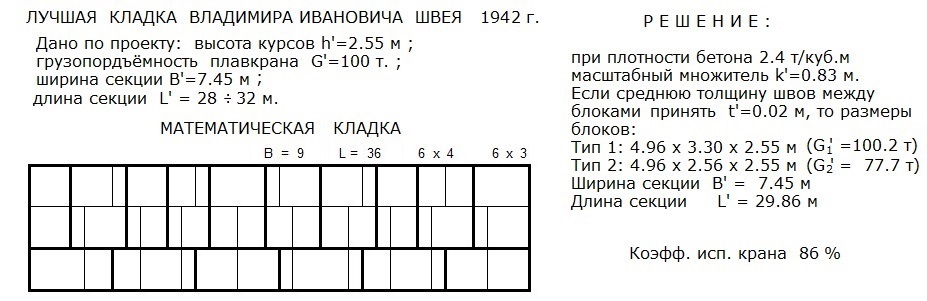

В процессе создания своей диссертации мне посчастливилось найти адрес жительства Владимира Ивановича и встретиться у него в квартире. У меня на руках был отчет Швея, который он написал во время ВОВ. В нем были приведены 22 математические кладки и несколько примеров проектирования реальной секции. Я показал и свои исследования, то есть кладки из блоков одинакового веса. Отчет очень растрогал ученого, ибо напомнил и том страшном времени... Рассказал с какой целью делал ту научную работу. Цель, естественно была чисто военной. Бала опасность разрушения волноломов вражеской авиацией и стояла задача скорейшего восстановления поврежденных секций. После он что-то вспомнил и достал из видавшей виды папки листок, на котором были начерчены совмещенные курсы. Своего рода - шедевр. Я попросил разрешения скопировать информацию и сейчас помещаю ее в иллюстрации.
Третья миниатюра по ссылке:
http://proza.ru/2024/07/28/446

27 июля 2024 г.
