Как гудит трансформатор. 13. 0

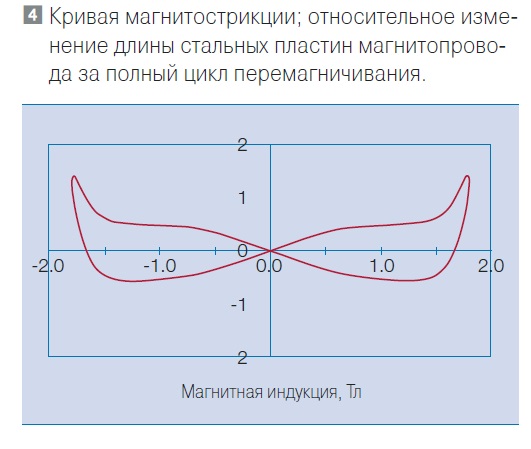

      Для рассмотрения нашего вопроса обратимся к
графическому отображению явления магнитострикции,
предоставленному американскими инженерами в статье
,,Звук тишины''. Скриншот этого графического отображения
мы видим вверху.
      По горизонтальной оси откладывается значение
магнитной индукции в Теслах. В правой части значения
магнитной индукции для магнитного потока, направление
которого принимается за положительное. В левой части
значения магнитной индукции для магнитного потока,
направление которого принимается за отрицательное.
      По вертикальной оси откладывается изменения значения
размеров железной пластинки трансформатора. Единицы
измерения не указаны. Можно предположить, что в микронах.
   А можно предположить, что в процентах. И это будет
правильное предположение, так как на это указывает
заголовок к графическому отображению явления
магнитострикция — ,,относительное изменение длины
стальных пластин магнитопровода.''
     Рассматривая правую половину графического
отображения, мы видим нелинейную зависимость — с
увеличением значения магнитной индукции значение
относительного изменения линейных размеров пластины
растет, потом рост замедляется и ближе к концу увеличения
магнитной индукции, резко идет вверх. По достижении
максимального значения и последующего уменьшения
магнитной индукции, значение относительного изменения
размеров резко идет вниз, достигает нулевого значения, но как
бы по инерции идет еще ниже, замедляется, линия идет
практически горизонтально и выходит на ноль(в
первоначальное положение). То, что лежит выше
горизонтальной оси — это положительная деформация, ниже
- отрицательная. Таким образом, имеет место быть
знакопеременная деформация.
     Тоже самое будет происходить во втором полупериоде , и
отображаться в левой части графического отображения.
      Таким образом, в правой части (первый полупериод
электрического и магнитного колебания) мы имеем аналог с
гитарной струной, совершившей полное колебание(занятие
двух крайних положений). В левой части (второй полупериод
электрического и магнитного колебания колебания) мы
имеем аналог с гитарной струной, совершившей полное
колебание (занятие двух крайних положений).
      Таким образом, за один период электрического колебания
получаются два полных звуковых периода колебаний.
        Учитывая, что в одну секунду имеет место быть 50 периодов
колебаний переменного тока, получаем, что за одну секунду
будет 100 полных звуковых колебаний. То есть частота звука
будет 100 герц! Что и требовалось доказать!!!
                2.08.2024
                P.S. Окончание последует
