Теория кладок из бетонных массивов Ч 11

Итак, мне удалось из множества миниатюр сформировать довольно внушительную книгу, которую в дальнейшем наверняка сумею издать в бумажном варианте. Столь большое количество частей было обусловлено множеством необходимых иллюстраций. Сейчас, в последней миниатюре, дам пример проектирования самой оптимальной кладки, которую назвал Магической. В предыдущей части выбрал наиболее подходящую целочисленную Магическую Кладку и дал ее чертеж. Параметры Кладки следующие:
B = 64; L = 140; блоки с плановыми размерами: 16 x 35 и 20 x 28.
Вычисляем масштабный коэффициент с точностью до сантиметра:
k=B'/B=11.50/64= 0.18 м. Учитывая тот факт, что среднюю толщину швов между блоками принимают равной t'=0.02 м, находим реальные размеры блоков:
0.18*16-0.02 x 0.18*35-0.02 = 2.86 x 6.28 м;
0.18*20-0.02 х 0.18*28-0.02 = 3.58 х 5.02 м.
Реальная ширина стенки: В' = 0.18*64-0.02=11.50 м. То, что ширина оказалась абсолютно равной проектной, это полная удача. Чаще всего приходится принимать на несколько сантиметров больше. Тут многое зависит от выбранной математической Магической Кладки.
Длина секции L = 0.18*140-0.02 = 25.18 м. Это практически совпадает с желаемым значением. Теперь необходимо найти высоту блоков h', исходя из заданных G'=100 т и плотности бетона ro'=2.4 т/куб. м.:
h'=G'/[2.86*6.28*2.4]=2.32 м.
В этом случае разработчику следует так запроектировать тело секции и принять такую общую высоту H', чтобы последняя оказалась кратной полученной h'. Последняя должна быть ограничена следующим образом: h'<=2.86 м (где 2.86 - минимальный габарит у двух блоков) и h'>=6.28/3, где 6.28 м - максимальный габарит у двух блоков. В данном проекте эти два условия соблюдены. Если же такое получить не удается, то придется искать либо другую математическую кладку, либо применять кран иной грузоподъемности. В нашем случае все сложилось предельно удачно.
Но этого мало. Следует рассматривать минимальные значения перекрытий швов. Согласно СН 288-64, для стотонных блоков минимальные перекрытия должны быть не менее 0.60 м (в направлении длины рядов) и не менее 0.90 м между рядами. Если рассматривать принятую нами математическую кладку, то первый минимум равен 4 единицы, а второй минимум равен 8 ед. В переводе на реальные размеры:
0.18*4-0.02=0.70 м , что существенно больше чем 0.60 м;
0.18*8-0.02=1.42 м и это тоже намного больше чем 0.90 м.

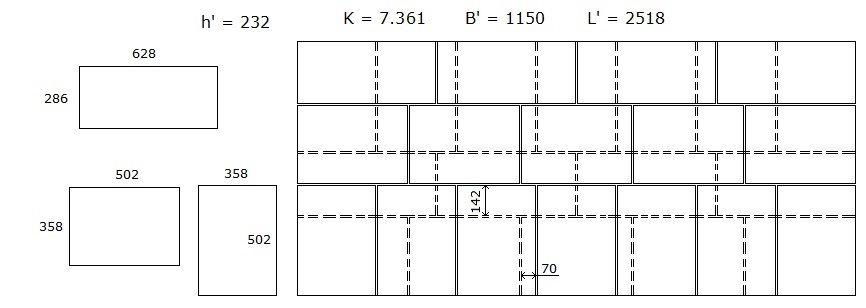

Рабочий чертеж совмещенных курсов блоков со всем размерами в сантиметрах приведен в иллюстрации. Тут толщина всех швов принята равной 2 см.
Уверен, что более оптимального варианта задачи просто не существует. Если рассчитать веса обоих типов блоков, то они с большой точностью равны 100 тоннам.

PS. За счет того, что была учтена толщина швов между блоками, основной критерий кладки K увеличился всего на 0.64%.

3 августа 2024 г.
