Теория кладок из бетонных массивов Ч 12

Последний пример, что в части 11, - это не придуманная мной задача, а конкурсное задание для специалистов в области морской гидротехники. Текст задания прислала из Японии моя бывшая дипломница Ирина Исаева во время ее стажировки. Показан в иллюстрации справа. В переводе на русский:

"Секция волнолома имеет форму прямого параллелепипеда и выполнена из бетонных блоков постоянной высоты весом не более 100 тонн. Блоки также должны иметь форму прямого параллелепипеда. Средняя толщина швов между блоками принимается равной 2 см. Ширина стенки составляет 11.5 м, длина секции — примерно 25 м. Плюс-минус 0.5 м. Нахлест швов по длине секции принимается не менее двух футов, а по ширине — не менее трех футов. Количество типов блоков должно быть минимально. Найдите их размеры, включая наиболее выгодную высоту."

Тут ничего не говорится о соотношениях габаритов любого блока и поэтому мне пришлось воспользоваться российским нормативным документов СН 288-64.

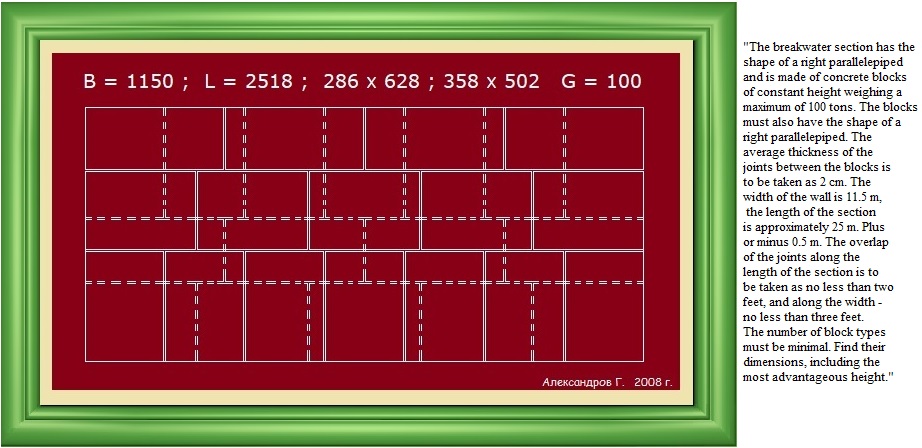

Свое решение я оформил в виде красочного коллажа, выполненного плоттером на грунтованном холсте (см. иллюстрацию). Высоту блоков не стал указывать, поскольку ее легко вычислить по известным G и плановым габаритам блоков. В самом деле:
h'=100/[2.86*6.28*2.4]=100/[3.58*5.02*2.4]=2.32 м.
 Исаевой послал посылку (холст и в разобранном виде подрамник с рамой). Приложил таже короткую пояснительную записку на английском языке. Спустя несколько недель получил благодарственную грамоту от руководителя конкурса. Очень, естественно, хотелось посмотреть другие проекты...
Но, увы. Полагаю, что такие вещи являются засекреченными.

4 августа 2024 г.
