Теория кладок из бетонных массивов Ч 15

Вычислим реальные габариты двух типов блоков:
0.18*20-0.02 x 0.18*35-0.02 = 3.58 x 6.28 м ;
0.18*25-0.02 x 0.18*28-0.02 = 4.48 x 5.02 м.
Мой анализ показал, что в данном случае целесообразно применить шестикурсовую кладку. Найти желательно оптимальные высоту курсов h' и вес каждого блока G'. Проще всего произвести расчеты по программе:

print "  N    h    H     G1      G2"
print "--------------------------------"
v1=3.58:u1=6.28
v2=4.48:u2=5.02
for h=2.67 to 2.83 step 0.01
G1=v1*u1*h*2.4
G2=v2*u2*h*2.4
H=h*6
N=N+1
print N using "###";
print h using "##.##";
print H using "##.##";
print G1 using "####.##";
print G2 using "####.##"
next h

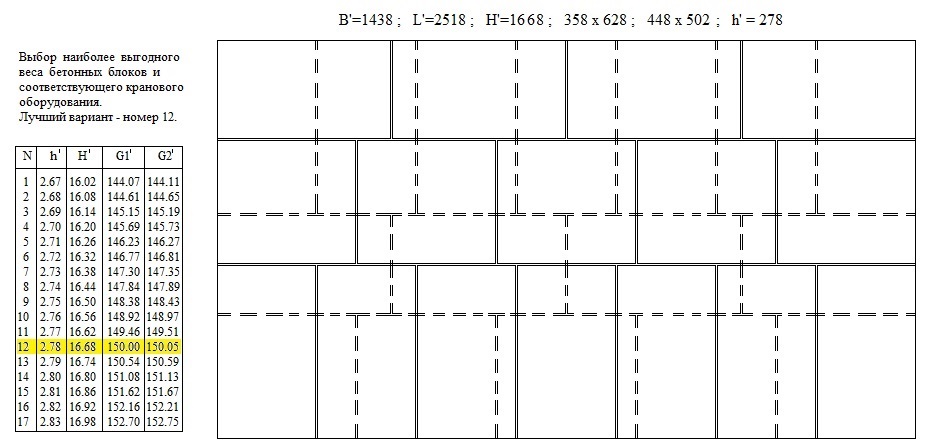

Таблица расчетов приведена в иллюстрации слева. Анализируя цифры я пришел к заключению, что желательно принять двенадцатый вариант с h'=2.78 м и G'=150 тонн.
(строка выделена желтым цветом).
Совмещенные планы курсов показаны справа. Для блоков весом 150 т минимальное значение перекрытий швов в направлении длины секции должно быть не менее 0,69 м, а в направлении ширины стенки - не менее 1.03 м.
 В нашем случае перекрытия равны соответственно  0.18*4-0.02=0,70 м , и 0.18*10-0.02=1.78 м. C этим у нас тут полный порядок. Поэтому окончательно принимаем высоту всех блоков h'=2.78 м. Высота же стенки H'=16.68 м. Остается всего лишь зафрахтовать плавкран грузоподъёмностью 150 тонн. С его помощью 192 блока (на два пала) можно будет установить достаточно быстро.

 6 августа 2024 г.
