Как гудит трансформатор. 14. 0

    День идет за днем, два раза в неделю мне звонит мой
оппонент Дмитрий и традиционно после разговора о погоде и
воспоминаний о былых годах речь сворачивает на то, как же
всё-таки гудит трансформатор. К какой частотой — 50 Гц, или
100 Гц. Дмитрий упорно твердит, что он просто ЗНАЕТ как
гудит трансформатор. Что мол гудит он с частотой 50 Гц.
Никакие мои повторные объяснения эффекта не имеют.
   Действительно, какой они могут иметь эффект, если человек
ЗНАЕТ?! Неважно, что доказательств не приводится, зачем
они, если человек ЗНАЕТ!
      Понимаю, что единственный шанс у меня доказать свою
правоту — это провести эксперименты и предъявить
результаты оппоненту. Тем не менее тут есть подводные
камни. Один из них вот какой. Не сомневаюсь, что после того
как мною будут проведены эксперименты и опубликованы
результаты, от оппонента прозвучит мнение, что, видимо, в
ходе эксперимента что-то было сделано некорректно. Поэтому
мною предлагалось Дмитрию самому провести
эксперименты, снять осциллограмму как звучит
трансформатор. На что он ответил: ,,А зачем мне это надо? !
Я и так знаю, что трансформатор гудит с частотой 50 Гц.''
     Безусловно, мною предполагалось проведение
экспериментов. Конкретно: 1 — запись звучания динамика, на
который подается пониженное до нескольких вольт
напряжение из сети переменного тока с частотой 50 Гц.
     2- Запись звучания динамика, на который подается
пониженное напряжение с однополупериодного выпрямителя.
      3- Запись звучания динамика, на который подается
пониженное напряжение с двухполупериодного выпрямителя
без конденсатора.
      4- Запись звучания гудящего трансформатора в сети
переменного тока с частотой 50 Гц.
     Данные записи предусматривалось производить с
помощью внешнего микрофона и установленной на
компьютер программы ,,Аудиомастер''.
   А также предусматривалось снятие осциллограмм всех
этих звучаний с помощью внешнего микрофона и
специальной программы, установленной на компьютер.
Называется она осциллограф, разные есть версии с разными
названиями, но главное то, что она (они) позволяют,
используя микрофон, сделать осциллограмму звука.
    Подготовка необходимого оборудования заняла 10 дней.
13.08.2024 с 14:00 до 19:00 запланированные эксперименты
были проведены.

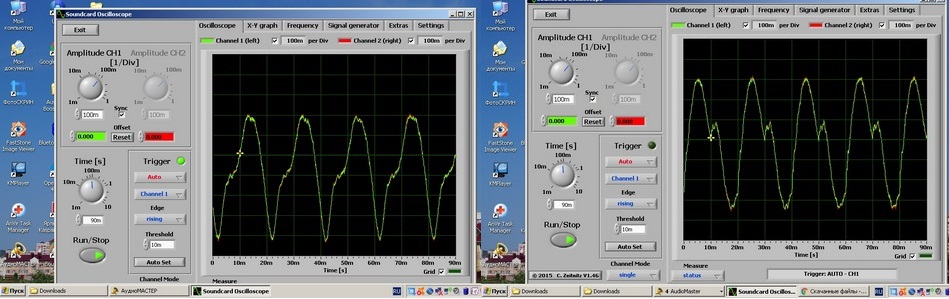

     На предъявленных вверху двух скриншотах
осциллограмма звука динамика, на который подается пониженное
переменное напряжение из сети (слева) и осциллограмма
(справа), на которой отображается звук динамика при подаче
на него пониженного напряжения с однополупериодного выпрямителя.
     Хорошо видно по осциллограммам , что частота звука 50 Гц,
как и следовало ожидать. Кривые, разумеется, представляют
из себя не совсем идеальные синусоиды.
                14.08.2024 15:30
                P.S. Продолжение последует.
    P.S. Полагаю, что никто не будет  повторять эти мои эксперименты. Тем не менее, наверное, следует предупредить, что подавать прямиком  220 вольт на динамик нельзя, так как от такого напряжения он выйдет из строя. Мною использовалась следующая цепь: ЛАТР-понижающий  разделительный трансформатор - динамик. Выставлялось (с помощью ЛАТРа) напряжение на выходе понижающего разделительного трансформатора с контролем  по мультиметру 1 вольт, а затем с помощью ЛАТРа напряжение увеличивалось до нужного уровня громкости звучания динамика.
