Как гудит трансформатор. 15. 0

      В этой части читателя ожидает самое интересное —
результаты экспериментов. С какой всё же частотой гудит
трансформатор ? 50 Гц или 100 Гц?!

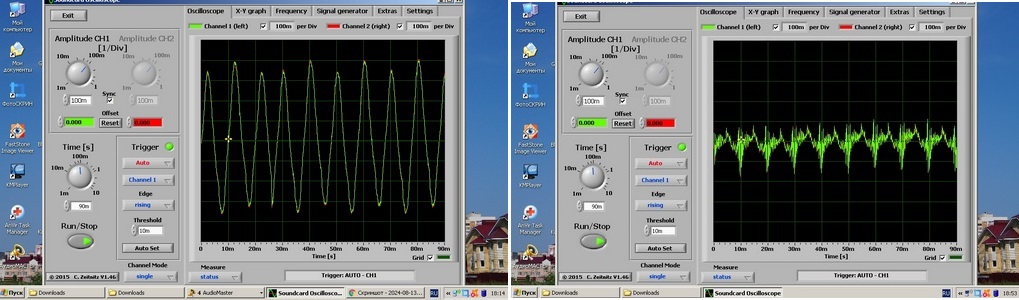

    На представленных выше двух скриншотах — слева
осциллограмма звука динамика, когда на него подается пониженное
напряжение с двухполупериодного выпрямителя (без
конденсатора). Справа осциллограмма звука от трансформатора, на
который подается напряжение из эл. сети с
частотой 50 Гц.
     Временная шкала, выбранная мною — 90 мс. (90
миллисекунд). Пробовал 40 мс; 60 мс. Но наиболее
убедительной показалась картинка при 90 мс.
Хорошо видно, что частота звука на обоих осциллограммах
составляет 100 Гц.
     Для тех, кто подзабыл физику кратко поясню. Частота 50
Гц в эл. сети означает, что имеется 50 полных колебаний в
одну секунду. Это означает что продолжительность одного
полного колебания будет 1/50 = 0,02 с. Или 20 мс.
Соответственно, если мы предполагаем, что частота
гудения трансформатора составляет 100 Гц, то
продолжительность одного полного колебания (период) будет
1/100 = 0,01 с. Или 10 мс.
Смотрим на осциллограмму и видим, что временной
промежуток между двумя горбами кривой — 10 мс. Что
означает частоту -100 Гц.
     Что и требовалось доказать и показать!
Разве что можно добавить - говорил я своему оппоненту
Дмитрию месяц назад, и об этом, кстати, написано в одной из
частей, что осциллограмма гудения трансформатора будет
весьма и весьма отдаленно напоминать синусоиду из-за
присутствия гармоник. На что он отвечал, что будет
синусоида, но, конечно, не идеальной формы. А я утверждал,
что будет хаос, шум из-за гармоник. Осциллограмма звука
гудения трансформатора, на мой взгляд, всё наглядно
показала. Интересно, что теперь скажет мой оппонент
Дмитрий после просмотра данных осциллограмм? По-
прежнему будет утверждать, что трансформатор гудит с
частотой 50 Гц ?!
                14.08.2024 16:40
   P.S. Первый опыт (левая осциллограмма звука).Полагаю, что скорее всего, никто не будет повторять мои эксперименты, но считаю не лишним напомнить, что на динамик нельзя подавать напряжение выше чем несколько вольт. Мною использовалась следующая цепь: ЛАТР - понижающий разделительный трансформатор (220/24 вольта) - мостик из четырёх диодов - динамик. Начальное подаваемое напряжение на динамик 1 вольт, затем с помощью ЛАТРа напряжение увеличивалось до необходимого уровня громкости звучания динамика. Звук с помощью внешнего микрофона подавался на компьютер в программу осцилллограф.
   P.P.S. Второй опыт (правая осциллограмма звука)- понижающий трансформатор с расслабленной стяжкой подключался к сети 220 вольт без нагрузки во вторичной обмотке. Звук с помощью внешнего микрофона подавался на компьютер в программу осциллограф.
