Мини-лекции. Молния. Растекание токов

   ОСНОВНЫЕ ПРИНЦИПЫ И ПУТИ ВОЗДЕЙСТВИЯ ТОКОВ МОЛНИИ НА ОБЪЕКТЫ И КОММУНИКАЦИИ

   Токи молний могут воздействовать на объект ПРЯМЫМ способом при попадании молнии в его систему внешней молниезащиты или находящиеся в непосредственной близости сооружения, предметы или деревья. Но наиболее частыми являются случаи ВТОРИЧНЫХ воздействий при ударе молнии в удаленные объекты (линии электропередач, подстанции и т.п.), связанные какими-либо коммуникациями с защищаемым объектом, или при МЕЖОБЛАЧНЫХ РАЗРЯДАХ, вызывающих за счет сильного электромагнитного поля возникновение ИМПУЛЬСНЫХ ТОКОВ больших величин в металлических элементах конструкций и коммуникациях. Основные пути попадания и растекания грозовых токов показаны на рисунке.

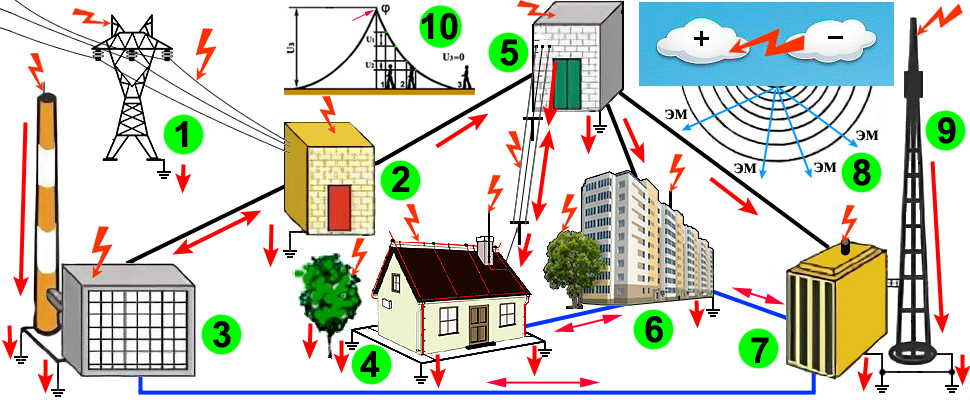

   Основные пути растекания грозовых токов

   ГОСТ Р МЭК 62305-1-2010 рассматривает четыре основных типовых ситуации, связанные с повреждением объекта токами молнии в зависимости от места ее попадания. Каждая из этих ситуаций обозначается в стандарте латинской буквой «S» и порядковым номером:

- S1: разряды молнии в сооружение или конструкцию объекта;
- S2: разряды молнии вблизи сооружения или объекта;
- S3: разряды молнии в коммуникации, входящие в сооружение или объект;
- S4: разряды молнии вблизи коммуникаций, входящих в сооружение или объект.

   В дальнейшем эти критерии используются и другими стандартами МЭК, рассматривающими вопросы молниезащиты, а также применяются для определения амплитудных значений импульсных токов молнии при ее растекании по конструкции объекта и входящим в него коммуникациям.

   Да, это «официоз» для нашей темы, но, а если простым языком? Вот на картинке всевозможные варианты воздействия молниевых разрядов, или как модно называть, ударов. Как не называй, а главное, что всё это нам означает? Ну, ничего хорошего, это понятно, а точнее? Куда бы Боженька не послал нам наказание, это всегда: протекание огромного тока (относительно); создание сильного электромагнитного излучения. Что для нас значит огромный ток? Думаю, что либо из своей, либо чужой практики знаете чем это нам грозит?! И как побочный эффект, - возгорание всего, что может гореть... И слава Богу, что не будет прямого поражения людей...

  А, не прямого, то какого? Вот на рис.10 знакомая картинка (если Вы конечно, что я сильно сомневаюсь читали предыдущие мини-лекции?). Это всё про шаговое напряжение, способное поразить Вас, даже если Вам вообще не хочется испытывать судьбу?! А, ведь в точке касания токоотвода молниевой защиты, это и есть тот самый ФИ и тоже самое растекание и шаговое напряжение. И не важно, что всё произойдёт доли секунды... В особенности угроза коснётся детей и животных бегающих босяком.

   Второй вариант, - электромагнитное излучение, возникающее при изменяющей величине тока от нуля до максимума (200 кА). Кто-то брякнул про 200 кА, и все как попугаи... А нам-то, что с этого? Как тут не вспомнить А. С. Попова, П. Н. Рыбкина и Гульельмо Маркони? Ведь они, по крайней мере Попов с Рыбкином начинали изобретение радио с изобретением ГРОЗООТМЕТЧИКА! А как это? Очень просто, с фиксации электромагнитного излучения грозовых разрядов! И даже если гроза где-то там, далеко? А ведь даже казалось бы слабый уровень излучения заставлял металлические опилки свариваться (склеиваться, слипаться). А, что будет если молонья жахнет у Вас перед «носом»?! Какое излучение пронзит Вас и главное, ну очень электронную и чувствительную технику? И в том числе ту через которую читаете мои излияния... Не даром же «Ростелеком» (наш один из провайдеров) слёзно просил владельцев компаящиков во время грозы отключать кабель интернета. И даже если Вы согласитесь, не факт, что излучение будет настолько сильным, и с последствием... Так, что не удивляйтесь если Ваш комп вдруг взбрыкнёт и затихнет...

   Какой вывод? Куда бы не произошёл разряд, Вы всё же пострадаете в большей или меньшей степени, равно как и Ваши железяки... В том числе и межоблачные разряды рис.8. Ведь это может произойти в каких-то 500-600 метров от Вас! Да, если Вы не очень чувствительны ко всяким воздействиям, то Вы и ничего и не почувствуете, а если наоборот? Одним словом... Не ждите жаренного петуха!!!

И последнее... Рис.1, - ЛЭП высоковольтная линия передач, от 6кВ и выше. Рис.2, - Понижающая напряжение подстанция, до 6 кВ. Рис.3, - Промышленное предприятие (завод, фабрика). Рис.4, - Условно сельская местность, частные дома. Рис.5, - последняя понижающая подстанция, до 0,4 кВ (наши родёмые 220/380В). Рис.6, - Условно городская среда. Рис.7, - Объекты связи. Рис.8, - Межоблачный разряд и электромагнитное (ЭМ) излучение. Рис.9, - Телевизионные вышки, вышки сотовой связи.
