Настольный электроорган-4

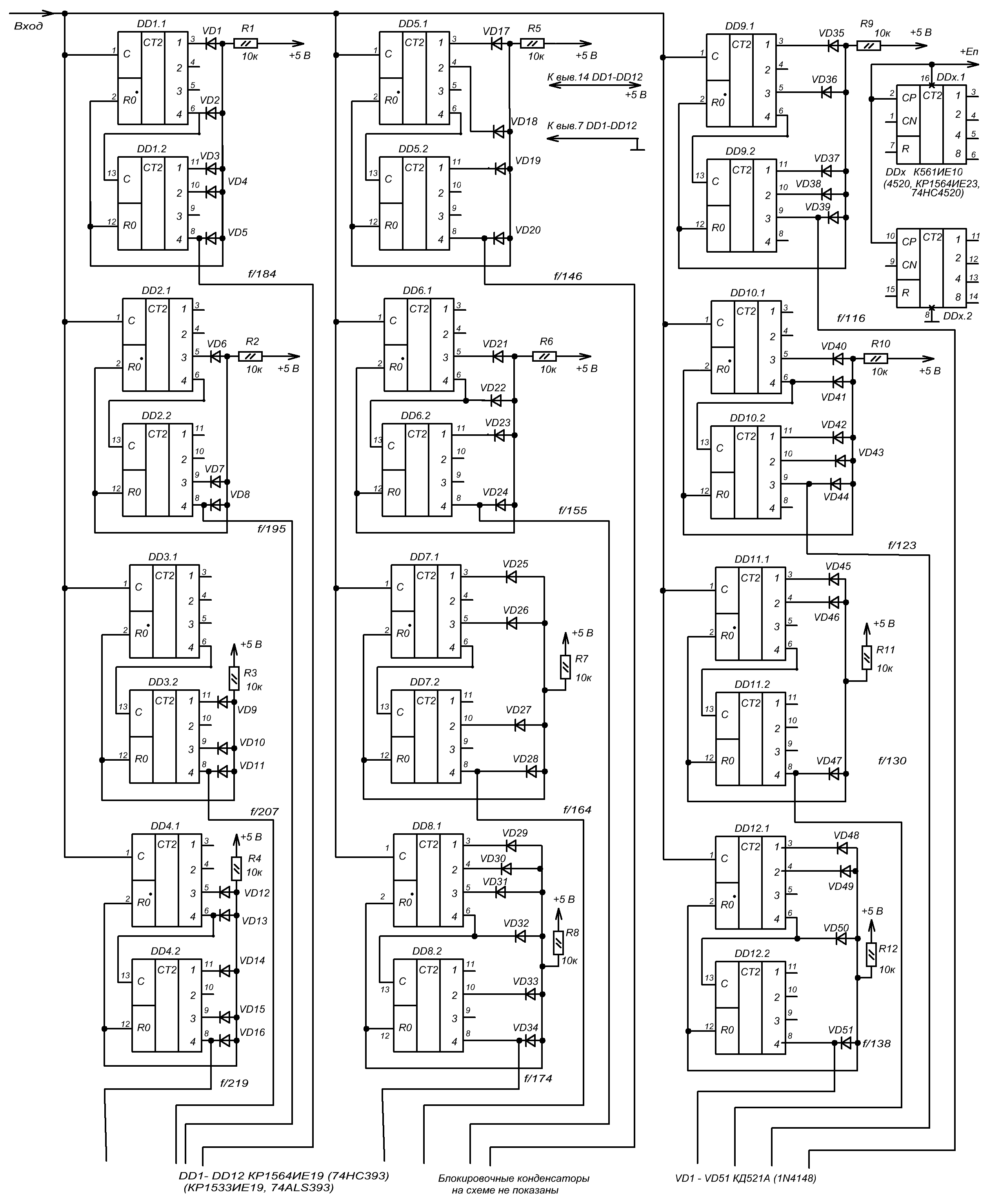

Возможно также построение делителя частоты не с логическими элементами, а с диодами в цепях асинхронного сброса счетчиков(см.рис.). Схема на практике не проверялась. Идея делителя частоты с диодами в цепи обратной связи асинхронного обнуления позаимствована из статьи "Электронный камертон" ("Радио, 1997, №4, с.55). Там подобное схемное решение применялось с микросхемой КР1561ИЕ20 (4040). По идее, оно также должно работать и с другими счетчиками. Вместо микросхем КР1533ИЕ19 и их аналогов К555ИЕ19 (74LS393) подобное устройство возможно собрать на 74HC393 (КР1564ІЕ19), а также на К561ИЕ10 (4520) и аналогах, цоколевка которой приведена в верхнем правом углу, с учетом допустимого напряжения питания, рабочей частоты, нагрузочных характеристик и других электрических параметров.
