Синтезатор-стилофон 2

В отличие от музыкального синтезатора Е.Петрова (Радио, 1992 г.,№№1, 2-3,4), данный инструмент предполагается выполнить на микросхемах более новых серий К561/КР1561 (CD4000A/B и аналоги), допускающих более широкий диапазон питающих напряжений.

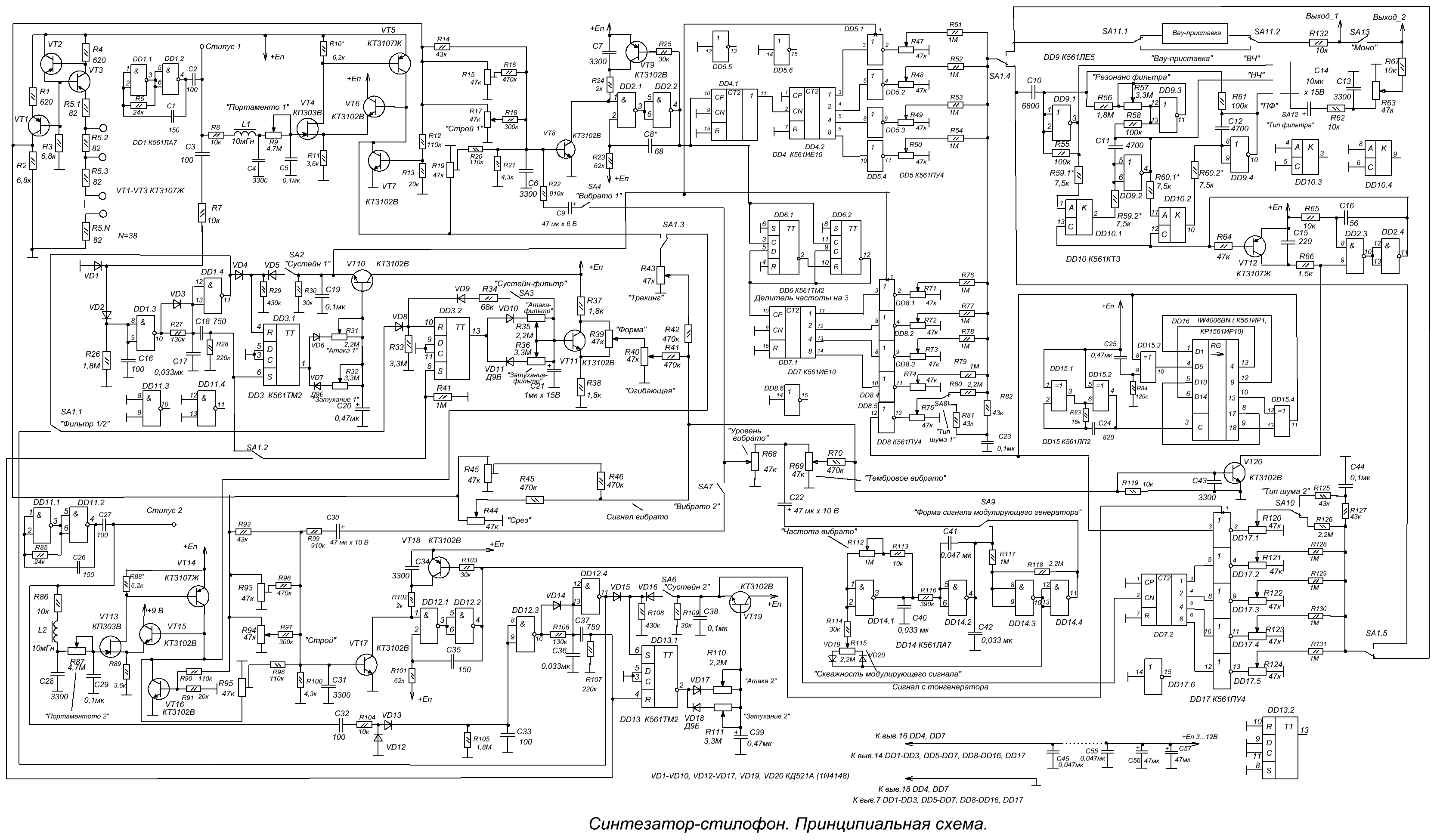

На иллюстрации приведена принципиальная электрическая схема синтезатора-стилофона. Схема дополнена делителями частоты на 2 и на 3 (DD4.1, DD6), позволяющая синтезировать квартово-квинтовые двузвучия в одном из голосов.
Чтобы схема не получилась слишком сложной, управляемый фильтр использован один на два голоса.Для его переключения между голосами служит переключатель SA1. Звук голоса, оставшегося без управляемого фильтра, возможно обработать вау-приставкой. Также вожможно объединение двух голосов перед общим фильтром выключателем "Моно 2", включенным между крайними правыми по схеме выводами резисторов R51 и R131 (на схеме не показан).
Каждый стилус можно подключать своим переключателем либо к первому каналу, либо ко второму. Эти переключатели на схеме не показаны. Двумя стилусами можно достичь беглой игры в одноголосном режиме.
Следует заметить, что DD3, DD13 работают в режиме RS-триггеров, поэтому возможнол построение этих узлов на К561ТР2 (4043) или К561ТВ1 (4027),а также на элементак К561ЛЕ5/ЛА7 (4001/4011). При введении регуляторов R31,R32,R35,R36,R110,R111 в положении минимального сопротивления выход триггера оказывется нагружен на конденсатор C20,C21,C39 довольно большой емкости, что не есть хорошо, поэтому желательно последовательно с данными регулировочными потенциометрами включить ограничиттельные сопротивления порядка на 1 кОм (подбирается экспериментально). В качестве R31,R32,R35,R36,R110,R111 можно применить потенциометры меньших сопротивлений - хотя бы 1МОм, тогда придентся пропорционально увеличить емкости C20,C21,C39, а чтобы выходы  RS-триггеров не перегружались, умостить их двухтактными эмиттерными повтоителями на КТ315+КТ361 и не забывать про ограничительные постоянные резисторы последовательно с данными регуляторами.
