Профессиональное об откидных болтах ГОСТ 3033-79

 Статья писалась для сайта компании "Стройметиз", но пока до её публикации там дело не дошло. А болты-то на нашем производстве делаются. А никто об этом не знает. Непорядок. Итак...

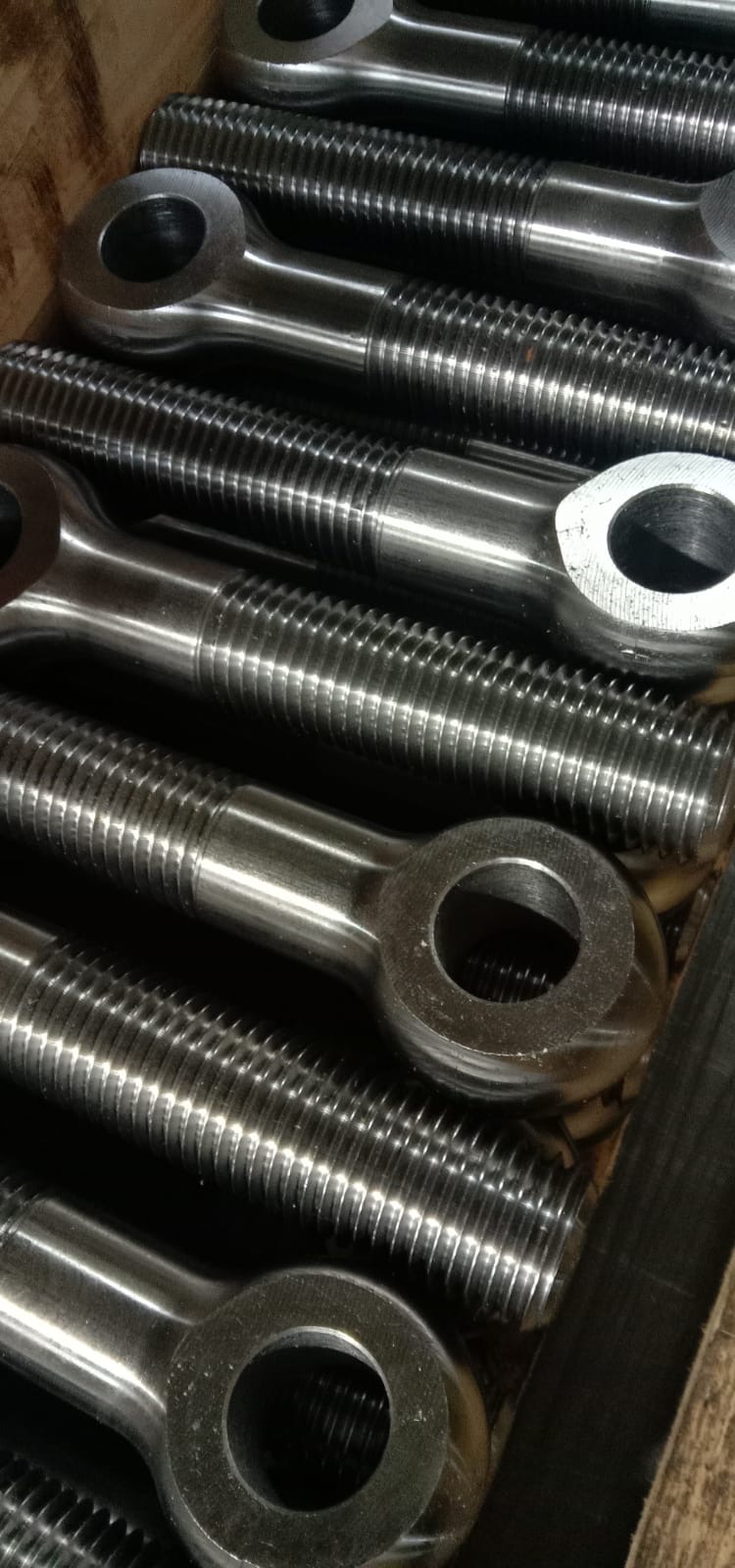

  Изготовление болтов откидных по ГОСТ 3033-79 освоено на нашем производстве давно, но с вводом в эксплуатацию новых токарных станков с ЧПУ эта технология была изменена, улучшена, и сейчас мы можем предложить на рынке одни из самых низких цен и самое высокое качество этих изделий.
  Болты откидные выпускаются в трех исполнениях: с круглой головкой или, как говорят, «с петлёй», с круглой головкой  и отверстием под шплинт, и с вилкой. Серийно мы выпускаем первые два исполнения, к тому же исполнение 3 встречается в заявках крайне редко.  В отличие от точных болтов ГОСТ 7817-80 откидные болты имеют стандартные классы точности В и С, классы прочности от появившихся в требованиях российских заказчиков в последнее время откровенно устаревших классов 3.6 и 4.6 до 10.9 и 12.9, и могут быть изготовлены из  обычных конструкционных сталей, нержавеющих, жаропрочных, а так же цветных металлов и сплавов, титана  и пластиков.
 Достаточно посмотреть на чертежи этих болтов, чтобы понять, что такой болт довольно труден в изготовлении, и качественно изготовить его на простом универсальном станке трудно (впрочем, на универсальном токарном станке и невозможно – тут требуется ещё и фрезерный станок): так, например, сферу головы болта, которая потом будет фрезероваться и сверлиться, на обычных станках раньше можно было сделать только по копирам, когда путем установки на станок механического приспособления резцу сообщалось дугообразное движение; на токарных автоматах прошлого века  движения резцов устанавливались с помощью толкающих кулачков; на станках с ЧПУ достаточно программы, которая выдержит нужную конфигурацию поверхности и необходимые допуски. При изготовлении высокопрочного крепежа добавляется  термообработка заготовки, и затем чистовая обработка (о том, что именно такой технологии нужно придерживаться, если мы хотим получить качественный, соответствующий стандартам крепеж, мы говорили ранее в статье о крановых болтах). Затем следуют консервация (если болты поставляются заказчику без покрытия) или гальваника. На нашем производстве резьба на таких болтах накатывается, что исключает ее дефекты и повышает прочность.  Согласно стандарта заготовки для таких болтов можно получать и штамповкой, но тут необходимы крупные серии, и штампованные заготовки будут иметь точность не выше класса С. Как правило, сейчас такие болты нужны заказчикам небольшими партиями, что штамповку исключает.
 Применение откидных болтов (это мы ещё не говорим о станочных откидных болтах ГОСТ 14724-69, которые, разумеется, мы тоже можем делать) разнообразно, но это вопрос конструкторских отделов со стороны заказчика. В ГОСТ 3033-79 приведены примеры применения таких болтов, но, конечно, их намного больше. В такелажных устройствах такие болты могут использоваться, заменяя рым-болты; с их помощью можно собрать шарнирное соединение, а если запрессовать в ушко головки болта подшипник, то даже механизм с довольно интенсивным движением деталей, в котором болт будет играть роль шатуна, передающего движение, например, на эксцентрик; в комплекте с гайками, петлями или рым-петлями такой болт может фиксировать крышки, двери, люки, крепить станины и детали опор; с помощью таких болтов можно к верхней плоскости вертикальной стены подвесить параллельную ей балку или грузовую платформу. Болты исполнения 2 шплинтуются, при этом концы шплинта должны быть расклепаны (п.2 Приложения 1 ГОСТ предполагает и ещё один способ стопорения гайки на болте – кернение резьбы или сближение витков резьбы после закручивания гайки). Применяются болты ГОСТ 3033-79 и в строительстве, часто совместно с анкерами как подвесы или как элементы натяжных устройств. В грузоподъемных устройствах, например,  собранных под конкретные такелажные задачи грузовых траверсах, такие болты могут быть применены собственно как подъемные элементы или в комплекте с рым-гайками. Именно такого типа болты используются в качестве натяжных вант при строительстве мостовых конструкций. Однажды, остановившись в лесу неподалёку от Луги, я увидел на трубопроводе очень оригинальное применение болтов такого типа – ими притягивали одну трубу к другой, которая в неё вдвигалась (трубопровод находится перед памятником «Партизанская слава»).
