Синтезатор-стилофон 3

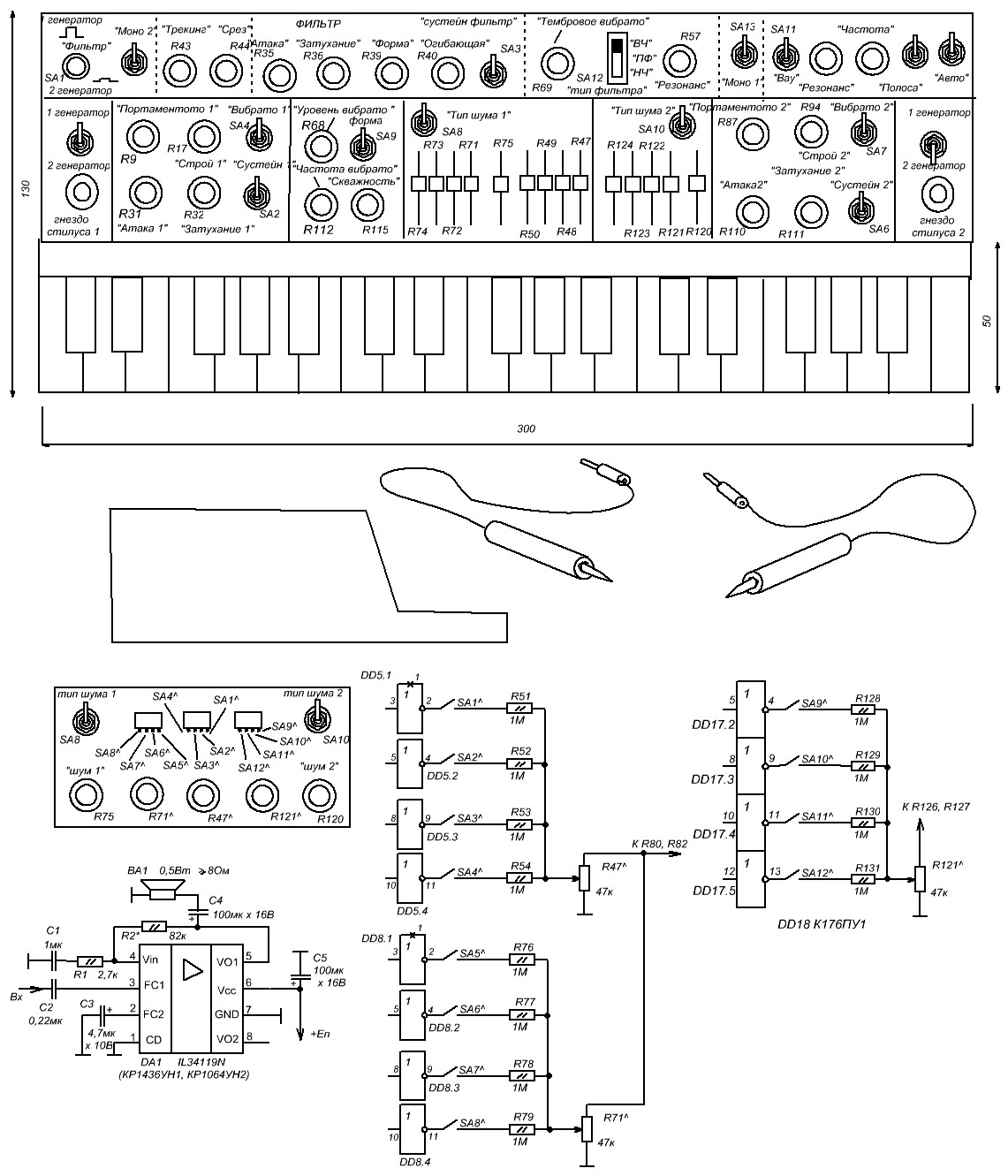

На иллюстрации к этому разделу представлен чертеж возможного вида передней панели с коммутационными и регулировочными элементами. Регуляторы гармоник R71-R74, R47-R50, R121-R124 и регуляторы шумовой составляющей R75, R120 могут быть также поворотного типа. Их номиналы могут быть и по 100 кОм.Иногда удобно бывает применить не потенциометры, а выключатели регистров. На рис. справа внизу показана схема такого варианта. Для каждого регистра ставится тогда общий регулятор громкости R47^,R71^,R121^. На рис. слева в середине показан вариант участка приборной панели для такого варианта. Вместо R47^,R71^ возможно применить один общий регулятор для квинты и основного тона.
Слева внизу показан вариант схемы контрольного УЗЧ. Если инструмент планируется оснащать контрольными УЗЧ, то для каждого канала желателен собственный контрольный УЗЧ. Их можно выполнить на микросхемах MC34119, LM386 или других с подобными параметрами (выходная мощность до 1 Вт) по одной из типовых схем, либо на транзисторах. В синтезаторе Е.Петрова предлагался контрольный УЗЧ на ИМС К174УН4.
