Амплитудная модуляция-опыт в 11 классе


      Предисловие.


      После достаточно многих экспериментов, я пришёл к выводу, что для данного
  опыта это не только самая подходящая комбинация приборов, но и всегда надёжно
  работающая.
  Удобно то, что при изменении параметров схемы по ВЧ (высокой частоте) и НЧ
  (низкой частоте), они не мешают друг другу, так как гальванически развязаны и
  связь только индукционная. Этот комплект я успешно и неоднократно применял при
  прохождении темы из курса физики 11 класса: "Амплитудная модуляция
  электромагнитных волн"



     Имитация несущей.

    При помощи генератора звуковой частоты подал около 16-18 КГц на проволочную
  катушку без сердечника с понижающей обмоткой 6-12 Вольт, из набора
  "Универсальный трансформатор". Она стояла рядом с абонентским
  громкоговорителей, соединённым с осциллографом.

  При включении генератора на экране появлялась
  полоса шириной около 10-15 миллиметров, так как катушка была связана с
  громкоговорителем индуктивно. Изменяя расстояние между катушкой и
  громкоговорителем, можно было наблюдать на экране увеличение, или уменьшение
  амплитуды несущих колебаний.

  Имитация модуляции.

  Если поднести  к громкоговорителю звучащий камертон ( 440 Гц. "Ля"), то на
  экране, в такт колебаниям, плавно изменяется амплитуда несущих колебаний.

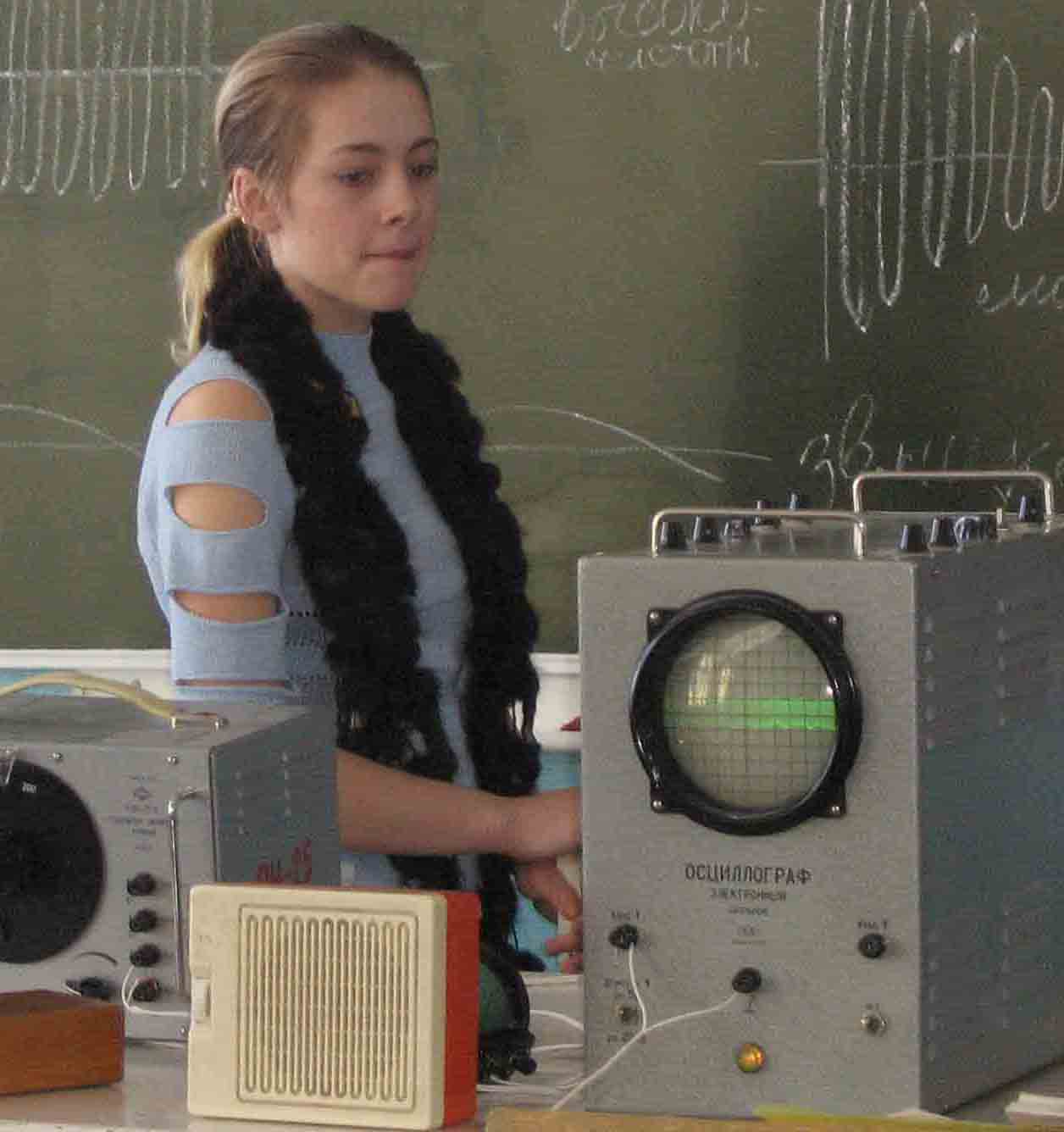

 Снимок автора.

  Слева генератор звуковой частоты. Справа работающий осциллограф.
  Впереди абонентский громкоговоритель, используемый в качестве
  микрофона, за ним видна катушка.
