GP антенна 27 МГц снимок 3

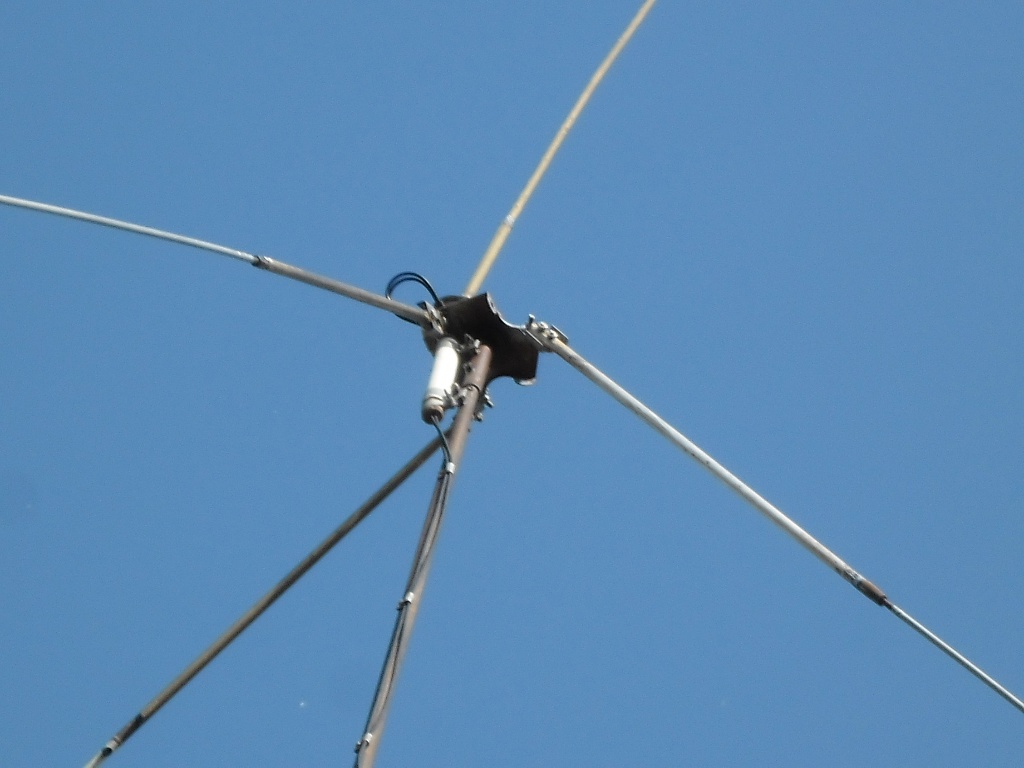

Верхняя часть -коробка с ВЧ изолятором, к которому привинчен штырь размером 2,65 метра. В пластиковой трубе фильтр: две ферритовые трубки, надетые на кабель RG-58, между ними 14 ферритовых колец. Фильтр нужен,чтобы кабель не излучал эл.магнитные волны,как антенна. Противовесы размером 2,75 метра. Расположены под углом 120 град. по отношению друг к другу. Относительно несущей трубы угол должен быть 145 град. Обязательно соблюдать углы -от этого зависит КСВ антенны.
